Cassette-Geko

4.4.2 Montage des gaines d'air primaire

Pour les cassettes
Single et Double:
Pour les cassettes Big Single:
.

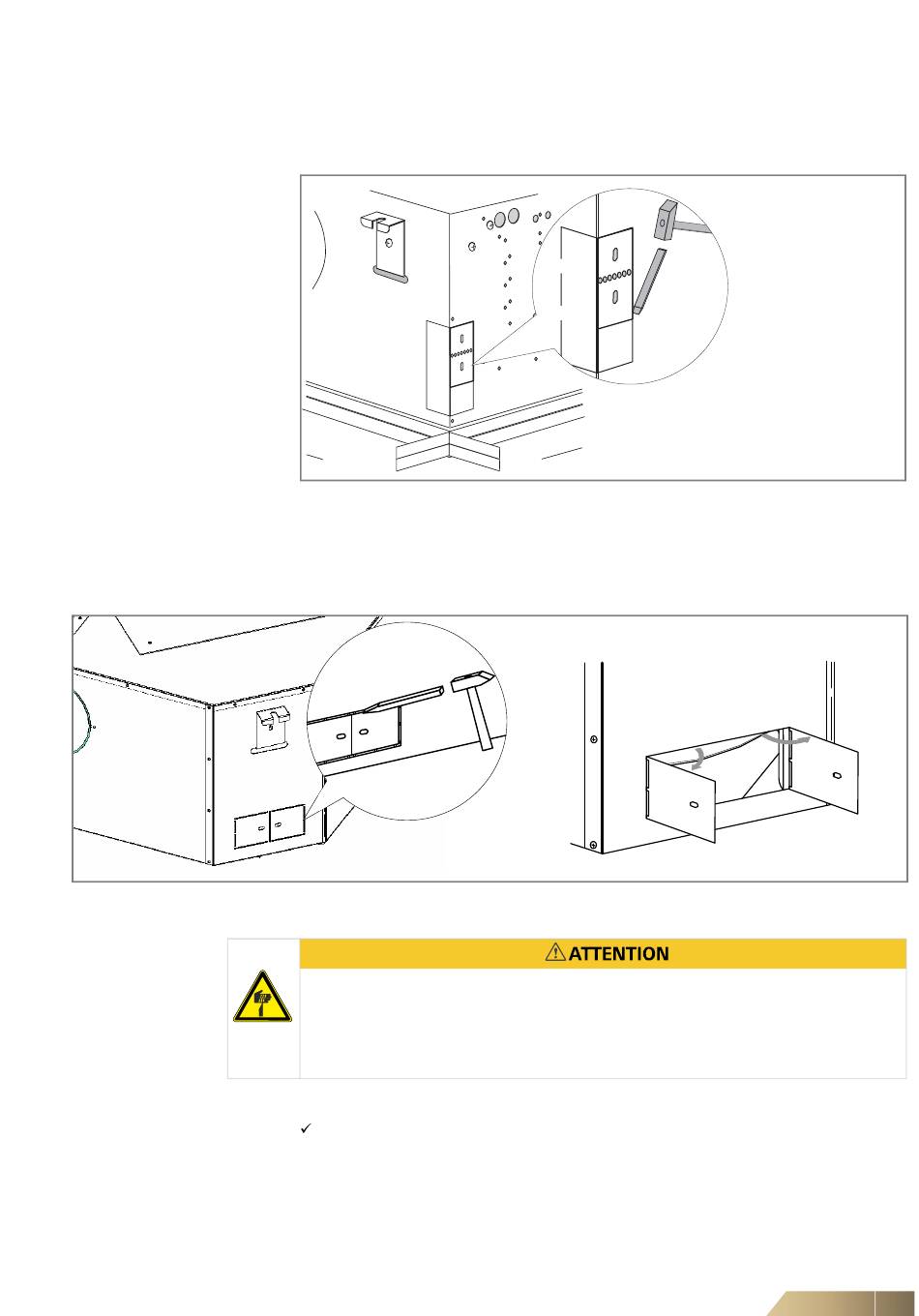

Fig. 4-10: Ouvertures pour gaines rectangulaires, cassette Big Single
FläktGroup DC-2011-0150-FR 2019-09/R8 • sous réserve de modifications
•
Séparer à l'aide de l'outil approprié (ciseau plat par exemple) les quatre supports
étroits entre les trous pré-percés et ôter les morceaux détachés du caisson (Fig. 4-
9). ().
Fig. 4-9: Ouvertures pour gaines rectangulaires, cassettes Single et Double
•
Séparer à l'aide de l'outil approprié (ciseau plat par exemple) les supports étroits
entre les trous pré-percés (Fig. 4-10, Pos. 1) et plier les pattes de fixation de 90°C
vers l'extérieur (Fig. 4-10, Pos. 2).
1
Danger arêtes coupantes !
Après avoir ôter les morceaux pré-découpés du caisson, des bords saillants peuvent
apparaître sur l'appareil ou des morceaux de tôle.
Enfiler des gants de protection et adoucir les arêtes saillantes à l'aide de l'outil appro-
prié !
•
Enlever l'isolation interne de l'appareil à l'aide d'un couteau adapté.
L'ouverture ainsi créée est prévue pour l'insertion d'une gaine rectangulaire (55mm
x 110mm).
Montage de la gaine rectangulaire sur les cassettes Single et Double
Une pièce du caisson, créée lors de l'ouverture, est prévue comme équerre de fixation
pour la gaine rectangulaire.
Montage
2
