eCO Side - Manuel d'installation et d'entretien
5. RACCORDEMENTS ÉLECTRIQUES

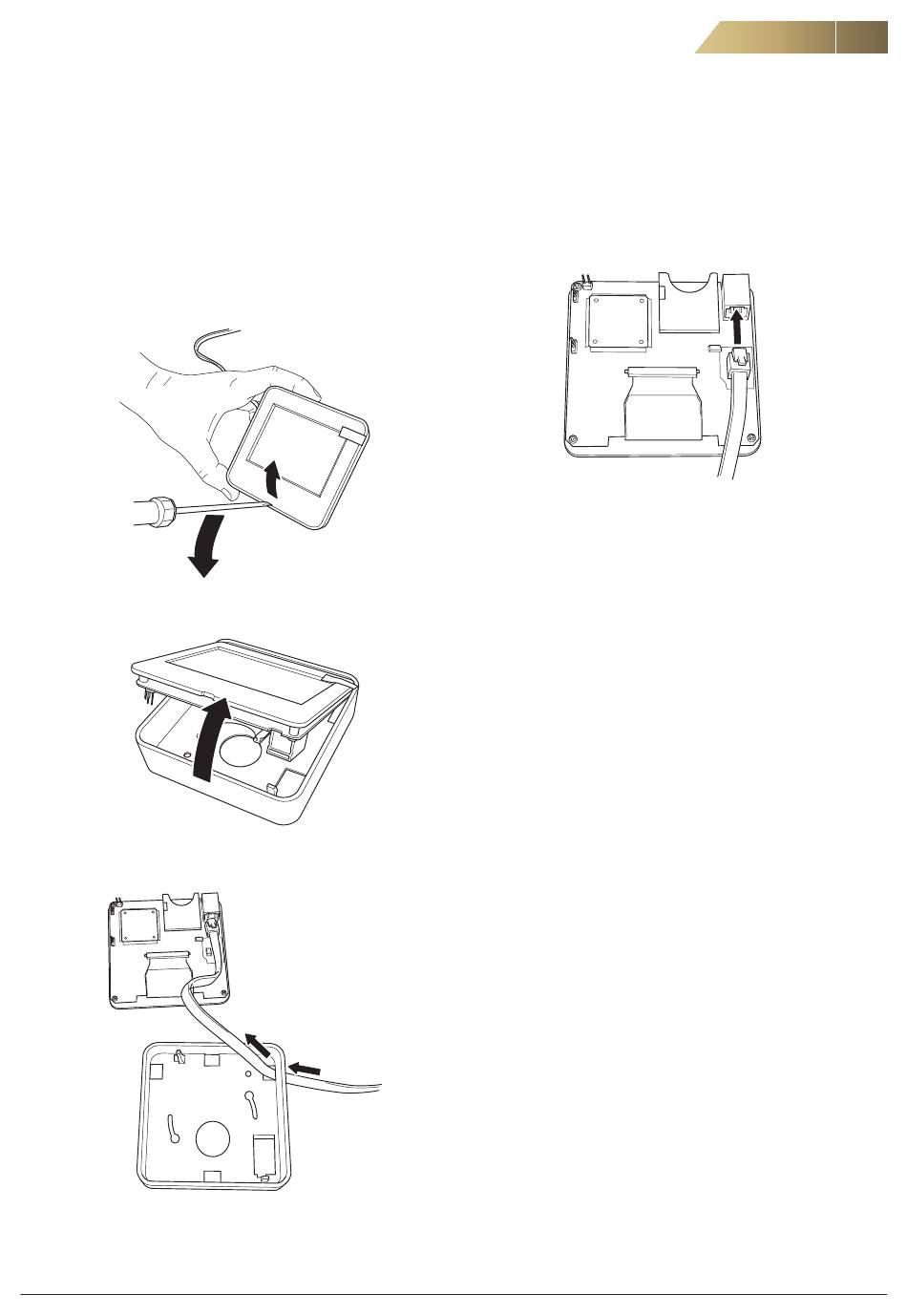

5.4 RACCORDEMENT DU BOÎTIER DE COMMANDE
Le boîtier de commande est connecté à la livraison et fourni avec
un support magnétique pour une manipulation facile. Pour le
montage mural, voir ci-dessous.
1. Ouvrez le boîtier de commande à l'aide d'un tournevis.
2. Dégagez l'écran du support.
3. Passez le câble de connexion à travers un trou approprié et,
si nécessaire, réalisez une sortie pour le câble sur le côté du
couvercle.
4. Montez le support directement sur le mur.
FläktGroup
DC_10176FR_20190327_R4
5. Branchez le câble à l'arrière de l'écran, comme indiqué ci-des-
sus. Remarque. Veuillez ne pas toucher les composants élec-
troniques.
6. Remontez l'écran dans son support.
REMARQUE ! Le boîtier de commande est uniquement prévu pour
une utilisation en intérieur.
Les caractéristiques sont sujettes à modification sans préavis
9
