Sélection de mesures

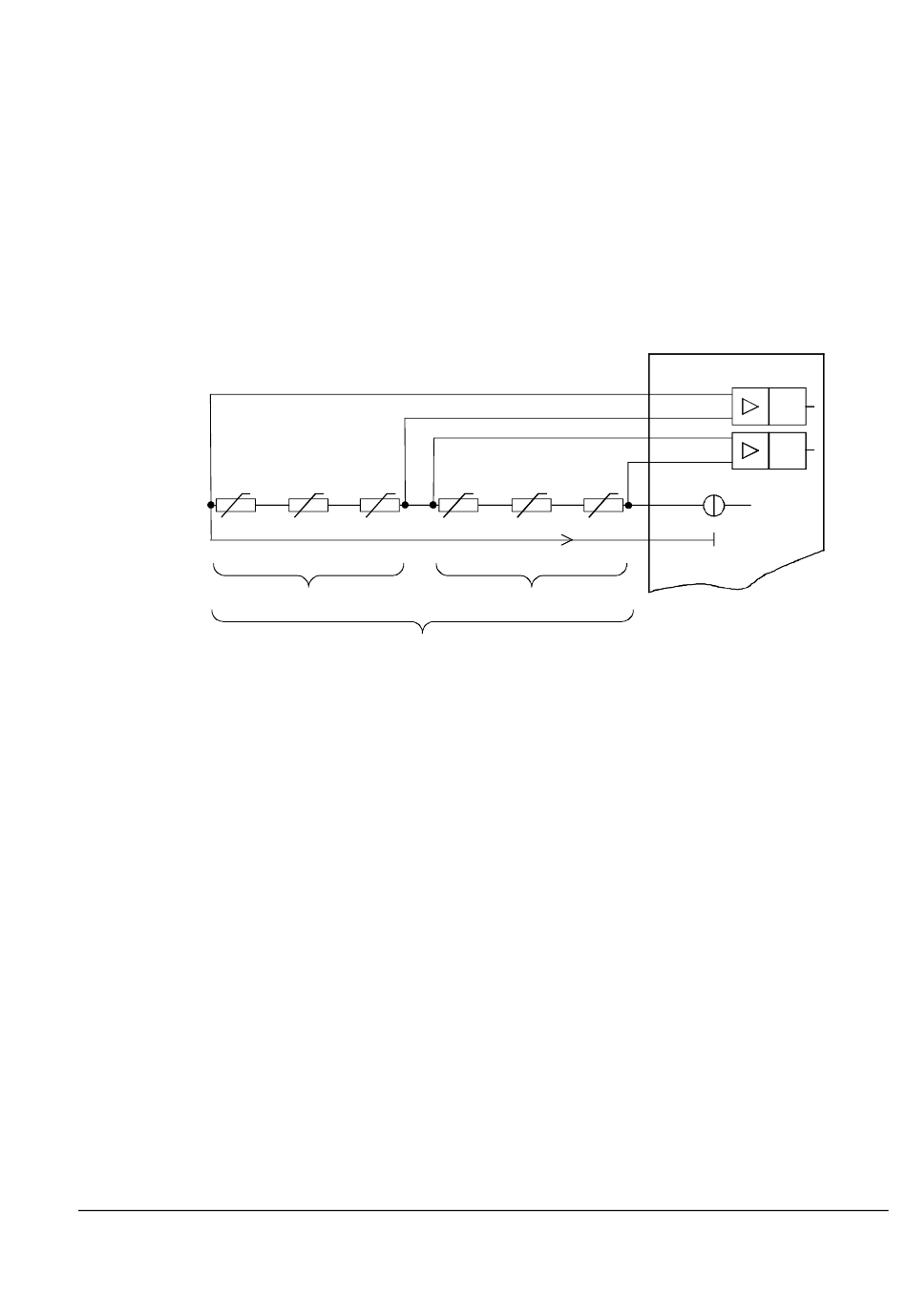

Possibilités de connexion pour sonde PT100 :
−
−
SDCS-IOB-3 :
EA2 (moteur 1) et EA3 (moteur 2) servent à la mesure de la température avec une
sonde PT100. Si une seule PT100 est raccordée sur une EA, la plage de valeur
doit être réglée par cavaliers pour un gain de 10. Pour le réglage des cavaliers de
la source de courant continu et la plage de valeur, cf. manuel d'installation .
PT100

PT100 et SDCS-IOB-3

Pour en savoir plus, cf. section Entrées analogiques
3 PT100 maxi pour moteur 1 et 3 PT100 maxi pour moteur 2 ou
6 PT100 maxi pour un seul moteur.
PT100 PT100 PT100 PT100
Motor 1
single motor
3ADW000193R0207 – Manuel d'exploitation DCS800 fr c
X3: 5
6
7
8
X4: 10 X4: 10
11 11
PT100 PT100 PT100 PT100
5 mA
Motor 2
DCS800 FW PT100 and IOB3.dsf
253
SDCS-IOB-3
- -
AI2 A/D
+ +
- -
AI3 A/D
+ +
U
