Maschinenbeschreibung; Maschinenstruktur - Nilfisk Alto SCRUBTEC 545E Manuel D'utilisation

DEUTSCH

MASCHINENBESCHREIBUNG

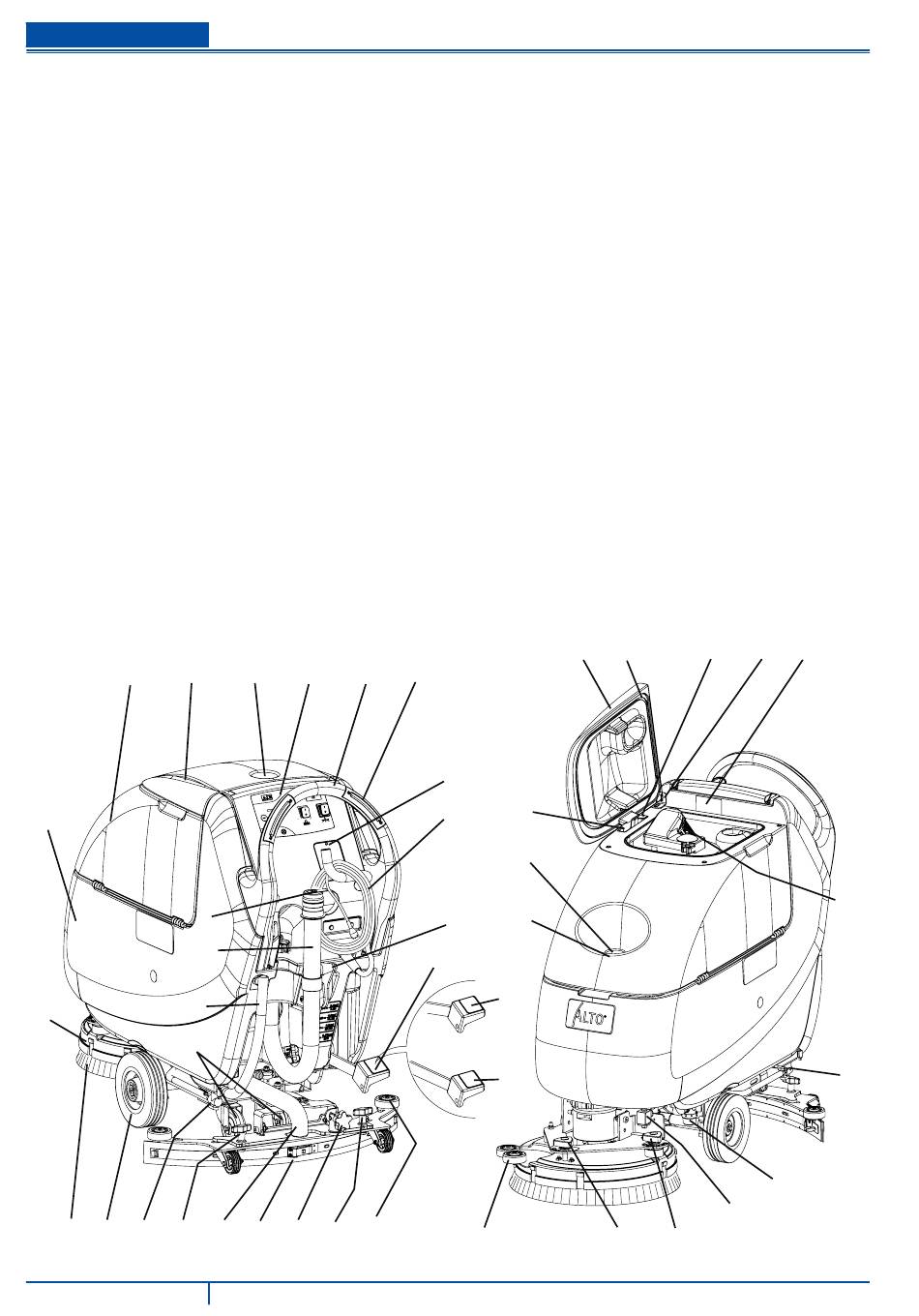

MASCHINENSTRUKTUR

1. Schalttafel und Bedienelemente
2. Lenkstange
3. Netzkabel
4. Netzkabelhalter
5. Stöpsel Ablassrohr Sammelwasser
6. Schalter für die Aktivierung der Bürste/Padhalter
7. Hebel zum Heben/Senken Sauglippe
8. Pedal zum Heben/Senken des Kopfs
8a. Pedal auf Stellung Kopf gehoben
8b. Pedal auf Stellung Kopf gesenkt
9. Hintere Lenkräder
10. Vorderräder auf feststehender Achse
11. Ansaugrohr Sauglippe
12. Ablassrohr Sammelwasser
13. Standrohr und Ablassrohr der Reinigungslösung mit
Standkerben
14. Bürsten-/Padhalterkopf
15. Bürste/Padhalter
16. Reinigungslösungstank
17. Sammelwassertank
18. Sammelwassertankdeckel
19. Handschuhfach
20. Elektroventil
17 18
16
12
13
14
9
15 10 25 22 11 21 23
6
BETRIEBSANLEITUNG
19 1 2
5
22 30
SCRUBTEC 545E – 553E
21. Sauglippe
22. Befestigungshandräder Sauglippe
23. Einstellhandrad zum Sauglippenausgleich
24. Reinigungslösungsfi lter
25. Hahn Reinigungslösung
26. Sammelwassertankdeckel (völlig geöffnet)
27. Dichtung Tankdeckel
28. Bewegliche Sperrplatte Deckel
29. Feste Sperrplatte Deckel
30. Pufferräder Sauglippe
31. Serienschild/technische Daten/Konformitätsmarkierung
32. Pufferräder Bürstenkopf
33. Ansauggitter mit automatischer
Schwimmerverschlussvorrichtung
34. Auffüllstutzen der Reinigungslösung
35. Siebfi lter
36. Befestigungsplatte Sammelwassertank (nicht entfernen!)
37. Einstellhandrad geradlinige Maschinenvorschub
38. Einstellhandrad Vorschubgeschwindigkeit der Maschine
26
6
4
29
3
34
35
7
8
8b
8a
32
27 28 36
24
20
37 38
9097056000(1)2007-02 A
31
33
25
P100111
