DESCRIPTION DE LA MACHINE

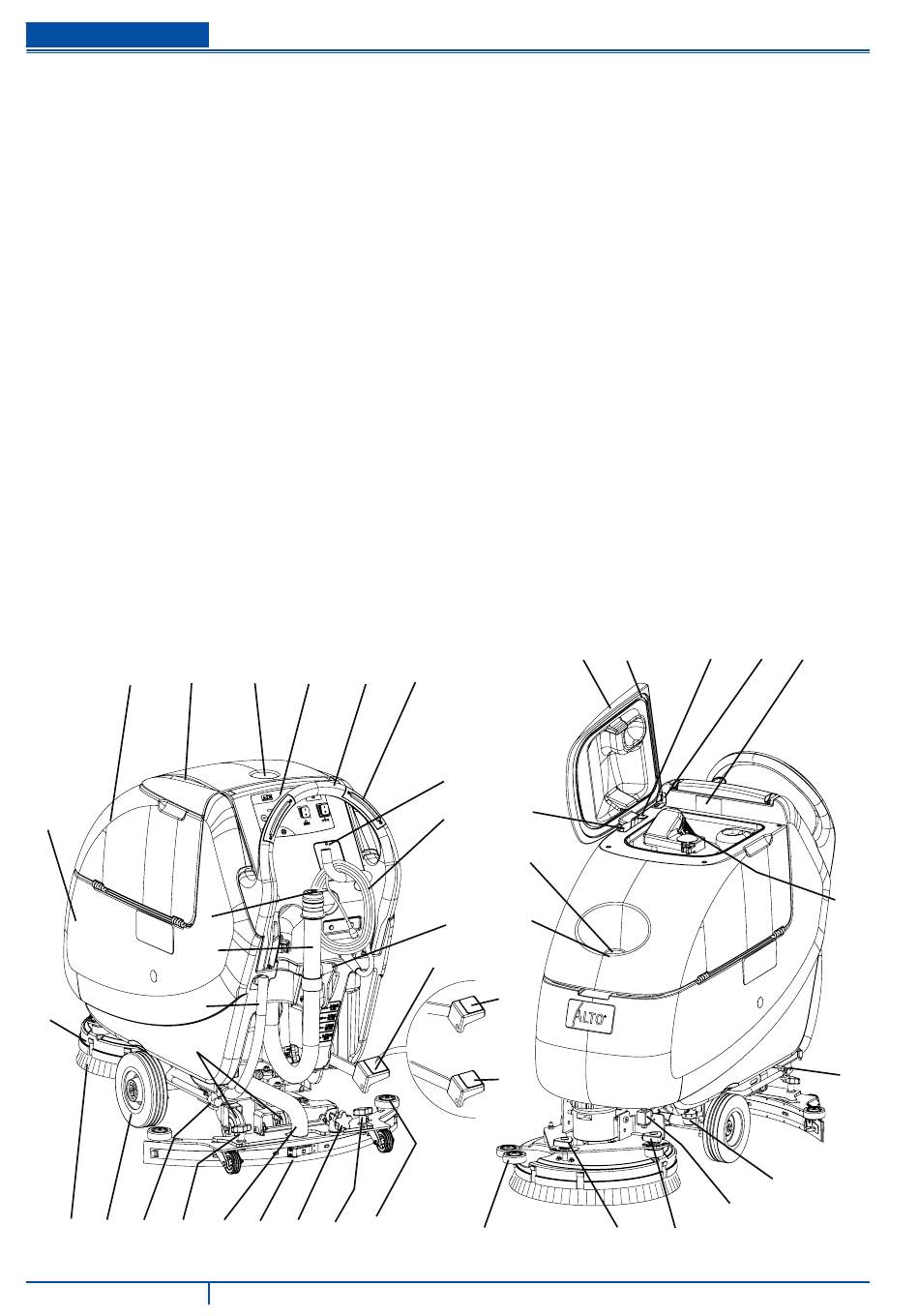

STRUCTURE DE LA MACHINE
1.
Tableau de bord
2.
Guidon
3.
Câble d'alimentation
4.
Support câble d'alimentation
5.
Bouchon tuyau de vidange eau de récupération
6.
Boutons-poussoirs de rotation brosse/plateau support
disque
7.
Levier de soulèvement/abaissement embouchure
8.
Pédale de soulèvement/abaissement tête
8a. Pédale en position de tête soulevée
8b. Pédale en position de tête baissée
9.
Roues arrière de direction
10.
Roues avant sur essieu fi xe
11.
Tuyau d'aspiration embouchure
12.
Tuyau de vidange eau de récupération
13.
Tuyau de niveau et de vidange solution avec repères
14.
Tête porte-brosses/plateaux support disque
15.
Brosse/plateau support disque
16.
Réservoir solution
17.
Réservoir eau de récupération
18.
Couvercle réservoir eau de récupération
19.
Porte-objets
20.
Electrovanne
17
18
16
12
13
14
9
15 10 25 22 11 21 23
6
MANUEL D'UTILISATION
19
1
2
5
22
30
SCRUBTEC 545E – 553E
21.
Embouchure
22.
Boutons de fi xation embouchure
23.
Bouton de réglage équilibrage embouchure
24.
Filtre de solution
25.
Robinet solution
26.
Couvercle réservoir eau de récupération (complètement
ouvert)
27.
Joint d'étanchéité couvercle réservoir
28.
Plaque mobile de retenue couvercle
29.
Plaque fi xe de retenue couvercle
30.
Boutées de roues embouchure
31.
Plaque avec numéro de série/données techniques/
marquage de conformité
32.
Boutées de roues tête porte-brosses
33.
Grille d'aspiration avec fermeture automatique à fl otteur
34.
Goulot de remplissage solution
35.
Filtre de réseau
36.
Plaque de fi xation réservoir eau de récupération (ne pas
enlever !)
37.
Bouton de réglage avance rectilinéaire machine
38.
Bouton de réglage vitesse d'avance machine
26
6
4
29
3
34
35
7
8
8b
8a
32
27
28
36
24
20
37
38
