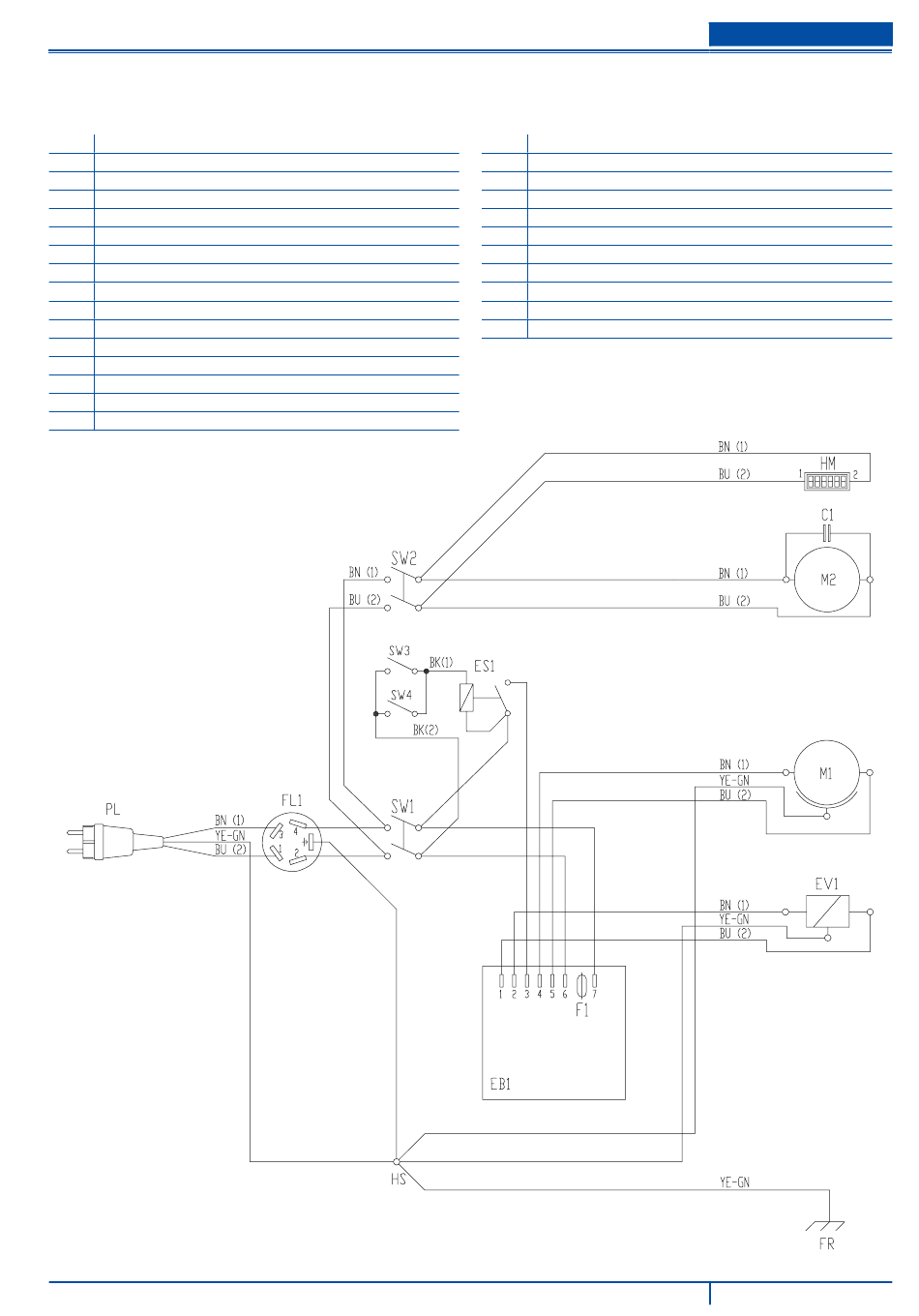

SCHEMA ELECTRIQUE (SCRUBTEC 545E ET SCRUBTEC 553E)

Légende
C1 Condensateur de fi ltrage
EB1 Carte électronique de contrôle fl ux eau
ES1 Relais moteur brosse
EV1 Electrovanne eau
F1 Fusible carte électronique
FL1 Filtre de réseau
FR Cadre machine
HM Compteur horaire (optionnel)
HS Vis de mise à la terre
M1 Moteur brosse/plateau support disque
M2 Moteur système d'aspiration
PL Fiche
SW1 Interrupteur brosse/plateau support disque
SW2 Interrupteur système d'aspiration
SW3 Bouton-poussoir droit brosse sur le guidon
SW4 Bouton-poussoir gauche brosse sur le guidon
9097056000(1)2007-02 A
MANUEL D'UTILISATION
Codes des couleurs
BK Noir
BU Bleu
BN Marron
GN Vert
GY Gris
OG Orange
PK Rose
RD Rouge
VT Violet
WH Blanc
YE Jaune
SCRUBTEC 545E – 553E
FRANÇAIS
P100126
9
