Conectar um sensor digital sc
Observação: Para conectar um sensor analógico, consulte as instruções fornecidas
no manual do módulo ou do sensor.
Um sensor digital sc pode ser conectado ao controlador usando o
adaptador de conexão rápida encaixado
pode ser conectado ao controlador ligado ou desligado.
Quando um sensor é conectado ao controlador ligado, o controlador não
realiza a verificação do dispositivo automaticamente. Para que o
controlador realize essa verificação, vá até o menu Teste/Manutenção e
selecione Verificar dispositivos. Caso seja encontrado um novo
dispositivo, o controlador executará o processo de instalação sem
nenhuma outra interação do usuário.
Quando o sensor é conectado com o controlador desligado, o controlador
realiza a verificação do dispositivo assim que é ligado novamente. Caso
seja encontrado um novo dispositivo, o controlador executará o processo
de instalação sem nenhuma outra interação do usuário.
Mantenha a tampa do conector para vedar a abertura do conector no caso
do sensor ter que ser removido.

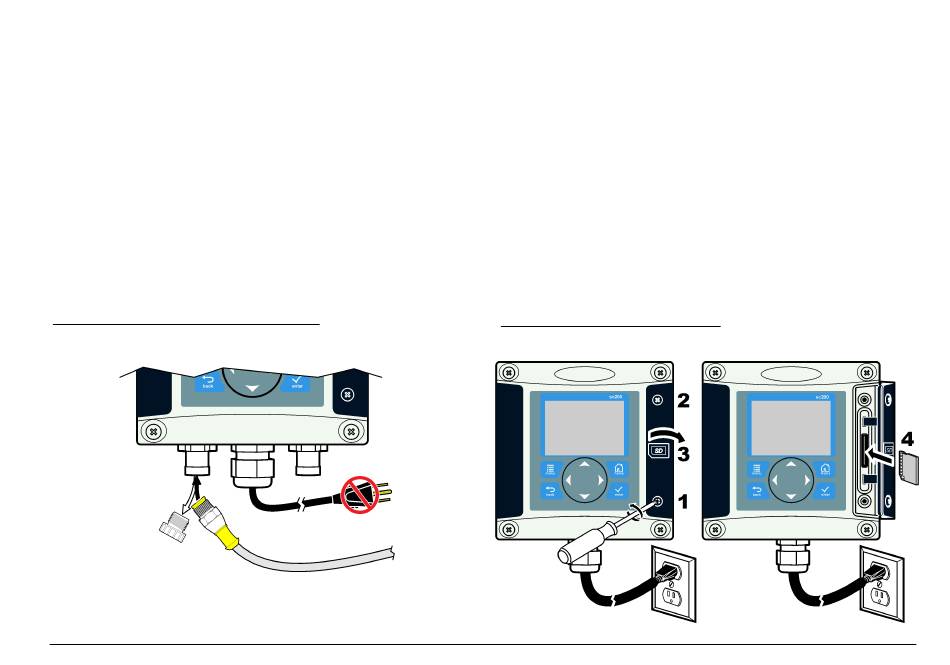

Figura 9 Conexão rápida do sensor digital
1.
(Figura 9). Um sensor digital
Conectar a saída de comunicação digital opcional
O fabricante oferece suporte aos protocolos de comunicação Modbus
RS485, Modbus RS232 e Profibus DPV1. O módulo de saída digital
opcional é instalado no local indicado pelo item 4 na
na página 75. Consulte as instruções fornecidas com o módulo de rede
para obter mais detalhes.
Para obter informações sobre os registros do Modbus, consulte
www.hach-lange.com ou http://www.hach.com.
Instalar um cartão de memória SD (Secure Digital)
Para obter instruções sobre como instalar um cartão SD no controlador,
consulte Figura 10. Informações sobre o uso do cartão de memória SD
podem ser encontradas na seção Usando o cartão de memória Secure
Digital.
Para remover um cartão SD, pressione a borda do cartão para liberá-lo e
depois retire-o do compartimento. Depois de remover o cartão, feche a
tampa do compartimento e aperte os parafusos.
Figura 10 Instalação do cartão SD
Figura 7
http://
Português 81
