Conexões de saída analógica
A D V E R T Ê N C I A
Perigo potencial de eletrocução. Sempre desconecte a força do
instrumento quando fizer as conexões elétricas.
A D V E R T Ê N C I A
Perigo potencial de eletrocução. Para manter as taxas ambientais
NEMA/IP da carcaça, use apenas conexões de conduíte e tubos de
cabos classificados para pelo menos como NEMA 4X/IP66 para rotear
cabos no instrumento.
São fornecidas duas saídas analógicas isoladas (1 e 2)
saídas geralmente são usadas para sinalização analógica ou para
controlar outros dispositivos externos.
Conecte os fios ao controlador conforme mostrado na
Tabela 3.
Observação: a Figura 8 mostra a parte posterior da tampa do controlador e não a
parte interior do compartimento do processador principal.
Tabela 3 Conexões de saída
Fios do gravador
Saída 1 +
Saída 1 -
Saída 2 +
Saída 2 -
1. Abra a tampa do controlador.
2. Passe os fios pelo aliviador de tensão.
3. Ajuste o fio como necessário e aperte o aliviador de tensão.
4. Faça as conexões usando fio de par trançado blindado e conecte a
blindagem da extremidade do componente controlado ou da
extremidade da malha de controle.
• Não conecte a blindagem de ambas as extremidade do cabo.
80 Português
(Figura 8). Essas
Figura 8 e na
Posição de placa de circuitos
1
2
3
4
• O uso um cabo sem blindagem pode resultar em emissão de
frequências de rádio ou níveis de suscetibilidade maiores do que o
permitido.
• A resistência máxima da malha é 500 ohm.
5. Feche a tampa do controlador e aperte os parafusos.
6. Configure as saídas no controlador.

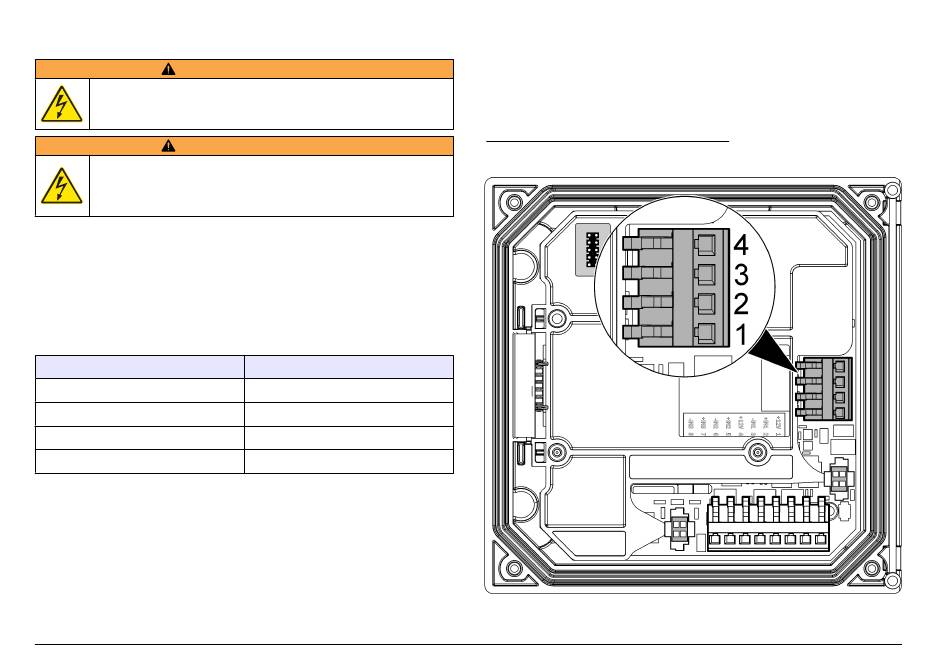

Figura 8 Conexões de saída analógica
