Interface do usuário e navegação
Interface do usuário
O teclado possui quatro teclas de menu e quatro teclas direcionais como
mostrado na Figura 11.

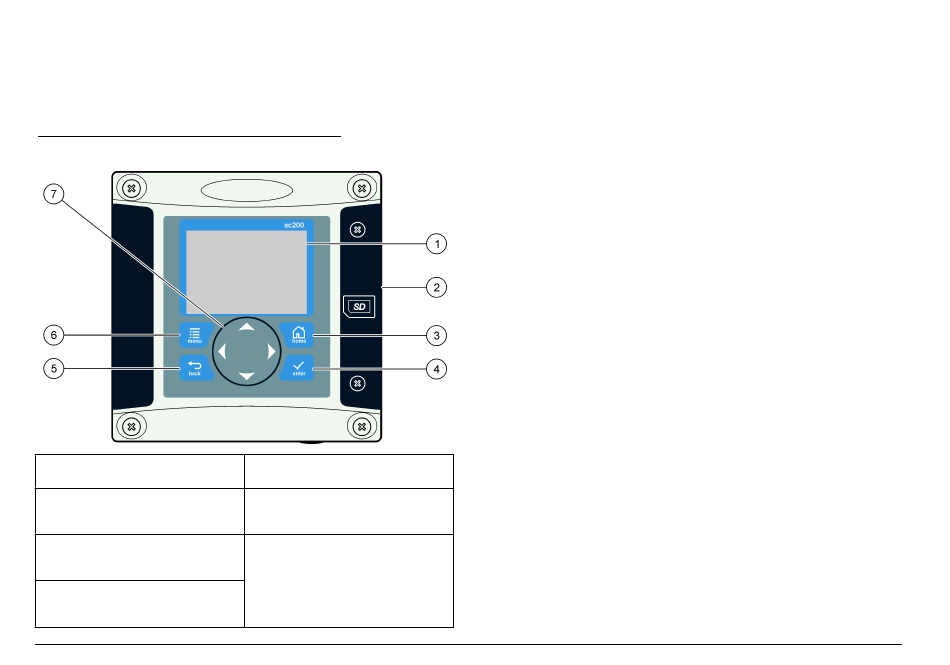

Figura 11 Visão geral do teclado e painel frontal
1 Mostrador do instrumento
2 Tampa do compartimento do cartão
SD
3 Tecla HOME. Acessa a tela Medidas
principais a partir de outras telas e
outros submenus.
4 Tecla ENTER. Aceita valores
digitados, atualizações ou opções de
menu exibidas.
82 Português
5 Tecla VOLTAR. Retorna um nível na
estrutura do menu.
6 Tecla MENU. Vai para o Menu de
configurações a partir de outras telas
e outros submenus.
7 Teclas direcionais. Usadas para
navegar pelos menus, alterar as
configurações e aumentar ou
diminuir dígitos.
As entradas e saídas são definidas e configuradas através do painel
frontal usando o teclado e a tela do visor. Essa interface de usuário é
usada para definir e configurar entradas e saídas, criar informações de
logs e valores calculados e calibrar sensores. A interface do SD pode ser
usada para salvar logs e atualizar o software.
Telas de leitura e medidas
Quando dois sensores estiverem conectados, pressione a tecla HOME e
depois a seta Para direita ou Para esquerda para percorrer as opções do
visor de medidas. Uma tela de combinação é o modo padrão do visor
quando dois sensores estão conectados.
Pressione a seta PARA CIMA ou PARA BAIXO para ativar a barra de
status na parte inferior do visor de medidas. A barra no rodapé exibe erros
e avisos do controlador, do sensor ou da rede; eventos de processamento
do sensor e da placa de rede; medidas secundárias; e saídas.
Se um menu tiver mais opções do que podem ser exibidas de uma só vez,
uma barra de rolagem aparecerá no lado direito do visor. Pressione a seta
PARA CIMA ou PARA BAIXO para percorrer os itens de menu
disponíveis.
