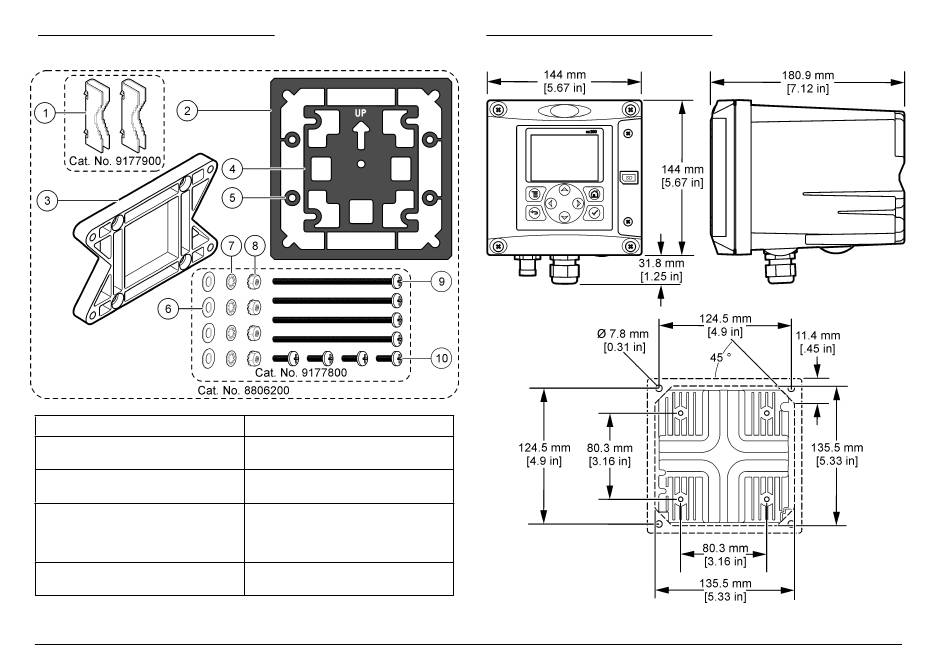

Figura 2 Componentes de montagem
1 Bases de montagem (2)
2 Gaxeta de selagem para suporte do
painel, Neoprene
3 Base para montagem na parede e
em barra
4 Gaxeta de isolamento de vibração
para montagem em barra
5 Arruelas de isolamento de vibração
para montagem em barra (4)
72 Português
6 Arruelas planas de ¼ de pol (4)
7 Arruelas de aperto de ¼ de pol (4)
8 Porcas hexagonais M5 x 0.8 de Kep
(4)
9 Parafusos de cabeça plana, M5 x 0.8
x 100 mm (4) (usados para
instalações com montagem em
barra de diâmetro variável)
10 Parafusos de cabeça plana, M5 x 0.8
x 15 mm (4x)
Figura 3 Dimensões do controlador
