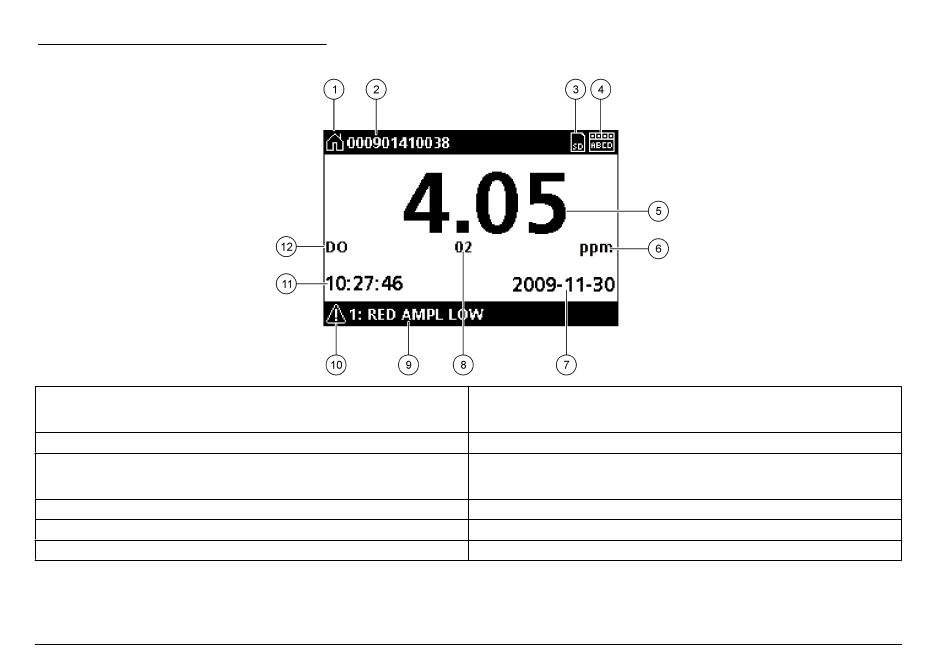

Figura 12 Exemplo da tela Medidas principais
1 Ícone da tela inicial. O ícone pode variar dependendo da tela ou do menu exibido.
Por exemplo, se um cartão SD estiver instalado, o ícone desse cartão será exibido
aqui quando o usuário estiver no menu Config. do cartão SD.
2 Nome do sensor
3 Ícone do cartão Secure Digital Memory. (Esse ícone aparecerá apenas se um
cartão SD estiver inserido no compartimento do leitor. Quando um usuário está
no menu Config. do cartão SD, esse ícone é exibido no canto superior esquerdo.)
4 Indicador de status do relé
5 Valor da medida
6 Unidades de medida ou ícone de advertência (se houver algum aviso)
Ícones de advertência
Um ícone de advertência consiste em um ponto de exclamação dentro de um triângulo. Os ícones de advertência são exibidos no rodapé do visor
juntamente com um número que indica o dispositivo associado.
84 Português
7 Data
8 Parâmetro de medição
9 Rodapé do visor. Exibe os valores da saídas analógicas 1 e 2, as mensagens de
erro e advertências e medidas secundárias.
10 Ícone de advertência
11 Hora
12 Nome da medida
