Hach sc200 Manuel D'utilisation De Base page 26

Pour les options et les instructions de fixation, reportez-vous aux
Figure 2, Figure 3, Figure 4 à la page 27,
Figure 6 à la page 28.
Le contrôleur peut être fixé sur un tuyau vertical
ou horizontal (non représenté).
Pour une fixation sur un tuyau horizontal, monter les pieds de fixation
(Figure 2) en position verticale sur le support de fixation.
Pour une fixation sur un tuyau horizontal ou vertical, montez le support de
fixation sur le contrôleur comme indiqué à la
26 Français
Figure 5 à la page 28 et
(Figure 6 à la page 28)
Figure 6 à la page 28.

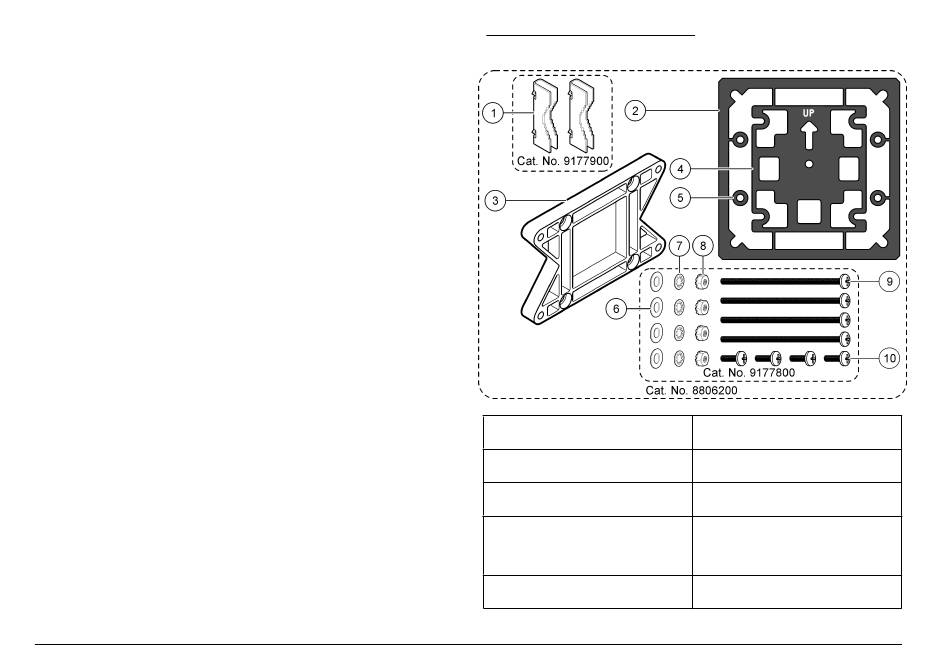

Figure 2 Composants de fixation
1 Étrier de fixation (x 2)
2 Joint d'étanchéité en néoprène pour
fixation murale
3 Support pour fixation murale et
fixation sur tuyau
4 Joint antivibration pour fixation sur
tuyau
5 Rondelle antivibration pour fixation
sur tuyau (x 4)
6 Rondelle plate, DI 6,35 mm (0,25 in)
(x 4)
7 Rondelle frein, DI 6,35 mm (0,25 in)
(x 4)
8 Écrou hexagonal à rondelle dentée
M5 x 0,8
9 Vis à tête cylindrique bombée, M5 x
0,8 x 100 mm (x 4) (utilisée pour la
fixation sur tuyaux de diamètres
variables)
10 Vis à tête cylindrique bombée M5 x
0,8 x 15 mm (x 4)
