Hach sc200 Manuel D'utilisation De Base page 49

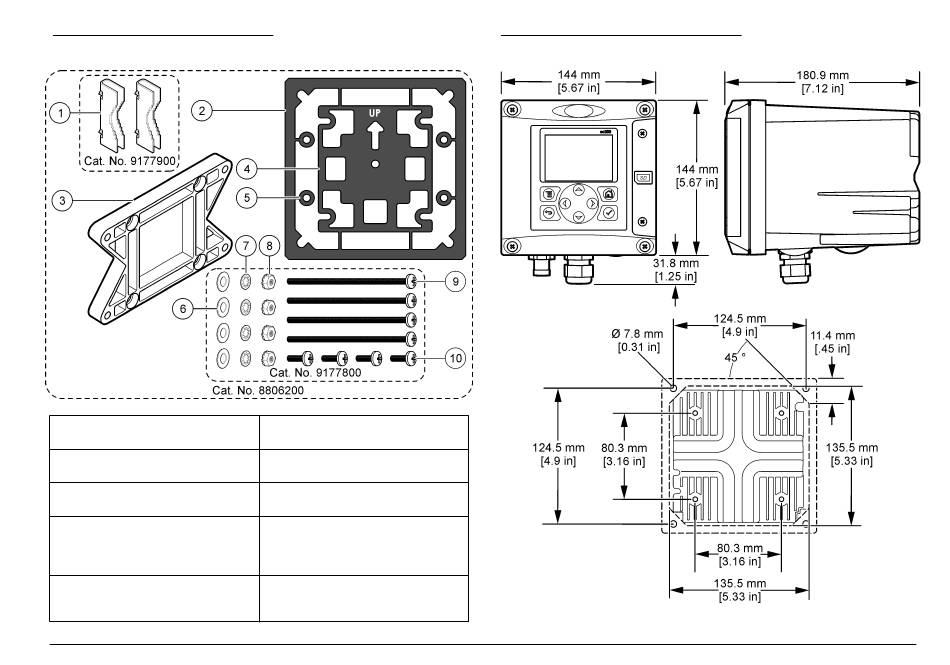

Figura 2 Componentes de montaje
1 Base de montaje (2 unidades)
2 Junta de sellado para el montaje del
panel (neopreno)
3 Abrazadera para el montaje en
pared o tuberías
4 Junta de aislamiento de la vibración
para el montaje en tuberías
5 Arandela de aislamiento de la
vibración para el montaje en tuberías
(4 unidades)
6 Arandela plana, de ¼ de pulgada
(0,6 mm) (4 unidades)
7 Arandela de seguridad, de ¼ de
pulgada (0,6 mm) (4 unidades)
8 Tuerca hexagonal Keps M5 x 0,8 (4
unidades)
9 Tornillos de cabeza plana, M5 x 0,8
x 100 mm (4 unidades) (Utilizados
para instalaciones de montaje en
tuberías de diámetro variable)
10 Tornillos de cabeza plana, M5 x 0,8
x 15 mm (4 unidades)
Figura 3 Dimensiones del controlador
Español 49
