Remontage
Retirer la plaque de fermeture. Si le jeu axial doit être réglé,
retirez l'entretoise d'origine et installez l'entretoise de cale
appropriée à la place. Puis, suivez la procédure dans la
rubrique Installation de la plaque de fermeture.
Installation du joint d'étanchéité de la plaque de
fermeture

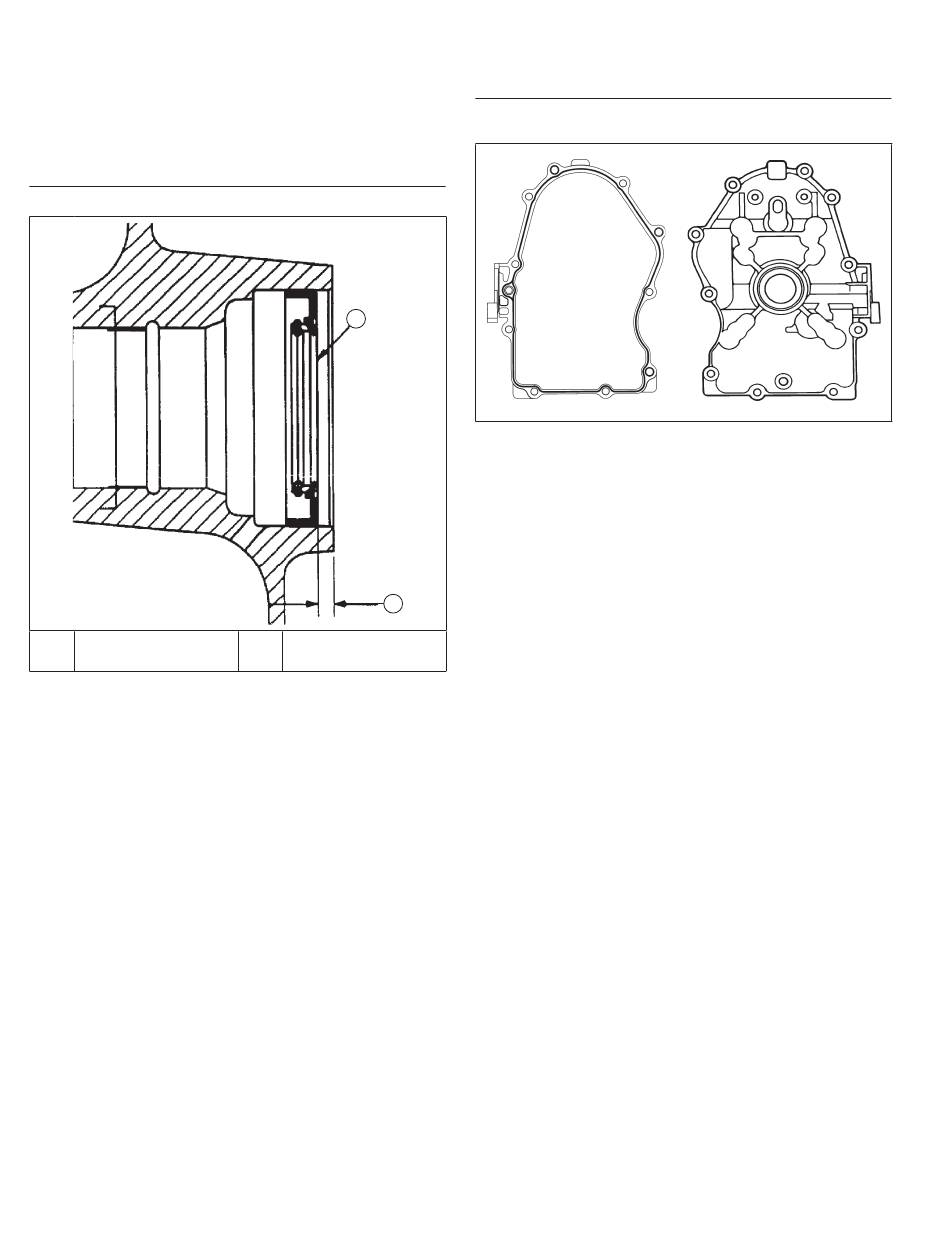

Profondeur du joint d'étanchéité
A
Joint d'étanchéité
1.
Assurez-vous qu'il n'existe aucune rayure ou érafl ure
dans l'alésage du vilebrequin de la plaque de
fermeture.
2.
Appliquez une fi ne couche d'huile moteur sur le
diamètre extérieur du joint.
3.
Guidez le joint dans la plaque de fermeture avec un outil
d'installation. Vérifi ez que le joint est placé correctement
et bien droit dans l'alésage à la profondeur indiquée.
78
A
B
Profondeur du joint
B
8,0 mm (0,314 po)
KohlerEngines.com
Installation de la plaque de fermeture
Séquence de serrage et modèle de pose d'enduit
d'étanchéité
L'enduit d'étanchéité RTV est utilisé comme joint entre la
plaque de fermeture et le carter. N'utilisez que des enduits
d'étanchéité neufs. Le non respect de cette consigne peut
provoquer des fuites.
1.
Assurez-vous que les surfaces de contact sont propres
et préparées. Installez un joint torique sur la plaque de
fermeture.
2.
Assurez-vous qu'il n'existe aucune rayure ou érafl ure
sur les surfaces d'étanchéité de la plaque de fermeture
ou du carter.
3.
Appliquez un cordon d'enduit d'étanchéité de 1,5 mm
(1/16 po) sur la surface d'étanchéité de la plaque de
fermeture.
4.
Assurez-vous que l'extrémité de l'arbre intermédiaire du
régulateur est contre le bas du cylindre 1 dans le carter.
5.
Installation de la plaque de fermeture sur le carter
Installez correctement l'arbre à cames et le vilebrequin
dans les paliers de contact. Tournez légèrement le
vilebrequin pour engager l'engrenage de la pompe à
huile et du réducteur.
6.
Montez les vis attachant la plaque de fermeture au
carter. Serrez les fi xations au couple de 24,4 N·m (216
po-lb) dans l'ordre suivant. Sur certains moteurs, une
des dix vis de montage est plaquée. La vis plaquée est
en général installée dans le trou 6.
1
3
10
5
8
7
9
2
4
24 690 10 Rév. C
6
