Démontage/Contrôle et révision
Réducteur

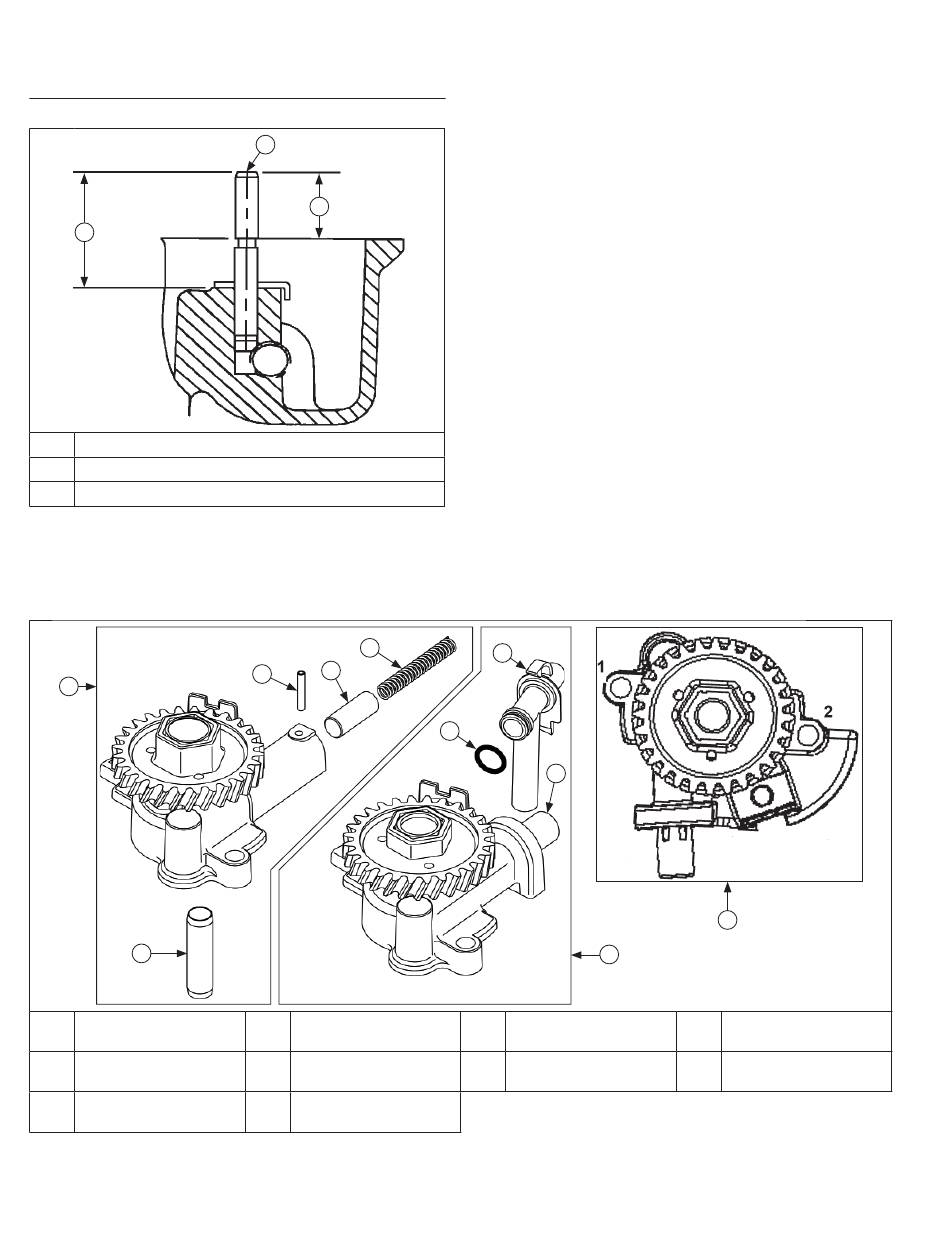

Détails et composants de l'arbre du régulateur
C
A
B
19,40 mm (0,7638 po)
C
34,0 mm (1,3386 po) 33,5 mm (1,3189 po)
Le réducteur se trouve dans la plaque de fermeture. Pour
tout entretien, voir les procédures de Démontage, contrôle
et remontage.
Pompe à huile (Style A)
A
C
Pompe à huile
A
(Style A d'origine)
E
Piston
Soupape de décharge
I
en une pièce
68
A
B
Arbre
F
E
D
Pompe à huile
B
(Style A récent)
F
Ressort
Séquence de serrage
J
(Style A)
KohlerEngines.com
Contrôle
Inspectez les dents du réducteur. Remplacez le réducteur si
des dents sont usées ou manquantes. Vérifi ez les masselottes.
Elles doivent se déplacer sans problème dans le réducteur.
Démontage
REMARQUE :
Le réducteur est maintenu sur l'arbre par
de petites pattes moulées sur l'engrenage.
Quand l'engrenage est retiré de l'arbre,
ces pattes sont détruites et l'engrenage
doit être remplacé. Le réducteur ne doit
donc être retiré que si nécessaire.
Le réducteur doit être remplacé une fois retiré de la plaque
de fermeture.
1.
Retirez l'axe de régulation et le réducteur.
2.
Retirez la rondelle de butée de la patte de verrouillage
qui se trouve sous le réducteur.
3.
Vérifi ez à fond l'arbre du réducteur et remplacez-le s'il
est endommagé. Une fois l'arbre endommagé retiré,
appuyez et enfoncez légèrement l'arbre de rechange
dans la plaque de fermeture à la profondeur indiquée.
Remontage
1.
Installez la rondelle de butée de la patte de verrouillage
sur l'arbre du régulateur avec la patte vers le bas.
2.
Positionnez l'axe de régulation dans le régulateur/
masselotte et glissez l'ensemble sur l'arbre du régulateur.
H
G
I
B
C
Tube de récupération
G
Joint torique
J
D
Goupille cylindrique
Dispositif d'aspiration
H
d'huile en plastique
24 690 10 Rév. C
