Démontage/Contrôle et révision
1.
Desserrez les vis ou les écrous et les rondelles fi xant
chaque culasse. À moins que les vis ne soient
endommagées ou semblent en mauvais état, elles
peuvent être réutilisées. Mettez les écrous et les
rondelles au rebut une fois retirés. Ne pas réutiliser.
Les goujons (si présents) ne doivent être enlevés que
s'ils sont endommagés ou si la culasse doit être
réusinée. Une fois retirés, ils doivent être remplacés.
2.
Repérez les tiges de poussée, admission ou
échappement, et la culasse 1 ou 2. Installez les
poussoirs dans la même position qu'avant le démontage.
3.
Retirez avec précaution les tiges de poussée, les
culasses et les joints de culasse.
4.
Retirez les poussoirs des alésages de poussoir. Utilisez
un outil pour poussoirs hydrauliques. N'utilisez pas
d'aimant pour retirer les poussoirs. Repérez les tiges
de poussée, admission ou échappement, et la culasse
1 ou 2. Installez les poussoirs hydrauliques dans la
même position qu'avant le démontage.
Inspection et entretien

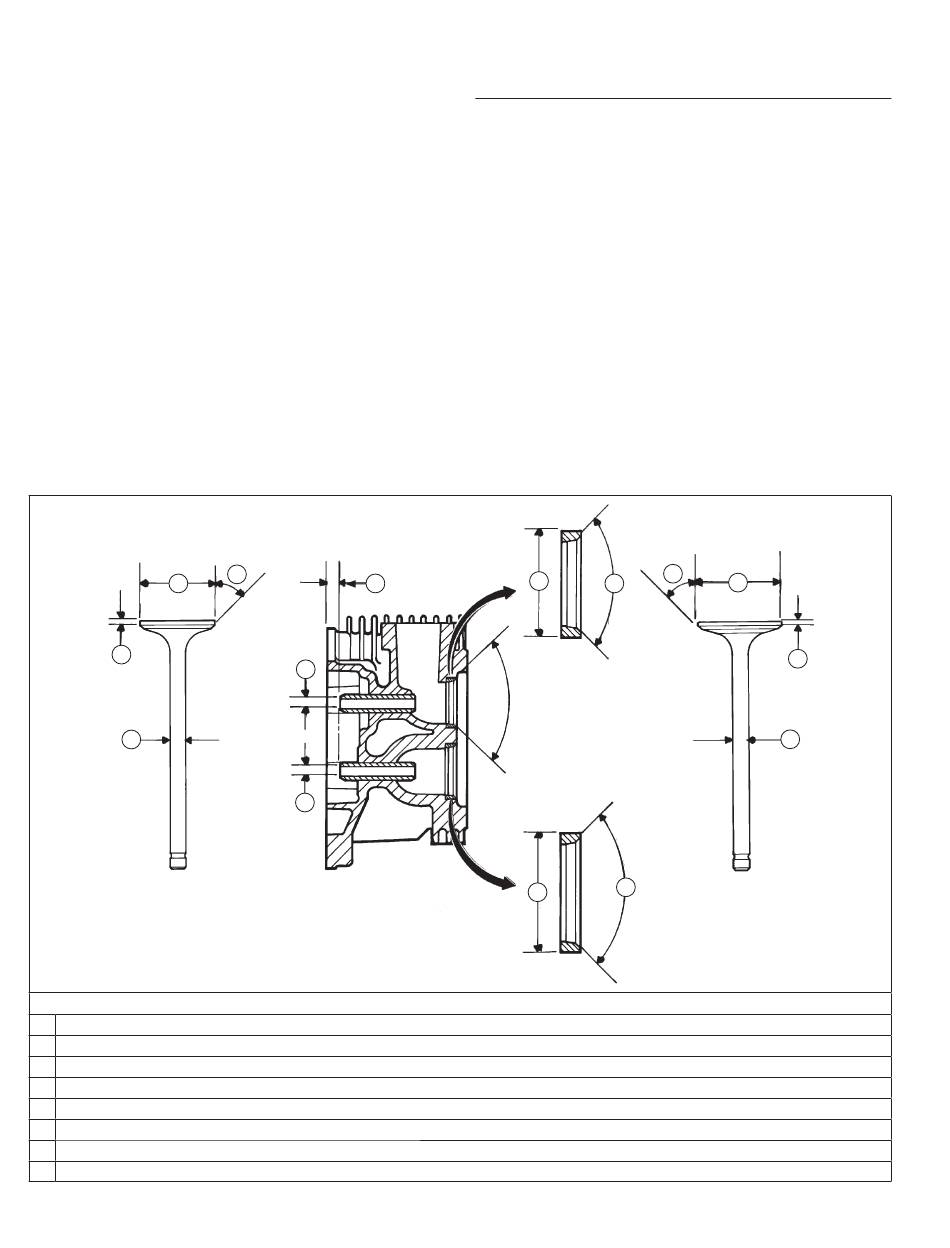

Détails de soupape
SOUPAPE D'ÉCHAPPEMENT
E
G
H
Dimension
A Angle du siège
B Diamètre extérieur de l'insert
C Profondeur du guide
D Diamètre intérieur du guide
E Diamètre de tête de soupape
F Angle de la face de soupape
G Marge de soupape (Min.)
H Diamètre de tige de soupape
64
F
C
D
D
Admission
89°
36,987/37,013 mm (1,4562/1,4572 po)
4 mm (0,1575 po)
7,038/7,058 mm (0,2771/0,2779 po)
33,37/33,63 mm (1,3138/1,3240 po)
45°
1,5 mm (0,0591 po)
6,982/7,000 mm (0,2749/0,2756 po)
KohlerEngines.com
Démontage des culasses
REMARQUE :
Ces moteurs utilisent des joints de tige de
soupape sur les soupapes d'admission.
Utilisez un nouveau joint d'étanchéité à
chaque retrait de la soupape ou si le joint
d'étanchéité est détérioré. Ne réutilisez
jamais les vieux joints d'étanchéité.
1.
Desserrez les vis, les pivots de culbuteur et les
culbuteurs de la culasse.
2.
Comprimez les ressorts de soupape avec un
compresseur pour ressort de soupape.
3.
Une fois le ressort de soupape comprimé, retirez les
composants suivants :
● Dispositifs de maintien du ressort de soupape.
● Dispositifs de retenue du ressort de soupape.
● Ressorts de soupape.
● Capuchons du ressort de soupape.
● Soupape d'échappement et d'admission (repère).
● Joints de la tige de soupape (soupape d'admission
uniquement).
4.
Recommencez la procédure ci-dessus pour l'autre
culasse. N'inversez pas les pièces d'une culasse à l'autre.
B
A
INSERT
D'ÉCHAPPEMENT
INSERT
D'ADMISSION
A
B
32,987/33,013 mm (1,2987/1,2997 po)
7,038/7,058 mm (0,2771/0,2779 po)
29,37/29,63 mm (1,1563/1,1665 po)
6,970/6,988 mm (0,2744/0,2751 po)
SOUPAPE
D'ADMISSION
F
E
G
H
Échappement
89°
6.2 mm (0.2559 in.)
45°
1,5 mm (0,0591 po)
