5.7 Réglage de la tête de combustion
Le réglage de la tête de la combustion varie en fonction du débit
du brûleur.

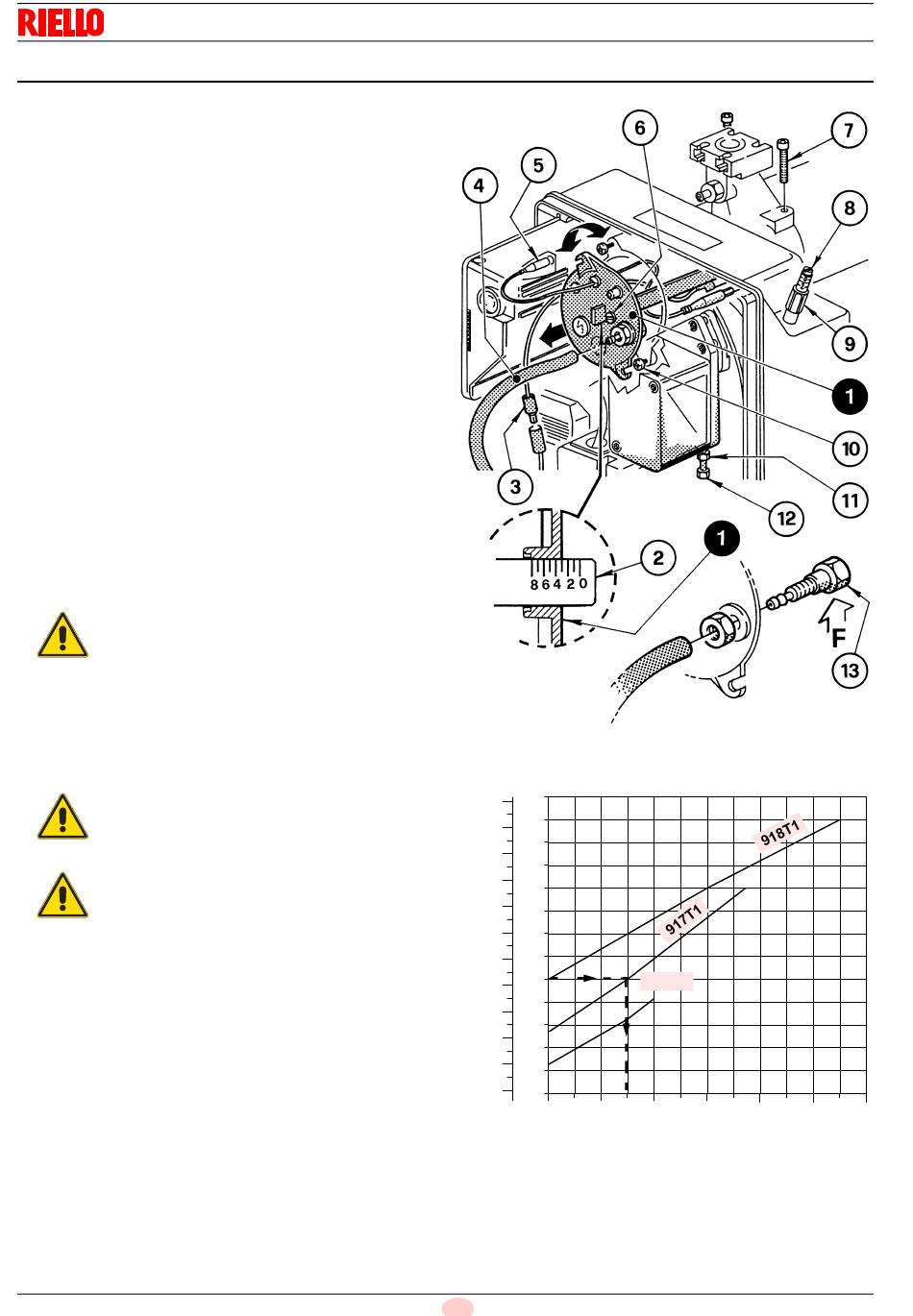

Pour cela, tourner la vis de réglage 6)(Fig. 12) dans le sens des
aiguilles d'une montre ou inverse, jusqu'à ce que l'encoche gra-
vée sur la bride de régulation 2) coïncide avec le plan externe du
groupe tête 1).
Sur la Fig. 12, la bride de régulation de la tête est tarée sur l'en-
coche 3.
Exemple pour le brûleur BS3D TL
Le diagramme (Fig. 13) est donné à titre indicatif et il indique le
réglage de la tête de combustion en fonction de la puissance brû-
lée.
Pour que le brûleur fonctionne au mieux, il est conseillé d'effec-
tuer ce réglage en fonction des exigences requises par le type de
chaudière.
Le brûleur est monté sur une chaudière de 100 kW. Pour un ren-
dement de 90 %, le brûleur devra délivrer environ 110 kW.
Pour obtenir cette puissance, il faut régler sur l'encoche 3.
5.7.1 Dépose du groupe tête
Pour extraire le groupe tête, il faut :
 débrancher les raccords 3) et 5)(Fig. 12).
 Retirer le tuyau 4) et desserrer les vis 10)(Fig. 12).
 Dévisser et enlever les vis 7), puis déposer le groupe porte-
tête 1)(Fig. 12) en effectuant une légère rotation vers la
droite.
Attention à ne pas modifier la position du réglage
bride-coude 2)(Fig. 12) durant le démontage.
PRÉCAUTION
5.7.2 Repose du groupe tête
Effectuer les mêmes opérations mais en sens inverse pour re-
monter les pièces, en replaçant le groupe tête 1)(Fig. 12) sur sa
position initiale.
Visser les vis 7)(Fig. 12), sans les bloquer à fond.
Les bloquer à un couple de serrage de 3 - 4 Nm.
PRÉCAUTION
Vérifier l'absence de fuite de gaz à travers les lo-
gements des vis durant le fonctionnement.
Si la prise de pression 13)(Fig. 12) est accidentel-
ATTENTION
lement desserrée, il est recommandé de la resser-
rer en veillant à ce que le trou (F) situé dans la
partie interne du groupe tête 1)(Fig. 12) soit orien-
té vers le bas.
20140037
Installation
S7006
kW
kcal/h
270
250
210.000
230
210
170.000
190
170
130.000
150
130
110
90.000
90
70
50.000
50
30
10.000
10
0
16 F
916T1
2 4 6 8
Encoche
Fig. 12
D8958
12
10
Fig. 13
