5.6 Fixation du brûleur à la chaudière
Prédisposer un système de levage adapté du brû-
leur.

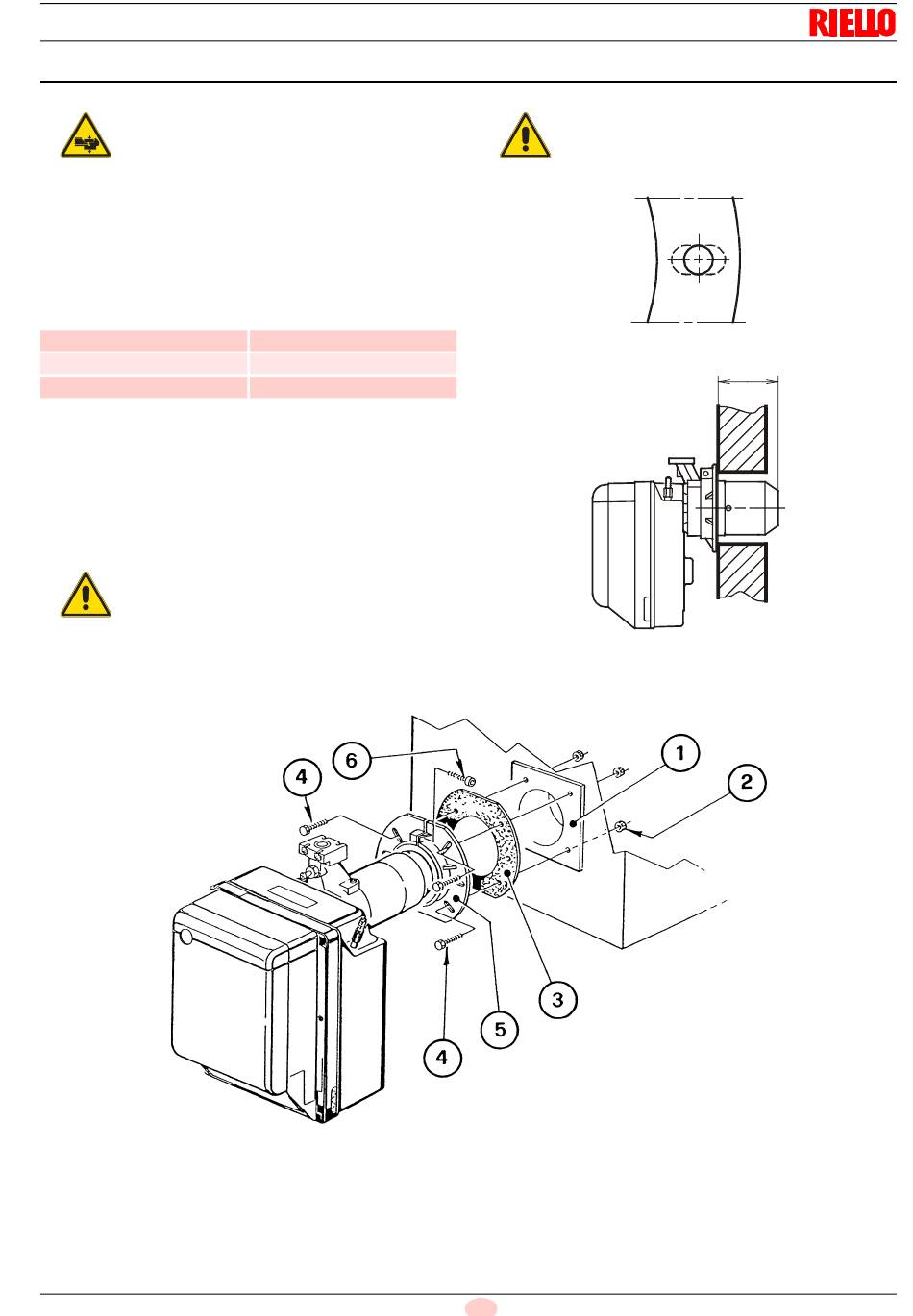

Pour installer le brûleur sur la chaudière, il faut effectuer les opé-
rations suivantes :
 Élargir les trous de l'écran isolant si nécessaire (Fig. 9), en
prenant soin de ne pas l'endommager.
Le brûleur peut être fixé à une cote A) variable, comme montré
sur la Fig. 10.
Modèle
BS2D TL
BS3D TL
BS4D TL
 Fixer la bride 5) à la porte de la chaudière 1)(Fig. 11) avec
les vis 4) et (si nécessaire) les écrous 2), en intercalant
l'écran isolant 3) ; maintenir toutefois l'une des deux vis
supérieures 4) desserrée.
 Insérer la tête de combustion du brûleur dans la bride 5),
puis serrer la bride avec la vis 6) et enfin serrer la vis 4) qui
était desserrée.
Dans tous les cas, vérifier si la tête de combustion
traverse toute l'épaisseur de la porte de la chau-
dière.
ATTENTION
Installation
ATTENTION
A (mm)
270 280
267 282
302 317
Tab. G
S7002
15 F
L'étanchéité brûleur-chaudière doit être par-
faite.
D5012
A
D5011
Fig. 9
Fig. 10
Fig. 11
