Alimentation en gaz

Risque d'explosion en raison de la fuite de com-
bustible en présence de sources inflammables.
Précautions : éviter les chocs, les frottements, les
étincelles, la chaleur.
Vérifier la fermeture du robinet d'arrêt de combus-
tible, avant d'effectuer une quelconque interven-
tion sur le brûleur.

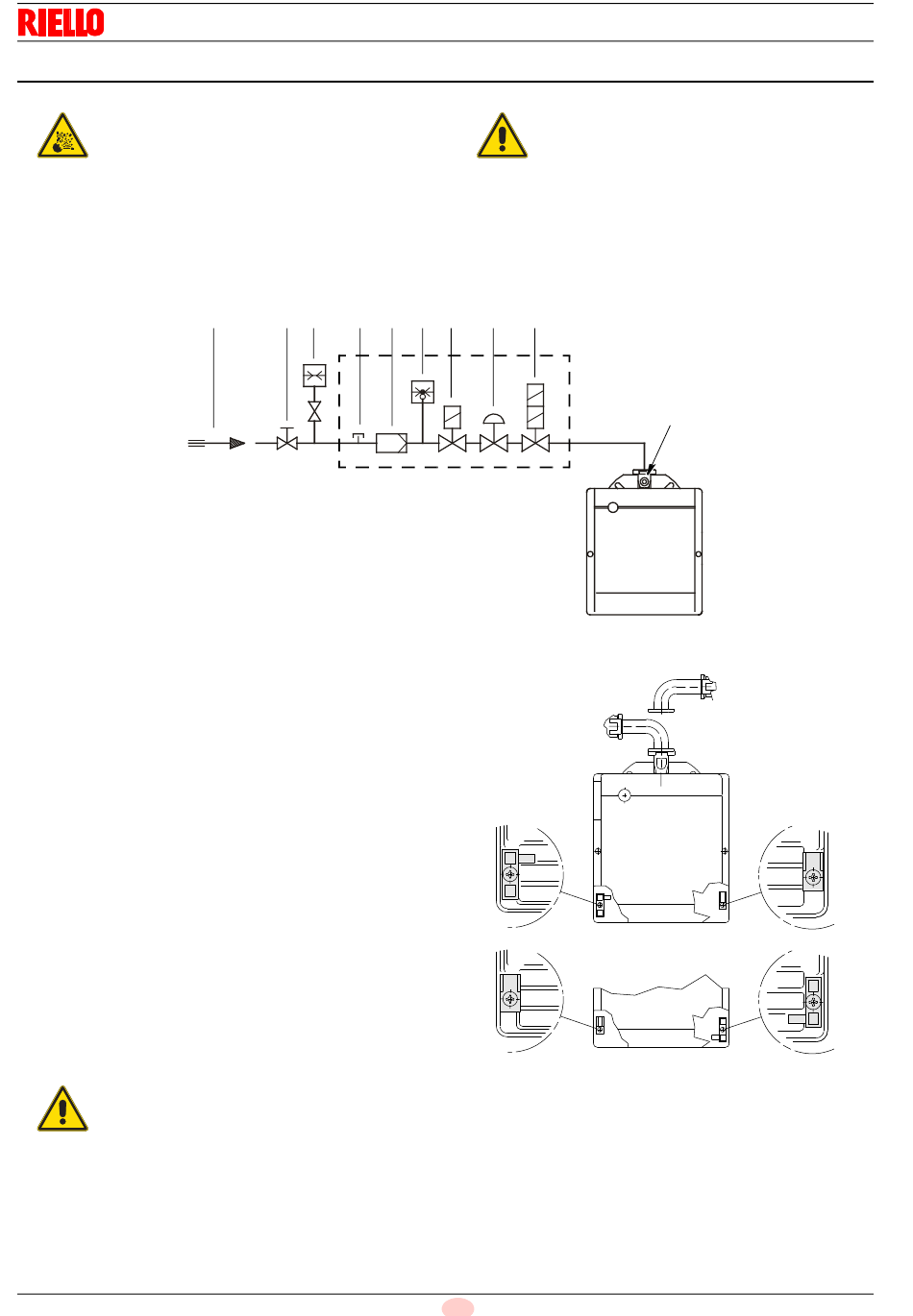

5.10.1 Ligne d'alimentation en gaz

Légende (Fig. 16)
1 Canalisation d'arrivée du gaz
2 Clapet de fermeture manuelle (à la charge de l'installateur)
3 Manomètre pression du gaz (à la charge de l'installateur)
4 Filtre
5 Pressostat de gaz
6 Vanne de sécurité électromagnétique
7 Stabilisateur de pression
8 Vanne de réglage 1ère et 2ème allure
M1 Prise pour la mesure de la pression du gaz d'alimentation
M2 Prise pour la mesure de la pression sur la tête de combustion
5.10.2 Alimentation électrique de la rampe gaz
L'entrée des câbles d'alimentation de la rampe gaz peut avoir lieu
à droite ou à gauche du brûleur, comme illustré sur la Fig. 17.
En fonction de la position d'entrée, il faudra inverser le serre-
câble avec la prise de pression 1) et le serre-câble 2).
Il est donc nécessaire de vérifier :
 Le bon positionnement du serre-câble 1).
 Le bon positionnement du tuyau afin d'éviter des étrangle-
ments et empêcher le passage d'air au pressostat.
Couper, si nécessaire, le tuyau à la mesure sou-
haitée.
ATTENTION
20140037
1 2 3 M1
Installation
L'installation de la ligne d'alimentation en com-
bustible doit être effectuée par le personnel habi-
lité, conformément aux normes et dispositions en
vigueur.
ATTENTION
4 5 6 7 8
1
2
18 F
M2
D5208
2
D7113
1
Fig. 16
Fig. 17
