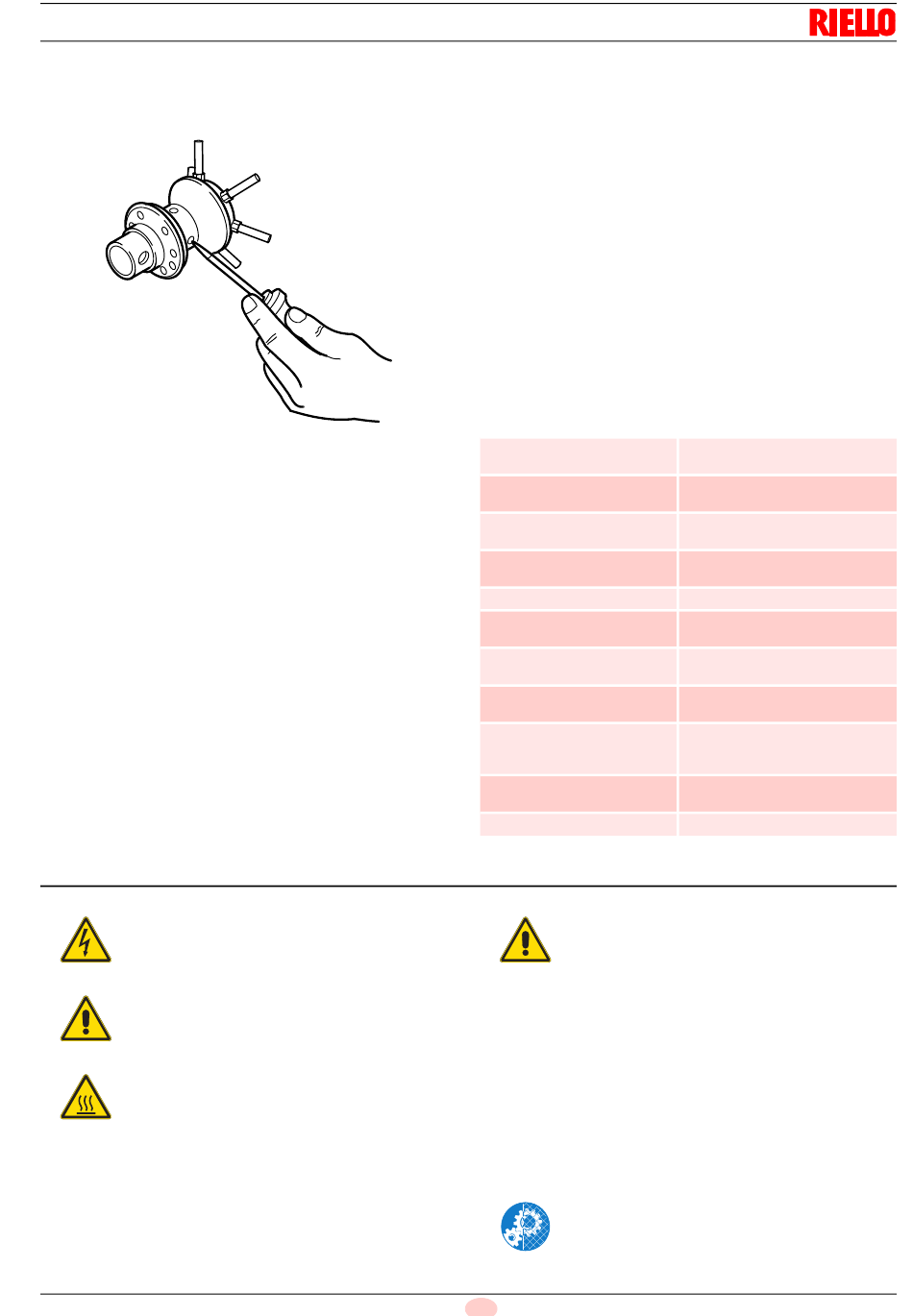

Injecteur de gaz
Vérifier périodiquement si les trous du distributeur de gaz sont
bouchés ; si nécessaire, les nettoyer avec un objet pointu comme
montré sur la Fig. 24.
Chaudière
Nettoyer la chaudière selon les instructions fournies, de manière
à pouvoir retrouver les données de combustion originales, en
particulier : pression dans la chambre de combustion et tempéra-
tures fumées.
Rampe gaz
Vérifier que la rampe gaz soit adaptée au potentiel du brûleur, au
type de gaz utilisé et à la pression de gaz du réseau.
Sonde-électrode
Vérifier le positionnement correct de la sonde d'ionisation et de
l'électrode comme indiqué sur la Fig. 14 à la page 17.
Pressostats
Vérifier le réglage du pressostat d'air et du pressostat de gaz.
Fuites de gaz
Contrôler l'absence de fuites de gaz sur le conduit compteur-brû-
leur.
Filtre à gaz
Remplacer le filtre à gaz s'il est sale.
7.3 Ouverture du brûleur
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'installation.
DANGER
Fermer le robinet d'arrêt de combustible.
DANGER
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
Si l'entretien de la tête de combustion s'avère nécessaire,
consulter les indications figurant au chapitre "Position de fonc-
tionnement" à la page 14.
Pour accéder aux parties internes du brûleur, dévisser les vis qui
fixent le capot et procéder aux opérations d'entretien.
Entretien
E9252
Fig. 24
Combustion
Si les valeurs de la combustion trouvées au début de l'interven-
tion ne satisfont pas les Normes en vigueur ou ne correspondent
pas à une bonne combustion, consulter le Tab. R à la page 33 et
le cas échéant, s'adresser au Service Technique après-vente
pour effectuer les réglages nécessaires.
Laisser le brûleur fonctionner à plein régime pendant environ dix
minutes et contrôler les bons réglages en 1ère et 2ème allure de
tous les éléments indiqués dans ce manuel :
- Pourcentage de CO
- Teneur en CO (ppm)
- Teneur en NOx (ppm)
- Courant d'ionisation (µA)
- Température des fumées à la cheminée
7.2.4 Composants de sécurité
Les composants de sécurité doivent être remplacés selon le délai
du cycle de vie indiqué dans le Tab. S. Les cycles de vie
spécifiée, ne se réfèrent pas aux délais de garantie indiqués dans
les conditions de livraison ou de paiement.
Composant de sécurité
Contrôle flamme
Détecteur de flamme
Vannes de gaz (type
solénoïde)
Pressostats
Régulateur de pression
Servomoteur (came
électronique) (s'il est présent)
Vanne d'huile (type solénoïde)
(si elle est présente)
Régulateur d'huile (si
présent)
Tuyaux/raccords d'huile
(métalliques) (s'ils sont
présents)
Tuyaux flexibles (s'ils sont
présents)
Turbine ventilateur
Dangers pour la sécurité
Les interventions de réparation des composants
suivants ne peuvent être effectuées que par le
DANGER
constructeur ou par un de ses mandataires :
- moteur de ventilateur
- actionneur
- servomoteur du volet d'air
- vannes électromagnétiques
- programmateur brûleur
Vérification du fonctionnement
- Démarrage du brûleur avec séquence des fonctions
- Dispositif d'allumage
- Pressostat d'air
- Surveillance de flamme
- Test d'étanchéité des composants au passage du combus-
tible
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.
35 F
(%)
2
Cycle de vie
10 ans ou 250 000
cycles de fonctionnement
10 ans ou 250 000
cycles de fonctionnement
10 ans ou 250 000
cycles de fonctionnement
10 ans ou 250 000
cycles de fonctionnement
15 ans
10 ans ou 250 000
cycles de fonctionnement
10 ans ou 250 000
cycles de fonctionnement
10 ans ou 250 000
cycles de fonctionnement
10 ans
5 ans ou 30 000 cycles sous
pression
10 ans ou 500 000 démarrages
Tab. S
