4.9

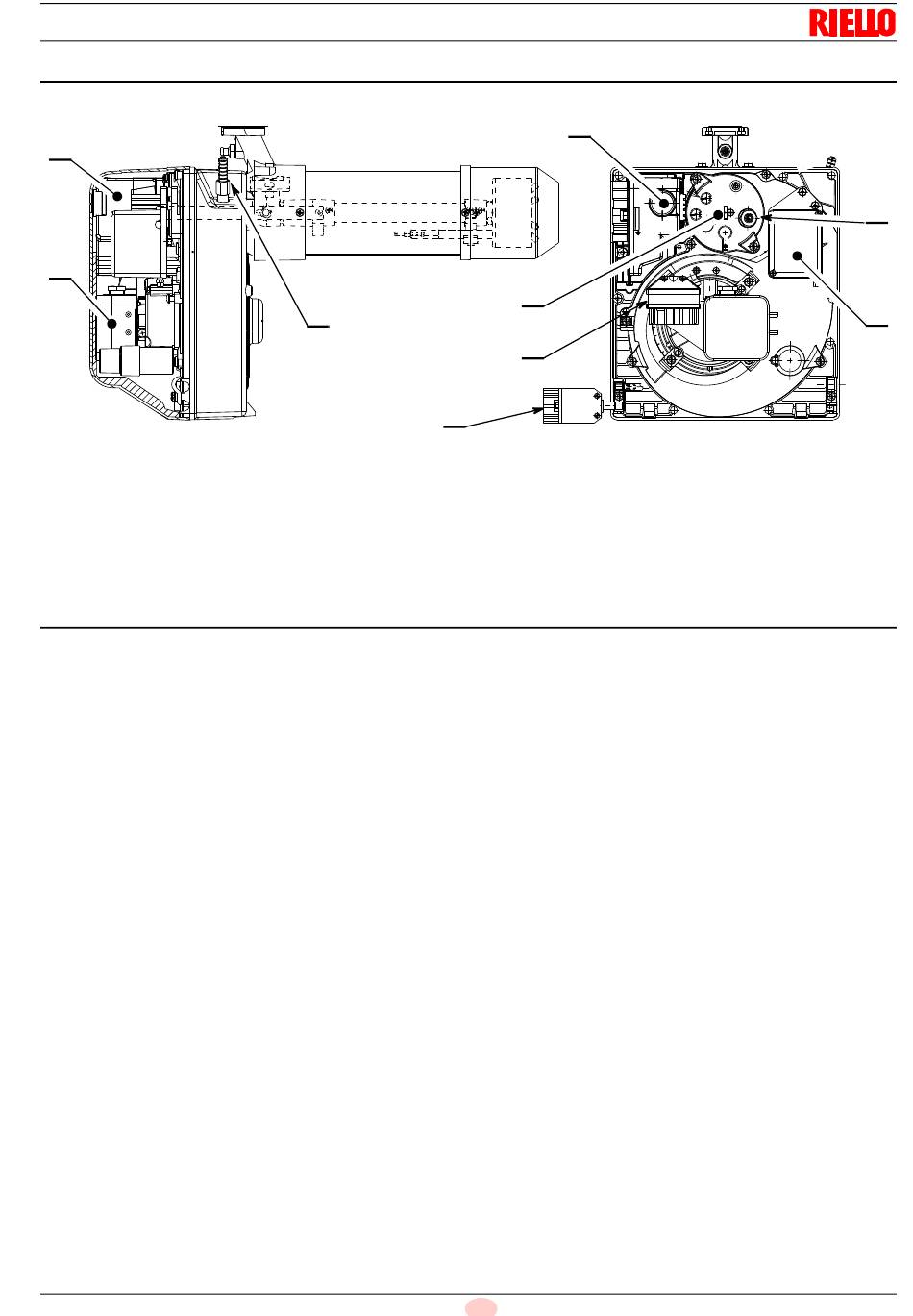

Description du brûleur
3
1
1
Pressostat d'air
2
Prise à 6 pôles pour raccordement à la rampe
3
Boîte de contrôle avec prise à 7 pôles incorporée
4
Bouton de réarmement avec signalisation de sécurité
5
Groupe porte-tête
4.10
Équipement de série
Bride avec écran isolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Vis et écrous pour bride de fixation à la chaudière. . . . . . . . N. 4
Fiche à 7 pôles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Vis et écrou pour bride . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Fiche à 4 pôles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Connexion de déblocage à distance . . . . . . . . . . . . . . . . . . N. 1
Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Catalogue de pièces de rechange . . . . . . . . . . . . . . . . . . . . N. 1
Kit déblocage à distance
Le brûleur est équipé d'un kit de déblocage à distance (RS) com-
prenant une connexion à laquelle brancher un bouton jusqu'à
une distance maximale de 20 mètres.
Pour l'installation, retirer le bloc de protection installé en usine et
monter celui fourni de série avec le brûleur (voir schéma élec-
trique).
Description technique du brûleur
8
D7123
11
4
5
2
7
6
Prise de pression
7
Prise 4 pôles pour 2ème allure
8
Groupe de réglage volet d'air
9
Servomoteur du volet d'air
F
6
9
Fig. 5
20140037
