4.9

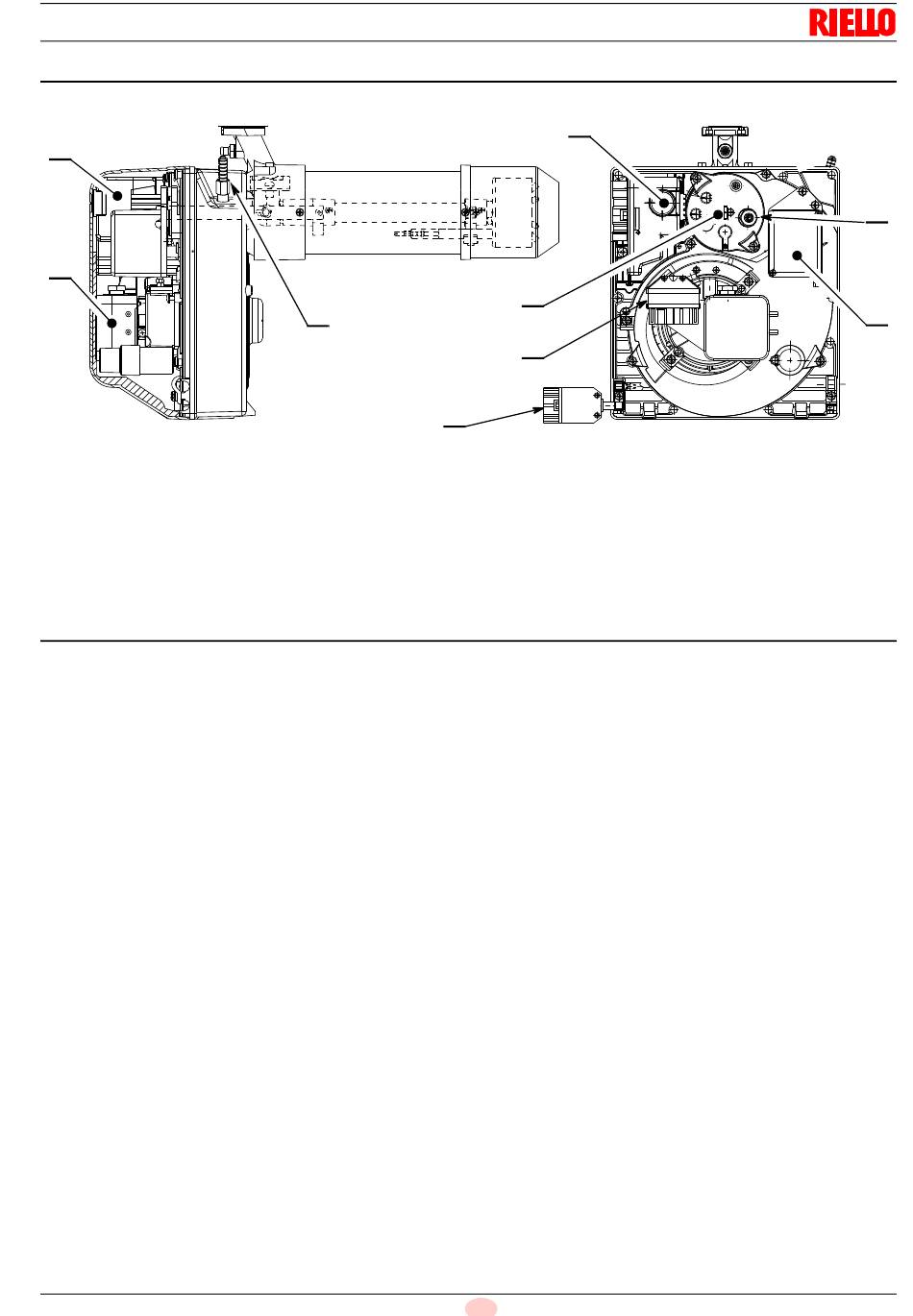

Beschrijving van de brander
3
1
1
Luchtdrukschakelaar
2
6-polig stopcontact voor verbinding gasstraat
3
Controledoos met ingebouwd 7-polig stopcontact
4
Ontgrendelingsknop met vergrendelingsignalisatie
5
Houder branderkop
4.10
Geleverd materiaal
Flensdichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Schroeven en moeren voor bevestigingsflens op brander . . N. 4
7-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Schroef en moer voor flens . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
4-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Verbinding van de reset op afstand . . . . . . . . . . . . . . . . . . . N. 1
Handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Onderdelencatalogus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Kit voor ontgrendeling op afstand
De brander is voorzien van een kit voor de ontgrendeling op af-
stand (RS) die bestaat uit een verbinding waarop een knop aan-
gesloten kan worden tot op een afstand van maximaal 20 meter.
Verwijder het beveiligingsblokje dat in de fabriek aangebracht
wordt om hem te installeren, en breng het blokje aan dat met de
brander geleverd wordt (zie het elektrisch schema).
Technische beschrijving van de brander
8
D7123
11
4
5
2
7
6
Drukafnamepunt
7
4-polig stopcontact voor 2° vlamgang
8
Groep afstelling luchtklep
9
Servomotor luchtklep
NL
6
9
Afb. 5
20140037
