Gruppo Filtro; Gruppo Riparo Cinghia - WAGNER LineCoat SP Serie Manuel D'utilisateur

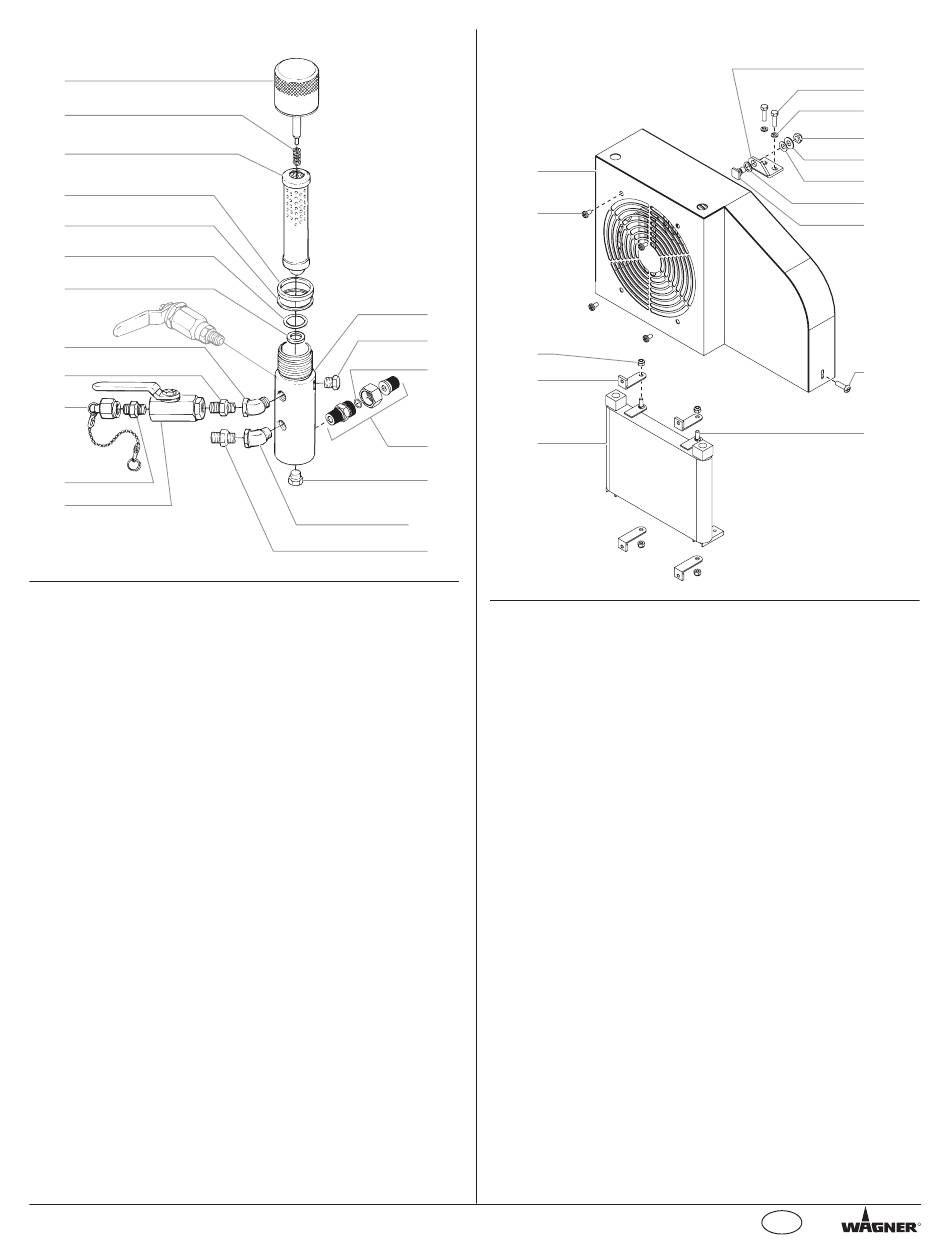

Gruppo filtro
1
2
3
4
5
6
7
8
9
10
11
12
Articolo # Parte Descrizione
1 0349429 Gruppo coperchio filtro .............................1
2 0349430 Molla .........................................................1
3 0349704 Elemento filtro, 50 M, con sfera ................1
4 0349432 Guarnizione, Teflon (spesso) ...................1
5 0349433 Guarnizione, Teflon (sottile) .....................1
6 0349434 "O-ring", Teflon .........................................1
7 0349435 Sede, carburo di tungsteno .....................1
8 0555382 Gomito ......................................................2
9 5005180 Nipplo esagonale, 3/8" x 1/4"....................1
10 0555483 Gruppo coperchio uscita...........................1
11 0509873 Nipplo esagonale ......................................1
12 0509872 Valvola a sfera ..........................................1
13 0349436 Corpo filtro ................................................1
14 0349364 Tappo tubo ...............................................1
15 0556072 "O-ring" .....................................................1
16 0556101 Gruppo raccordo a snodo
(include voce 15) ......................................1
17 0349438 Tappo tubo ...............................................1
18 0349528 Nipplo esagonale ......................................1
0349700 Kit servizio filtro (include voci 2 e 4–6)
Specifiche
Pressione massima di lavoro........ 34.5 MPa (5000 psi)
Area filtro ...................................... 116 cm
Porte d'uscita ................................ (1) 1/4" NPT(F) per valvola di
Parti bagnate ................................ Acciaio al carbonio con
© Wagner. Tutti i diritti riservati.
13
14
15
16
17
8
18
Quantità
2 2
(18 In )
sfiato
(1) 3/8" NPT(F) con
connessione tubo da 1/4
NPSM(M)
(1) 3/8" NPT(F) con spina per
aggancio pistola aggiuntiva
placcatura senza procedimento
elettrolitico al nickel e cadmio,
acciaio inox, carburo di
tungsteno, Teflon

Gruppo riparo cinghia

1
2
3
4
5
Articolo # Parte Descrizione
1 0555714 Riparo cinghia...........................................1
2 0555715 Vite ...........................................................4
3 5005276 Dado di bloccaggio ...................................4
4 0555716 Staffa di montaggio...................................4
5 0555717 Radiatore ..................................................1
6 0555449 Fermo del paracinghia ..............................1
7 0349302 Vite ...........................................................2
8 0509772 Rondella elastica di sicurezza ..................2
9 0349458 Dado di bloccaggio ...................................1
10 0509285 Rondella piatta..........................................1
11 0555719 Rondella, Belleville ...................................1
12 0555720 Rondella piatta..........................................1
13 0555721 Bullone perno di snodo .............................1
14 0509247 Bullone a testa tonda ................................4
15 0555441 Vite ...........................................................1
103
6
7
8
9
10
11
12
13
14
15
Quantità
R
I
