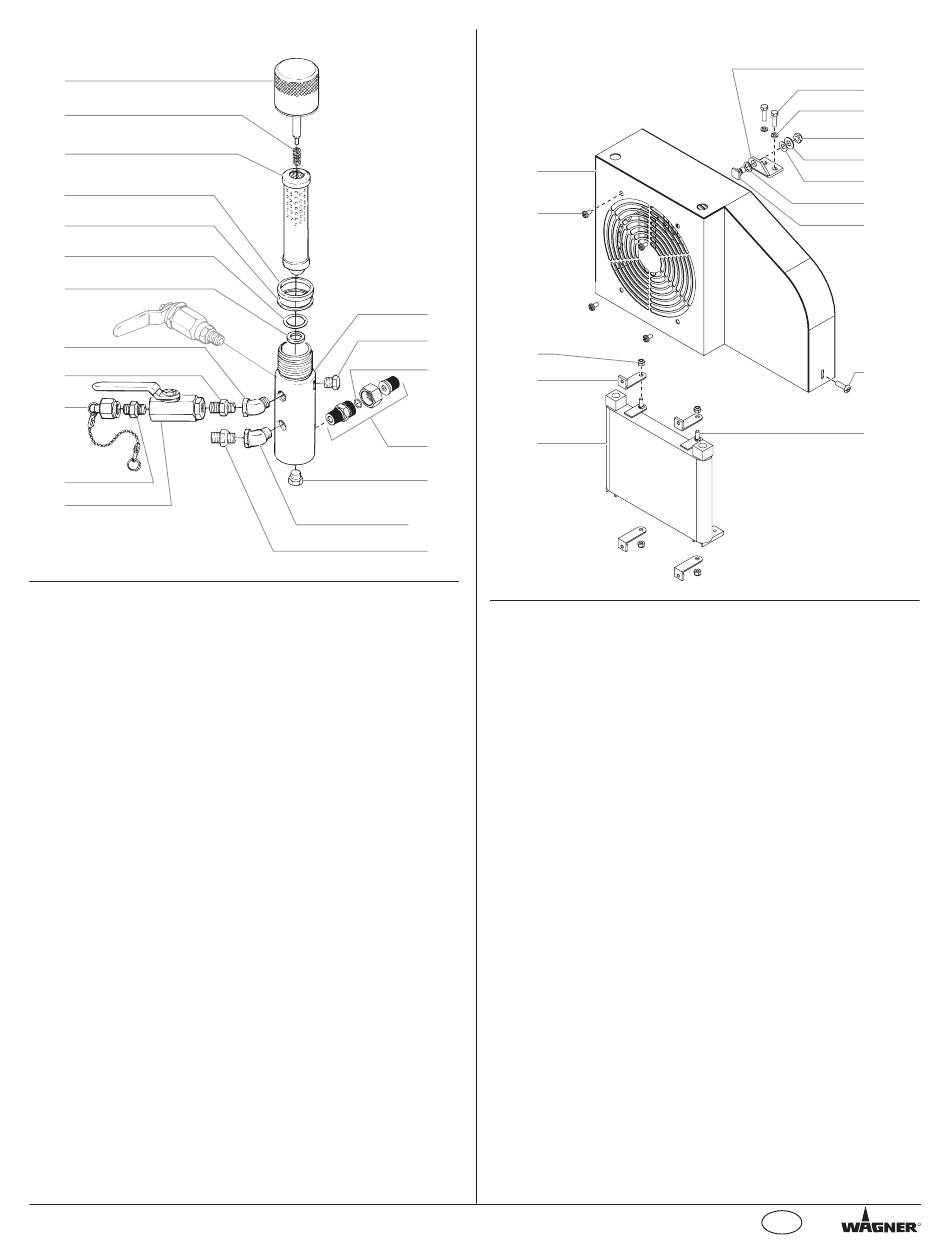

Filterbaugruppe

1
2
3
4
5
6
7
8
9
10
11
12
Artikel Teil Nr. Beschreibung
1 0349429 Filterdeckelaufbau ....................................1
2 0349430 Feder ........................................................1
3 0349704 Filtereinsatz, 50 M, mit Ball ......................1
4 0349432 Teflondichtung (dick) ................................1
5 0349433 Teflondichtung (dünn)...............................1
6 0349434 Teflon O-Ring ...........................................1
7 0349435 Wolframkarbidsitz .....................................1
8 0555382 Winkelstück ..............................................2
9 5005180 Sechskantnippel, 3/8" x 1/4" .....................1
10 0555483 Ablassdeckelaufbau .................................1
11 0509873 Sechkantnippel .........................................1
12 0509872 Ballventil ...................................................1
13 0349436 Filtergehäuse ............................................1
14 0349364 Rohrstöpsel ..............................................1
15 0556072 O-ring ........................................................1
16 0556101 Drehlageraufbau (beinhaltet Teil 15) ........1
17 0349438 Rohrstöpsel ..............................................1
18 0349528 Sechskantnippel .......................................1
0349700 Filterwartungssatz
(beinhaltet Teile 2 und 4-6)
Spezifikationen
Maximaler Arbeitsdruck ................ 34.5 MPa (5000 psi)
Filterbereich .................................. 116 cm
Ablassöffungen ............................. (1) 1/4" NPT(F) für das
Nassteile ....................................... Stromloser vernickelter
© Wagner. Alle Rechte vorbehalten.
13
14
15
16
17
8
18
Anzahl
2 2
(18 In )
Ablassventil
(1) 3/8" NPT(F) mit 1/4
NPSM(M) Schlauchverbindung
(1) 3/8" NPT(F)
verschlossen, für zusätzliche
Spritzpistolenanschluss.
unlegierter Kohlenstoffstahl,
Edelstahl, Wolframcarbid,
Teflon

Keilriemenbaugruppe

1
2
3
4
5
Artikel Teil Nr. Beschreibung
1 0555714 Keilriemenschutz ......................................1
2 0555715 Schraube ..................................................4
3 5005276 Stellmutter ................................................4
4 0555716 Haltebügel ................................................4
5 0555717 Kühler .......................................................1
6 0555449 Riemenschutzbügel ..................................1
7 0349302 Schraube ..................................................2
8 0509772 Federscheibe ............................................2
9 0349458 Stellmutter ................................................1
10 0509285 Flache Unterlegscheibe ............................1
11 0555719 Unterlegscheibe , Belleville ....................1
12 0555720 Flache Unterlegscheibe ............................1
13 0555721 Gelenkbolzen ...........................................1
14 0509247 Wagenschraubbolzen ...............................4
15 0555441 Schraube ..................................................1
47
6
7
8
9
10
11
12
13
14
15
Anzahl
