Funzionamento

Messa in opera

Leggere, familiarizzarsi e seguire tutte le
avvertenze prima di avviare od utilizzare questo
spruzzatore.
Pericolo

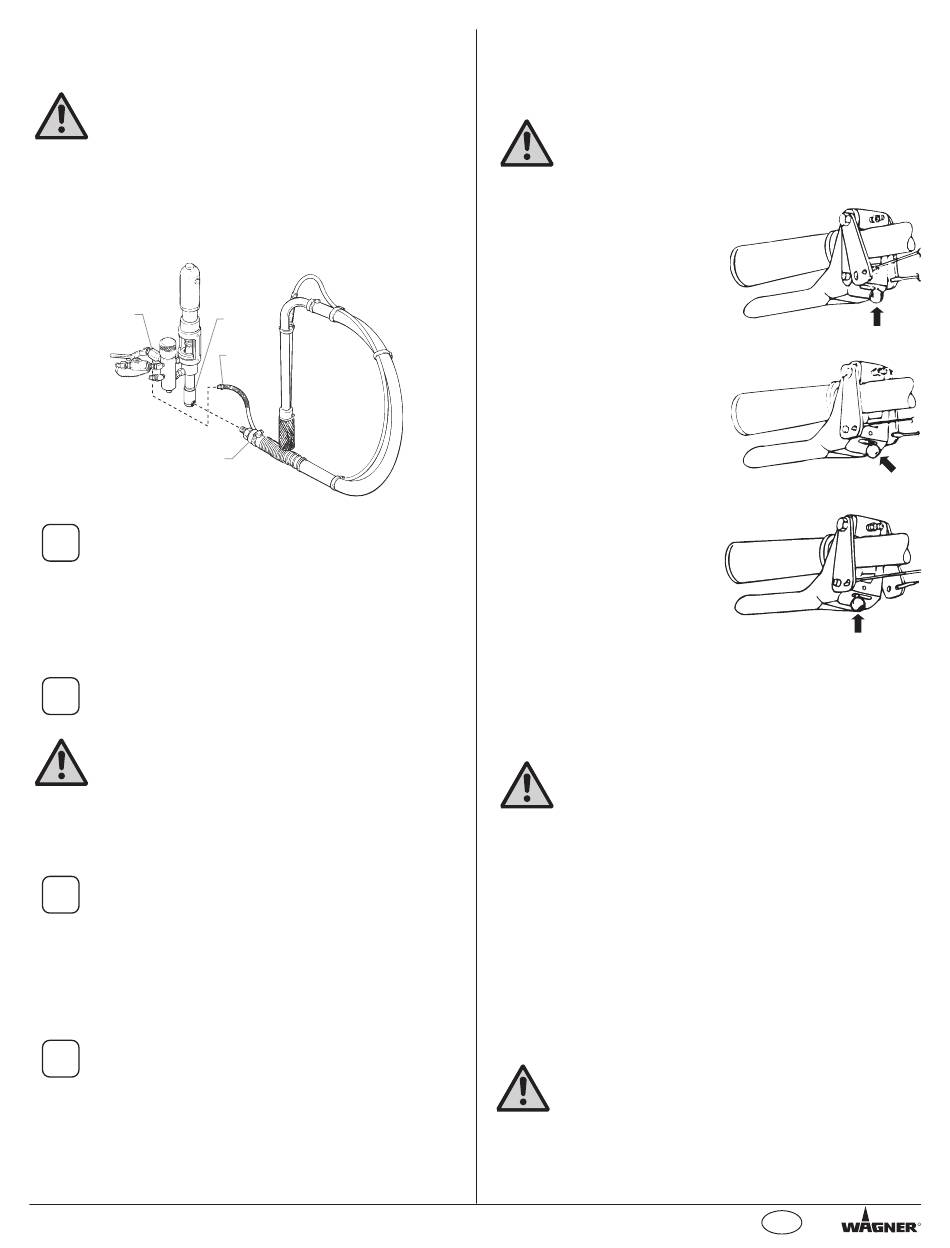

1. Assicurarsi che il tubo del sifone sia collegato alla sezione
fluidi e che il tubo di sfiato sia collegato alla valvola di
sfiato. Ognuno di questi ha un nastro di Teflon montato in
fabbrica sull'estremità maschio dei tubi che dovrà essere
stretto per mezzo di chiave inglese.
Valvola
di sfiato
Tubo sifone
2. Installare la barra di supporto pistola.
i La pistola per verniciatura, tubo e cavi sono
montati in fabbrica sulla barra supporto pistola.
a. Allentare le staffe della barra di supporto su ognuno dei
lati del carrello.
b. Far scorrere la barra di supporto pistola attraverso al
carrello.
c. Stringere le staffe della barra di supporto per fissare la
barra di supporto pistola stessa nella sua posizione.
La barra di supporto pistola e la(e) pistola(e) per
i
verniciatura a spruzzo possono essere montate su
un lato o sull'altro dello spruzzatore.
Seguire sempre la Procedura di Rilascio
Pressione quando si debba fermare lo spruzzatore
per qualsiasi motivo, includendo gli interventi di
servizio o di regolazione a qualsiasi parte del
sistema spruzzatore, per sostituire o pulire gli
Pericolo
ugelli spruzzo e per prepararsi alla ripulitura.
3. Posizionare la prima pistola per verniciatura a spruzzo.
a. Sganciare il cavo grilletto dalla staffa di tensionamento.
Sganciare sempre il cavo grilletto dalla staffa di
i
tensionamento prima di eseguire qualsiasi
regolazione alla posizione della pistola per
verniciatura a spruzzo.
b. Allentare le staffe della barra di supporto e far scorrere
la barra di supporto pistola nella posizione orizzontale
voluta.
c. Allentare la staffa sollevamento pistola e far scorrere
la pistola per verniciatura a spruzzo fino alla posizione
verticale voluta.
L'altezza della pistola per verniciatura a spruzzo
i
condiziona la larghezza della configurazione di
spruzzatura (cioè più la pistola sarà in basso, più
ridotta sarà la larghezza della riga). La dimensione
dell'ugello ha parimenti un effetto sulla larghezza
della riga.
4. Installare, se voluto, il secondo gruppo pistola. Fare
riferimento alle istruzioni d'installazione allegate al gruppo
della seconda pistola.
© Wagner. Tutti i diritti riservati.
Sezione
fluidi
Tubo di
sfiato
5. Impostare il selettore grilletto per l'opportuno
funzionamento della pistola spruzzo. Dal manubrio destro
si manovra la pistola o pistole. Il selettore sul grilletto
dev'essere impostato per la prima pistola, ambedue le
pistole oppure la seconda pistola.
Seguire sempre la Procedura di Rilascio
Pressione quando si debba fermare lo spruzzatore
per qualsiasi motivo, includendo gli interventi di
servizio o di regolazione a qualsiasi parte del
sistema spruzzatore, per sostituire o pulire gli
Attenzione
ugelli spruzzo e per prepararsi alla ripulitura.
a. Prima pistola — La
posizione di prima pistola
è col selettore nella
posizione di sinistra.
Spingere la leva verso
l'interno del telaio fino a
quando il perno aggancerà
la piastra di sinistra.
b. Ambedue le pistole —
La posizione in doppia
pistola è col selettore
nella posizione centrale.
Spingere la leva verso la
posizione centrale fino a
quando il perno aggancia
le due piastre. Il perno
deve agganciare tutte e
due le piastre.
c. Seconda pistola — La
posizione della seconda
pistola è col selettore
nella posizione di
destra.Spingere la leva
dall'interno del telaio
fino a quando il perno
s'innesta nella piastra di
destra.
6. Riempire l'oliatore a tazza a metà con EasyGlide (P/N
0508619) per prolungare la durata del sistema.
7. controllare quotidianamente il livello dell'olio per circuiti
idraulici prima di accendere lo spruzzatore. Il livello
dell'olio idraulico dovrebbe corrispondere al segno "Pieno"
sull'asta di livello.
Per il sistema idraulico è indispensabile utilizzare
un olio idraulico approvato da Wagner (P/N
0349909). Non utilizzare altri oli, il cui utilizzo
potrebbe provocare seri danni al sistema
idraulico, rendendo inoltre nulla la garanzia.
Attenzione
8. Controllare quotidianamente il livello di olio del motore
prima di accendere lo spruzzatore. Il livello di olio del
motore a benzina viene stabilito dal produttore del
motore. Fare riferimento al manuale di manutenzione del
produttore del motore fornito con lo spruzzatore.
9. Chiudere la leva di arresto del carburante e riempire il
serbatoio della benzina. Utilizzare soltanto benzina di alta
qualità e senza piombo.
10. Assicurarsi che lo spruzzatore sia messo a terra. Tutti gli
spruzzatori sono provvisti di un capocorda di messa a
terra. Si consiglia di utilizzare un cavo di messa a terra
(non incluso) per collegare lo spruzzatore a terra. Fare
riferimento alle proprie normative elettriche locali per
ottenere istruzioni dettagliate sulla messa a terra.
È importante eseguire la messa a terra nel modo
corretto. Ciò vale sia per i modelli a benzina che
per quelli elettrici. Il passaggio di alcuni materiali
attraverso il tubo di gomma di nylon crea una
carica elettrica statica, che, se viene scaricata,
Pericolo
potrebbe infiammare i vapori dei solventi presenti
e provocare un'esplosione.
