Mise En Forme Des Liaisons Frigorifiques; Raccordement Des Liaisons Frigorifiques - Atlantic R32 Notice D'installation

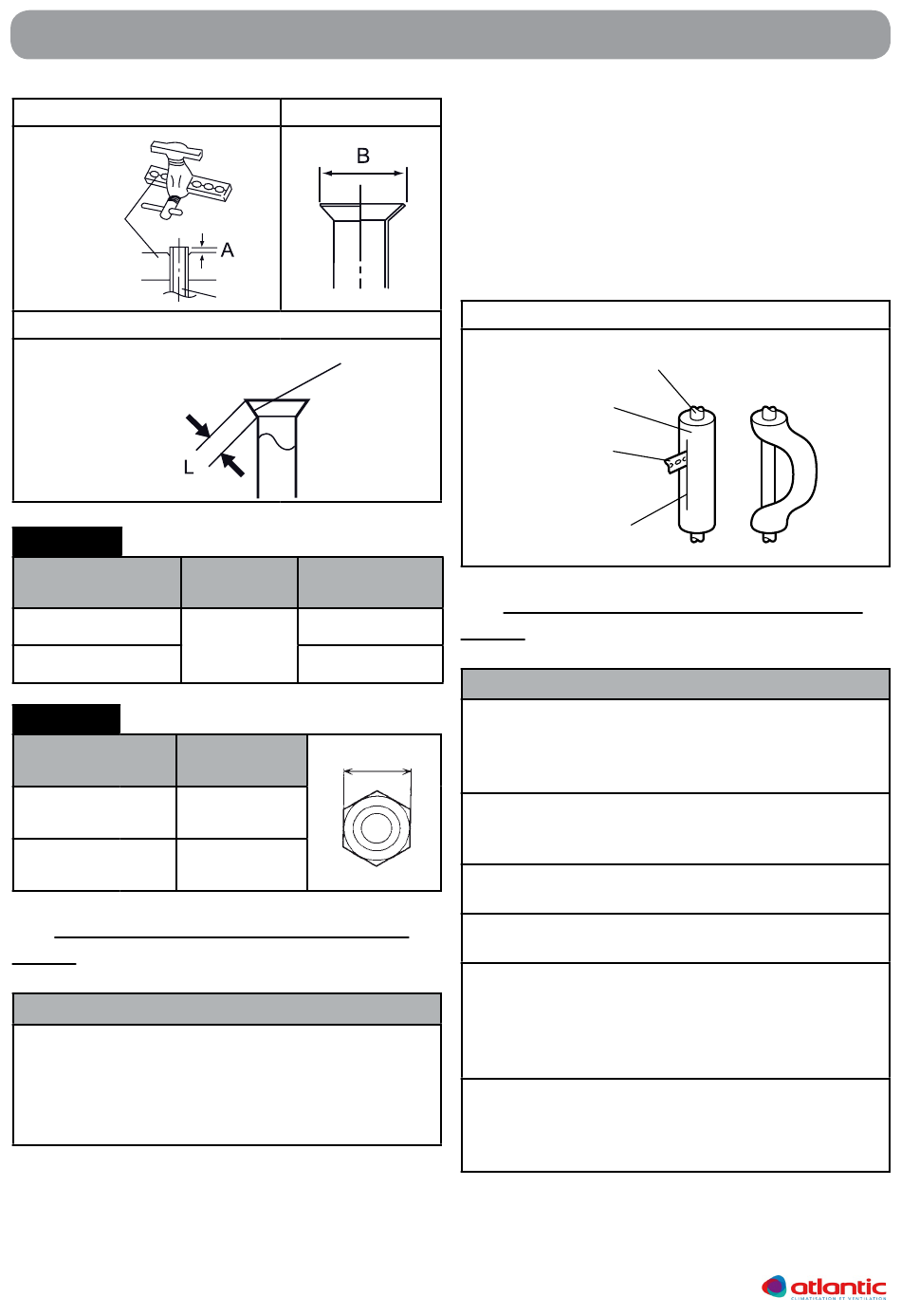

fig. 14
Dudgeonniére
(Matrice)
fig. 16
Vérifiez si (L) est évasé correctement
et s'il n'est ni craquelé, ni rayé.
Tableau 3
Diamètre des
liaisons
1/4" (6,35 mm)
3/8" (9,52 mm)
Tableau 4
Diamètre des
liaisons
1/4" (6,35 mm)
3/8" (9,52 mm)
5.2. Mise en forme des liaisons frigori-
fiques
I ATTENTION
Afin d'éviter les ruptures, cintrez les tubes avec un
rayon de courbure minimum de 70 mm.
Ne cintrez jamais plus de trois fois la liaison au
même endroit sous peine de voir apparaître des
amorces de rupture (écrouissage du métal).
14
UNITés exTérIeUres
fig. 15
Liaison
Dimension B
Dimension
A (mm) (mm)
9,1
0 à 0,5
13,2
Largeur de
Largeur aux méplats
l'écrou flare
17 mm
22 mm
Les liaisons seront mises en forme exclusivement
à la cintreuse ou au ressort de cintrage afin d'éviter
tout risque d'écrasement ou de rupture.
• Ne cintrez pas le cuivre à un angle de plus de 90°.
• Pour pouvoir cintrer correctement les liaisons à la
cintreuse, n'hésitez pas à les dégager de leur isolant
dans le cas contraire il y a risque d'écrasement.
• Après cintrage, refermez l'isolant avec de la colle
Néoprène et assemblez avec du ruban adhésif.
fig. 17
Isolation
liaison
Cutter
Ligne de coupe
0
- 0.4
5.3. Raccordement des liaisons frigori-
fiques
I ATTENTION
Soignez particulièrement le positionnement du
tube face à son raccord. Si la liaison est mal ali-
gnée, le serrage à la main est impossible et le file-
tage risque d'être endommagé.
Ne retirez les bouchons des liaisons et des robi-
nets que lorsque vous êtes sur le point d'effectuer
le branchement !
Utilisez toujours 2 clés pour le serrage afin de bien
visser les écrous Flare dans l'axe du tuyau.
La petite liaison doit toujours être raccordée avant
la grosse.
Utilisez une clé dynamométrique comme spéci-
fiée. Sinon les écrous flare pourraient se briser
après un certain temps, provoquant des fuites de
fluide et générant des gaz dangereux au contact
d'une flamme.
Après raccordement, assurez-vous que les liai-
sons frigorifiques ne touchent pas le compresseur
ou le panneau externe. Sinon elles vibreront et
produiront du bruit.
Liaison
