Tirage Au Vide Des Liaisons Frigorifiques Et De L'unité Intérieure; Charge Complémentaire (Si Nécessaire) - Atlantic R32 Notice D'installation

3. Ouvrez le robinet de la bouteille d'azote, régler
son détendeur à une pression de sortie d'environ
10 à 15 bars puis ouvrez le robinet bleu du mano-
mètre BP pour obtenir la pression désirée dans
les liaisons frigorifiques et dans l'unité intérieure.
Fermez le robinet de la bouteille d'azote.
4. Contrôlez l'étanchéité du circuit en appli-
quant une solution savonneuse sur les rac-
cords coté unité intérieure et coté unité
extérieure (plus sur les éventuelles bra-
sures réalisées sur les liaisons frigorifiques).
Vérifier que la pression indiquée par le mano-
mètre BP ne baisse pas.
6.2. Tirage au vide des liaisons frigori-
fiques et de l'unité intérieure
1. Purger l'azote du circuit en ouvrant le robinet
rouge du manomètre HP (revenir à la pression
atmosphérique), débrancher la bouteille d'azote
et refermer les robinets des manomètres BP et
HP.
2. Remplacer la bouteille d'azote par la pompe à
vide.

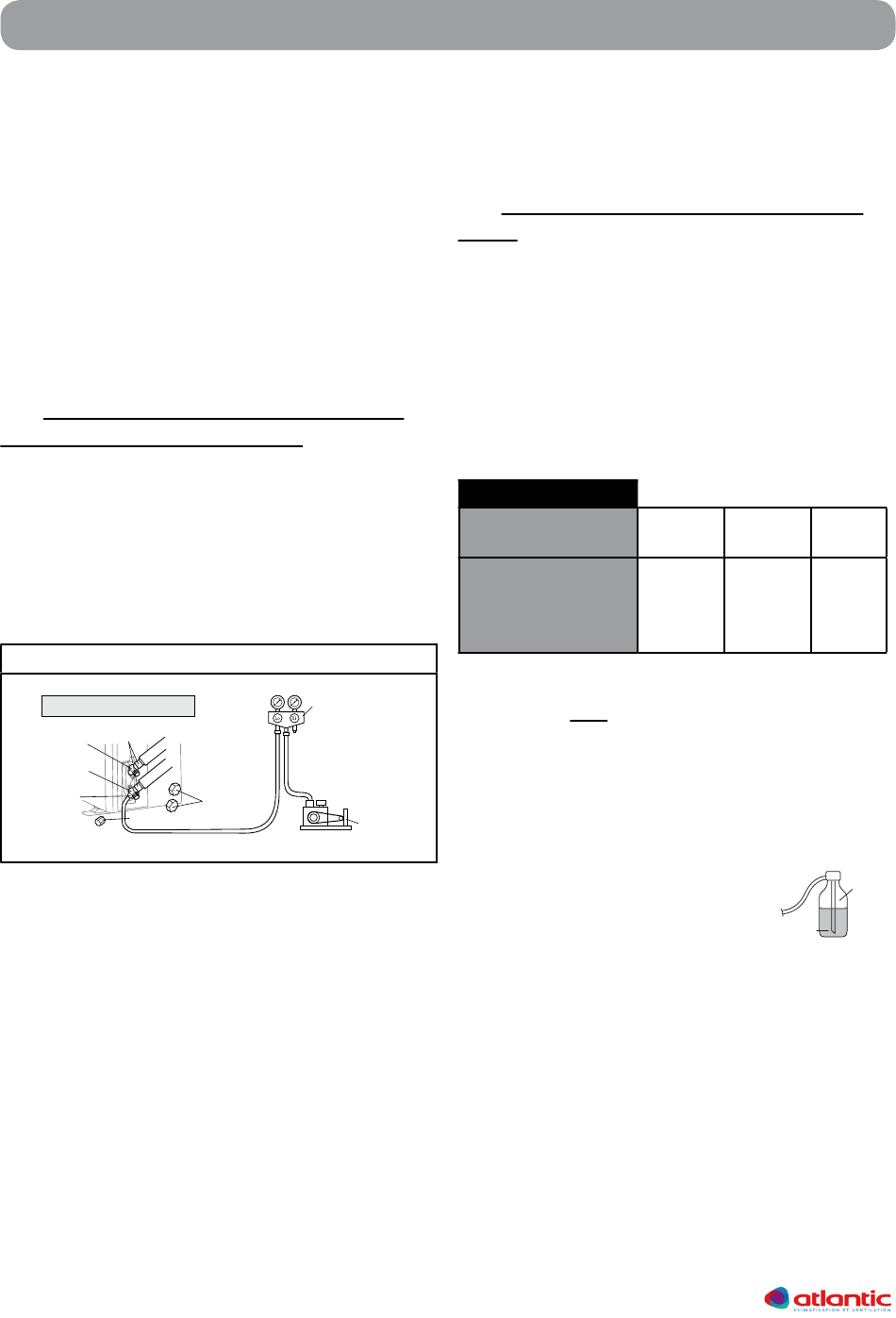

fig. 19
Utilisez une clé hexagonale de 4 mm.
Raccords
coniques
Vanne de
service (liquide)
Vanne de ser-
vice (gaz)
Port de
chargement
Bouchon de port de charge
NB : Possibilité d'intercaler un vacuomètre entre
la pompe à vide et le jeu de manomètres pour
plus de précision (nécessite un 2
3. Mettez la pompe à vide en fonctionnement, ouvrir
le robinet bleu du manomètre BP et attendre que
le vide dans le circuit descende en dessous de
0,01 bar (10 mbar). Laisser la pompe à vide fonc-
tionner encore 15 minutes minimum.
4. Vérifiez la tenue du vide en fermant le robinet
bleu du manomètre BP, en arrêtant la pompe à
vide et en ne débranchant aucun flexible.
5. Au bout d'une dizaine de minutes, la pression ne
doit pas avoir remonté sinon rechercher la fuite et
recommencer le tirage au vide au début.
Reprenez le tirage au vide pendant le temps
6.
16
UNITés exTérIeUres
Manomètre
Bouchons
aveugles
Pompe à vide
flexible).
ème
nécessaire. Fermer le robinet bleu du mano-
mètre BP puis arrêter et débrancher la pompe
à vide.
6.3. Charge complémentaire (si néces-
saire)
L'unité extérieure est préalablement chargée de
R32 dans les quantités suivantes :
- 750 g pour les unités de tailles 07 et 09,
- 850 g pour les unités de tailles 12 et 14.
Ces appareils sont chargés pour des longueurs
de liaison de 15 m. Si la longueur dépasse 15 m,
le Tableau 6 permet de déterminer rapidement la
charge complémentaire de R32 à introduire, en
fonction de la longueur de la liaison frigorifique.
Tableau 6
Longueur de liai-
son
Charge complé-
mentaire
La première chose à faire est de déterminer la
quantité de R32 à charger. Cette opération est
à effectuer par un spécialiste agréé uniquement.
La charge doit être exécutée comme suit :
1. Remplacez la pompe à vide par une bouteille de
R32 (charge en phase liquide).
2. Ouvrez le robinet de la bouteille.
3. Ouvrez prudemment et légère-
ment le robinet bleu du mano-
mètre BP et surveiller la valeur
affichée par la balance.
4. Dès que la valeur affichée correspond à la valeur
calculée, fermez le robinet bleu du manomètre BP
puis celui de la bouteille de fluide sans débran-
cher aucun flexible.
NB : Si la charge complémentaire n'a pas pu être
atteinte (pression trop basse dans la bouteille), il
sera nécessaire de poursuivre l'opération, instal-
lation en fonctionnement, (en FROID et en mode
TEST) et en ouvrant doucement le robinet du
manomètre BP pour éviter un afflux soudain de
fluide à l'état liquide à l'aspiration du compres-
seur.
~15 m 20 m
Aucune +100 g
R32
Liquide
g/m
20
g/m
Gaz
