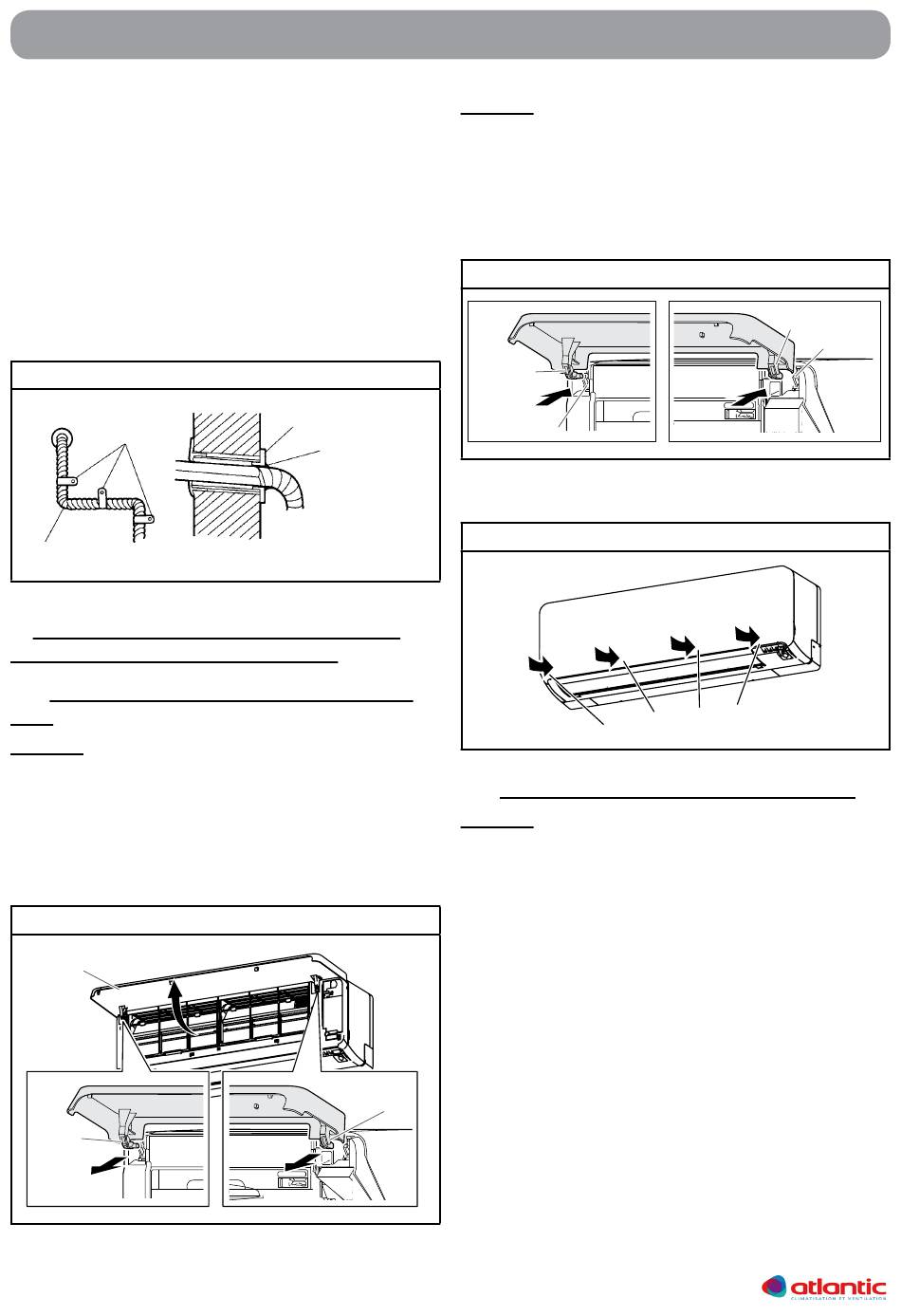

Demontage Et Remontage De La Façade De L'unité Intérieure; Dépose Et Repose De La Grille D'entrée D'air; Dépose Et Repose Du Panneau Frontal - Atlantic R32 Notice D'installation

4. Serrez temporairement le câble de connexion le
long du tuyau de connexion avec du ruban vinyle.
(Envelopper jusqu'à environ 1/3 de la largeur du
ruban depuis le bas du tuyau de façon à ce que
l'eau n'entre pas.)
5. Attachez les liaisons sur le mur extérieur avec
des colliers
6. Remplissez le fourreau (non fourni dans le mur)
avec du mastic (non fourni) pour éviter que l'eau
et le vent n'y pénètre
7. Attachez le tuyau d'évacuation des condensats
au mur extérieur etc..
fig. 12
Colliers (non fournis)
Liaison
7. DEMONTAGE ET REMONTAGE DE LA
fAÇADE DE L'UNITÉ INTÉRIEURE
7.1. Dépose et repose de la grille d'entrée
d'air
Dépose
1. Tenez la grille avec les deux mains sur le côté,
puis tirez vers l'avant jusqu'à ce qu'elle soit
accrochée.
2. En maintenant la grille dans une position horizon-
tale, tirez l'axe de montage sur la gauche et la
droite pour la relâcher.
fig. 13
Grille d'entrée d'air
Tige de
montage
26
installation de l'unité intérieure
Fourreau à l'extérieur
(non fourni)
Mastic
Mur Extérieur
Tige de
montage
Repose
1. Fixez les tiges de montage gauche et droite en
direction de la flèche vers le roulement supérieur
du panneau tout en maintenant la grille d'entrée
d'air à l'horizontale. Appuyez dessus jusqu'à ce
que les deux tiges s'enclenchent.
fig. 14
Tige de
montage
Roulement
2. Appuyez sur la grille d'entrée d'air et fermez-la.
fig. 15
Appuyez ici
7.2. Dépose et repose du panneau frontal
Dépose
1. Retirez les couvercles inférieurs. (Enfoncez les
marques sur le côté, puis faites-les glisser).
2. Retirez les protège-vis (2 emplacements) sur
le bas du panneau avant, puis retirez les vis (4
emplacements).
3. Enfoncez les marques (2 emplacements) sur le
haut du panneau avant pour libérer les attaches
(3 emplacements), puis tirez le panneau avant
vers vous.
4. Pincez l'étiquette sur le couvercle de commande
pour libérer le crochet, puis ouvrez.
Tige de montage
Roulement
