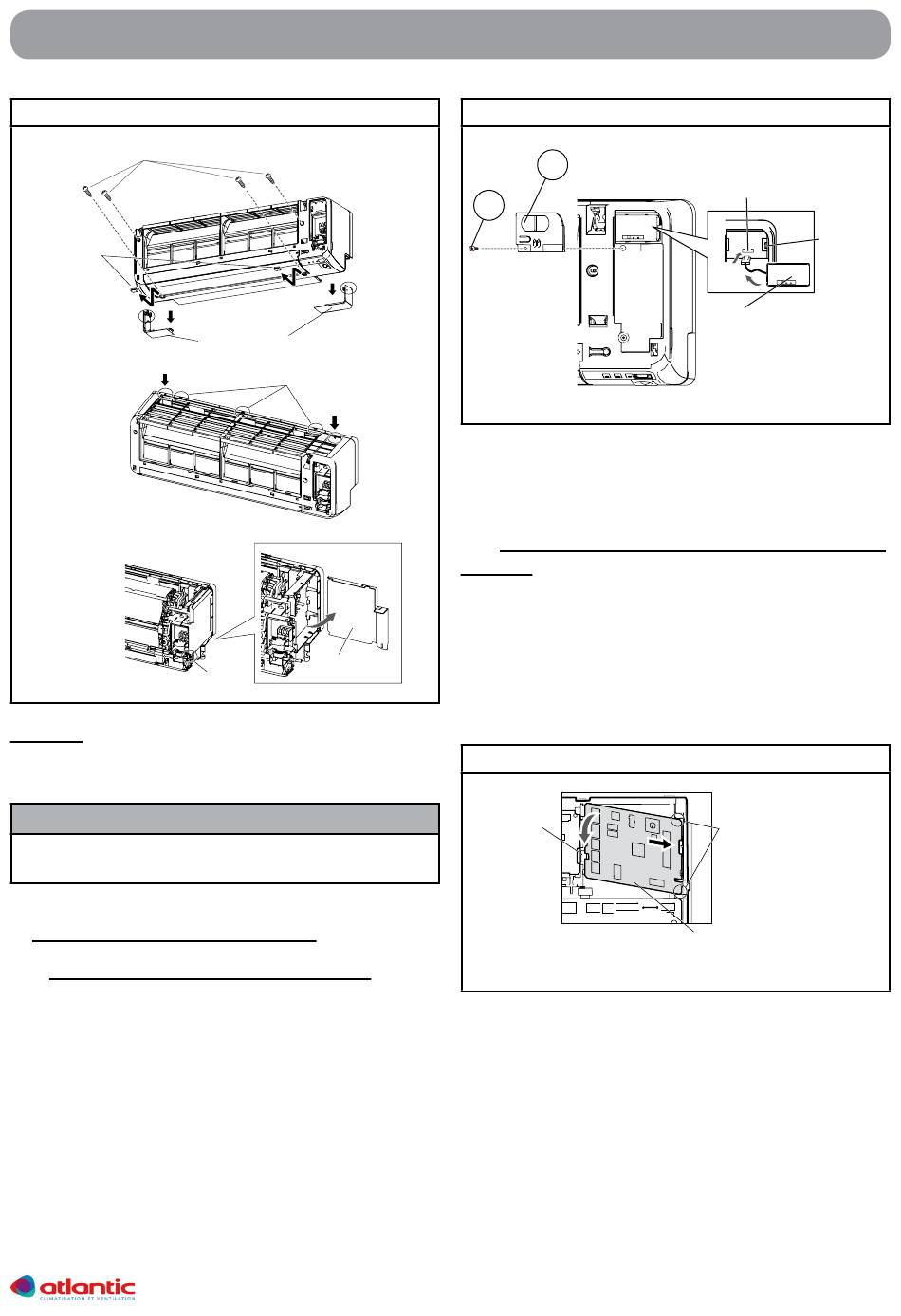

fig. 16
Vis (4 emplacements)
Protège-vis
Marques (triangle)
Marques (triangle)
Repose
Procéder dans l'ordre inverse de la dépose.
ATTENTION
Remplacer les 4 vis et les 2 protège-vis lors du
remplacement.

8. INSTALLATION DU KIT WLAN

8.1. Installation de l'adaptateur WLAN

1. Retirez la grille d'entrée d'air (voir «7.1. Dépose
et repose de la grille d'entrée d'air», page 26).
2. Retirez la vis (1) puis le cache (2) (voir Fig. 17).
3. Raccorder le câble de l'adaptateur WLAN à l'unité
intérieure.
4. Insérez le côté gauche de l'adaptateur WLAN en
premier, pour le placer dans le boîtier de l'adapta-
teur WLAN. Poussez le côté droit jusqu'à ce que
l'étiquette soit fermement positionnée.
5. Mettre en place le cache (2) et visser la vis (1)
(Fermez le grillage et la grille d'entrée d'air (voir
Fig. 17).
installation de l'unité intérieure
Marques
(triangle)
Couvercles inférieurs
Crochet (3 emplacements)
Marques (triangle)
Couvercle de
commande
Étiquette
fig. 17
2
1
6. Mettre en place la grille d'entrée d'air (voir «7.1.
Dépose et repose de la grille d'entrée d'air», page
26).
8.2. Installation de la PCB d'entrée/de sortie
externe
1. Retirez la grille d'entrée d'air, le panneau avant,
et le couvercle de commande (voir «7.1. Dépose
et repose de la grille d'entrée d'air», page 26).
2. Insérez la PCB sur les fermoirs (2 emplace-
ments). Enfoncez la PCB dans son logement (voir
Fig. 18).
fig. 18
Fermoir
3. Déconnectez le fil de l'adaptateur WLAN (CN65),
puis remplacez-le par le fil de la PCB d'entrée/de
sortie externe.
4. Crochetez le fil de l'adaptateur WLAN au boîtier
de commande. Fixez-le avec un serre-câble.
Connecteur WLAN
Connecteur et câble
de l'adaptateur WLAN
Fermoirs
(2 emplacements)
PCB d'entrée/
de sortie externe
Étiquette
