Atlantic R32 Notice D'installation page 29

ATTENTION
Insérez le tuyau d'évacuation et le bouchon des
condensats fermement. Le tuyau d'évacuation doit
être dirigé vers le bas pour éviter les fuites d'eau.
Lors de l'insertion, assurez-vous de ne pas intro-
duire de la matière en plus de l'eau. Si n'importe
quel autre matière est jointe, elle pourrait causer
des détériorations et une fuite d'eau.
Après avoir enlevé le tuyau d'évacuation, assurez-
vous de ne pas oublier de remonter le bouchon
d'évacuation.
Assurez-vous de fixer le tuyau d'évacuation des
condensats en dessous des liaisons frigorifiques
avec un adhésif.
Lors de l'installation, assurez-vous de prendre les
précautions nécessaires afin d'empêcher l'eau
des condensats de geler à basse température. Un
tuyau d'évacuation bloqué par de l'eau gelée peut
entraîner une fuite d'eau pour l'unité intérieure.

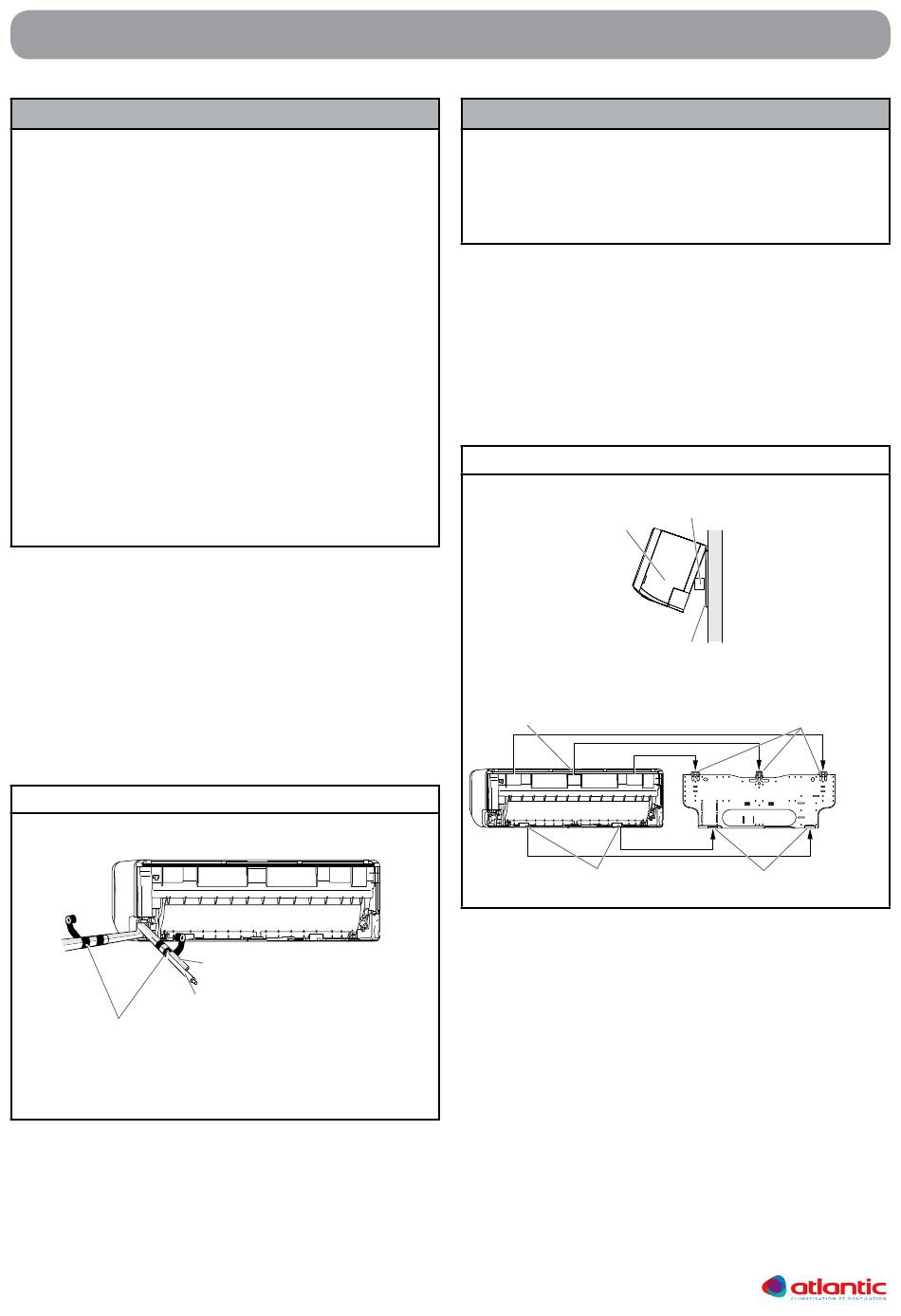

Sortie tuyauterie arrière ou tuyauterie droite
1. Installez les liaisons frigorifiques et le tuyau
d'évacuation des condensats dans la direction
de l'orifice mural, et entourez les avec du ruban
adhésif.
2. Installer la tuyauterie de façon à ce que le tuyau
d'évacuation des condensats se trouve au fond.
3. Envelopper les tuyaux de l'unité intérieure qui
sont visibles de l'extérieur avec du ruban décora-
tif.
fig. 6
Sortie droite
Tuyau d'évacuation des condensats
Assembler avec un ruban adhésif
24
installation de l'unité intérieure
Liaison de raccordement (au-dessus)
(en dessous)
ATTENTION
Insérer le tuyau de vidange et le bouchon de vi-
dange dans l'orifice de vidange, en veillant à ce
qu'il entre en contact avec l'arrière de l'orifice de vi-
dange, puis le monter. Si le tuyau de vidange n'est
pas correctement branché, une fuite se produira.
Installation de l'unité intérieure
Suspendez l'unité intérieure par les crochets hauts
du support mural de fixation.
Insérez une cale entre l'unité intérieure et le support
mural de fixation pour isoler le bas de l'unité inté-
rieure du mur.
fig. 7
Unité intérieure
Support de
crochet mural
Centre du rail supérieur
(Raccords de tuyauterie)
Après avoir accroché l'unité intérieure aux crochets
supérieurs, accrocher les liaisons frigorifiques de
l'unité intérieure aux 2 crochets inférieures tout en
abaissant l'unité et en la poussant contre le mur.
(Espaceur)
Crochets du haut
Crochets du bas
