Enregistrement des réglages
Réglages
Paramétrage de l'adresse de la télécom-
mande
Paramétrage du nettoyage du filtre
Paramétrage de
Refroidissement
la compensation
de température
de l'unité inté-
Chauffage
rieure
Paramétrage de
Refroidissement
la compensation
de température
télécommande
Chauffage
filaire
Redémarrage automatique
Commutation de la sonde de tempéra-
ture intérieure (mesure de la température
ambiante)
Codage de la télécommande
Contrôle entrée externe
Contrôle du basculement de la tempéra-
ture de la pièce sur la télécommande filaire
Commande du ventilateur de l'unité inté-
rieure pour des économies d'énergie en
mode froid
Borne de sortie externe
Contrôle de la pièce du serveur

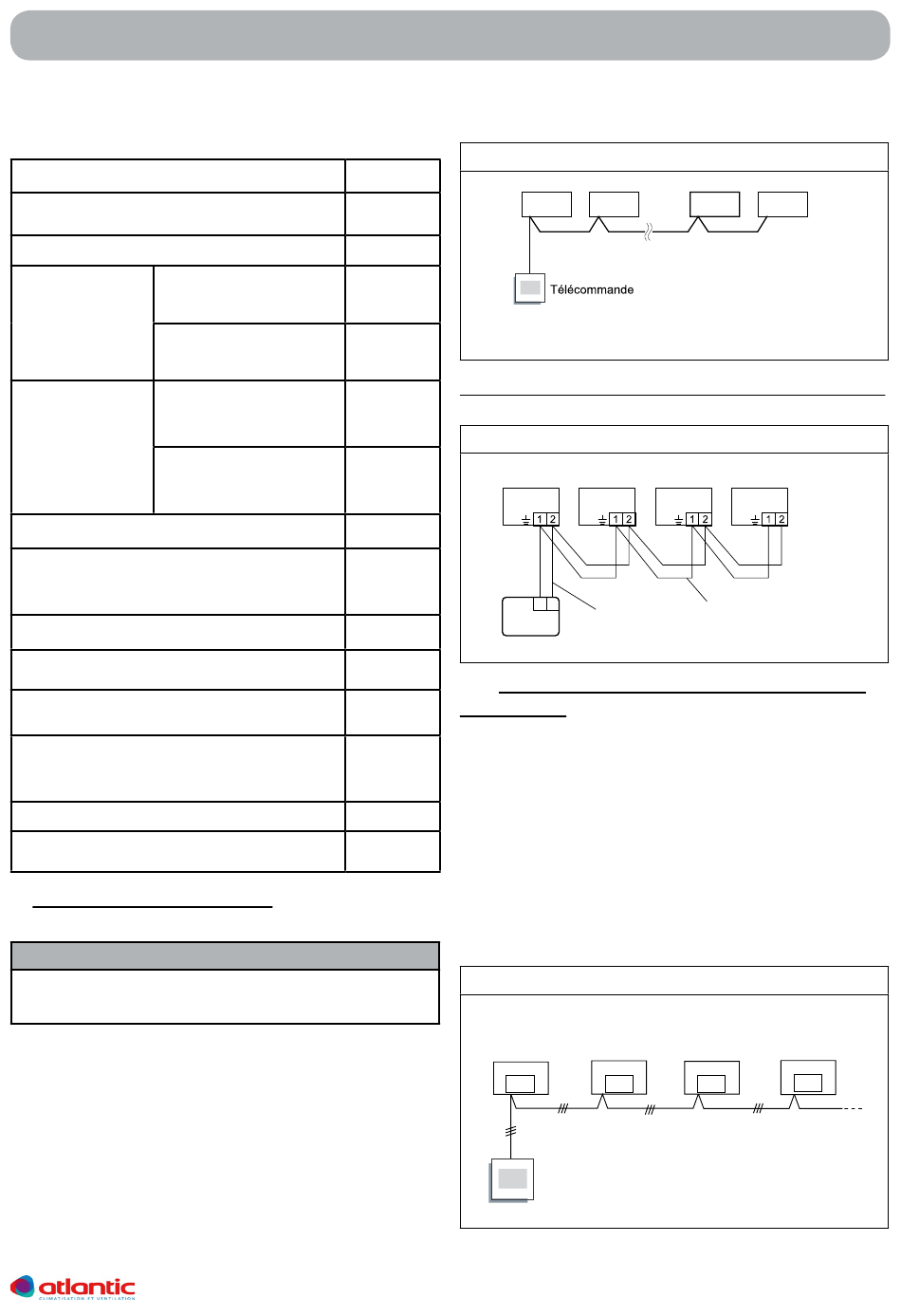

5. CONTRôLE DE GROUPE
I ATTENTION
Assurez-vous de couper le disjoncteur avant d'ef-
fectuer des réglages.
Une seule télécommande peut commander plusieurs
appareils. Dans ce cas, toutes les unités intérieures
connectées fonctionnent suivant le même réglage (ce-
lui de la télécommande). Ces appareils doivent utiliser
le même type de télécommande.
télécommande
:
Valeurs
Connectez jusqu'à 16 unités intérieures:
fig. 28
U.I. . * U.I. .
B C
A
U.I. . * U.I. .
B C D
* Unité intérieure
A
Câble de la télécommande:
* Unité intérieure
Exemple de câblage pour une télécommande à 2 fils:
Câble de la télécommande: A+B+C+D+E ≤ 500 m
fig. 29
Unité intérieure 1 Unité intérieure 2 Unité intérieure 3 Unité intérieure 4
Unité intérieure 1 Unité intérieure 2 Unité intérieure 3 Unité intérieure 4
1 2
1 2
R W
Câble de la télécommande
R W
Câble de la télécommande
Télécommande
Télécommande
5.1. Paramétrage de l'adressage de la télé-
commande
Les adresses sont automatiquement réglées au dé-
marrage initial de la télécommande. Dans un tel cas,
ne changez pas l'adresse de la télécommande pour
l'unité intérieure, et conservez-la sur le paramètre ini-
tial «00».
Configurez les adresses manuellement seulement
lors de l'utilisation de différents numéros d'adresse.
Réglez l'adresse de la télécommande de chaque uni-
té intérieure à l'aide du réglage des fonctions (fonc-
tion «00»).
Configurez également l'adresse sur la télécom-
mande.
fig. 30
Unité intérieure 1 Unité intérieure 2 Unité intérieure 3 Unité intérieure 4
RC AD RC AD
01 02
Télécommande
U.I. . U.I.
D E
U.I. . U.I.
E
A+B+C+D+E ≤ 500 m
Bus de communication
Bus de communication
RC AD RC AD
04
03
