3. INSTALLATION

3.1. Procédure d'installation

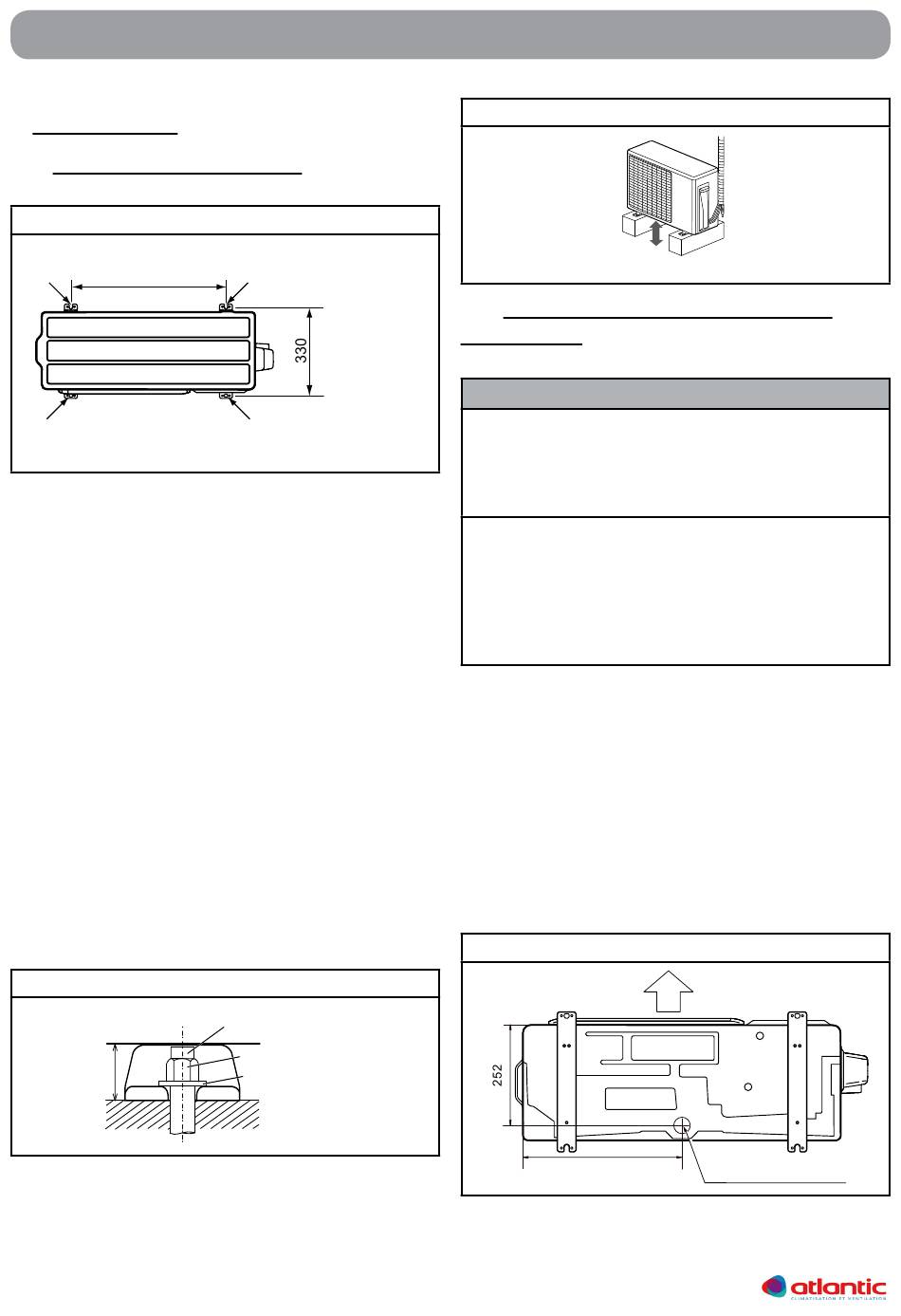

fig. 8
580
1. Fixez les 4 boulons d'ancrages à l'emplacement
indiqué par les flèches (Fig. 8).
2. Ne pas installer l'unité directement sur le sol.
Vérifiez que l'emplacement choisi pour l'installa-
tion est à même de supporter son poids.
3. Les fondations devront supporter les berceaux de
l'unité extérieure et avoir une épaisseur totale de
50 mm ou plus.
4. Selon les conditions d'installation l'unité exté-
rieure, des vibrations peuvent se propager pen-
dant le fonctionnement provoquant par exemple
du bruit. Aussi, vous pouvez fixer au moment
de l'installation des produits pour amortir le bruit
(exemple : supports antivibratiles - accessoires
climatisation).
5. Assurez-vous lors de la pose des fondations
d'avoir suffisamment d'espace pour installer les
raccordements frigorifiques.
6. Fixez solidement l'unité extérieure aux fondations
(utilisez un jeu (non fourni) comprenant 4 boulons
M10, des écrous et des rondelles).
7. Les boulons devront dépasser de 20 mm.
fig. 9
20
8. Fixez fermement avec des boulons sur un bloc
solide. (Utilisez 4 ensembles boulon, écrou et
rondelles M10 non fournis.)
12
UNITés exTérIeUres
Unité : mm
Boulon
Écrou
Bloc
Unité : mm
fig. 10
50 mm ou plus
3.2. Installation de l'évacuation des
condensats
I ATTENTION
Effectuez l'installation
condensats selon la notice, et assurez-vous qu'ils
s'écoulent correctement. Si l'installation n'est pas
menée à bien, l'eau peut s'égoutter vers le bas
depuis l'unité.
Dans les régions froides, n'utilisez pas la sortie de
condensats : l'eau qui s'écoule peut prendre en
glace dans le tube par temps très froid. De plus,
les orifices de l'embase de l'unité extérieure ne
devront jamais être bouchés. Dans certains cas,
il peut être nécessaire de prévoir une résistance
antigel pour l'écoulement.
• Sur les appareils réversibles, de l'eau de condensa-
tion s'écoule pendant l'utilisation en mode chauffage.
Dans ce cas, raccordez l'écoulement des condensats
à un tuyau PVC de 16 mm de diamètre, en prenant
toutes les précautions pour éviter la prise en glace de
l'évacuation.
• Lorsque la sortie des condensats est raccordée,
bouchez les orifices inutilisés à la base de l'unité ex-
térieure avec les bouchons en caoutchouc et finissez
avec du mastic afin d'éviter tout risque de fuite.
fig. 11
399
d'évacuation
AIR
Orifice de montage tuyau
d'évacuation des condensats
des
