Une Seule Unité Extérieure; Plusieurs Unités Extérieures - Atlantic R32 Notice D'installation

2.1. Une seule unité extérieure
Dessus de l'unité extérieure non couvert

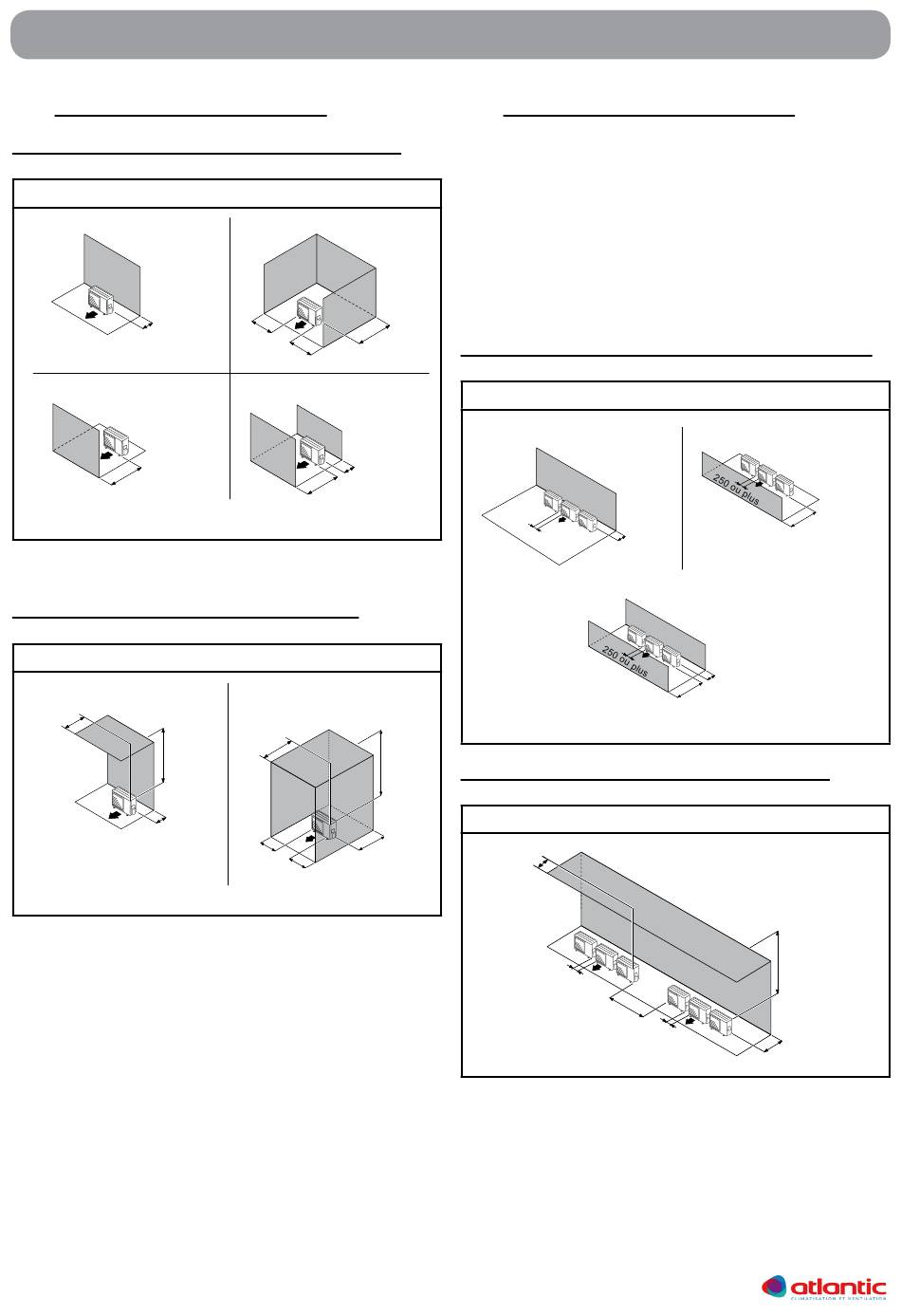

fig. 1
(1) Obstacles uniquement derrière
100 ou plus
(3) Obstacles devant
600 ou plus
Unités : mm
Dessus de l'unité extérieure couvert
fig. 2
(1) Obstacles derrière et au dessus
Max. 200
600 ou plus
100 ou plus
Unités : mm
Si l'espace est plus vaste que mentionné, les condi-
tions seront les mêmes qu'en l'absence d'obstacle.
10
UNITés exTérIeUres
(2) Obstacles derrière et sur les côtés
100 ou plus
100 ou plus
250 ou plus
(4) Obstacles devant et derrière
100 ou plus
600 ou plus
(2) Obstacles derrière, sur les côtés et au
dessus
Max. 200
6 0 0 o u
plus
100 ou plus
100 ou plus
250 ou plus
2.2. Plusieurs unités extérieures
• Pensez à laisser au moins 250 mm d'espace entre
chaque unités extérieures.
• Si vous faites passer les tuyaux sur le côté de l'unité
extérieure, pensez à prévoir leur emplacement.
• Ne pas installer plus de trois unités côte à côte (en
ligne) et prévoir un espace suffisant comme indiqué
sur les figures suivantes.
Dessus des unités extérieures non couvert
fig. 3
(1) Obstacles uniquement derrière
250 ou plus
200 ou plus
(3) Obstacles devant et derrière
Dessus des unités extérieures couvert
fig. 4
Max. 300
250 ou plus
1 500 ou plus
250 ou plus
(2) Obstacles uniquement devant
1 000 ou plus
200 ou plus
1 000 ou plus
1 500 ou plus
200 ou plus
