Mise En Service De L'installation; Test D'étanchéité (Mise En Pression Des Liaisons Frigorifiques Et De L'unité Intérieure) - Atlantic R32 Notice D'installation

1. Retirez les bouchons des liaisons frigorifiques.
2. Après avoir correctement positionné les raccords
face à face, serrez les écrous à la main jusqu'au
contact et finissez à la clé dynamométrique (Fig.
18) selon les couples indiqués dans le Tableau 5.

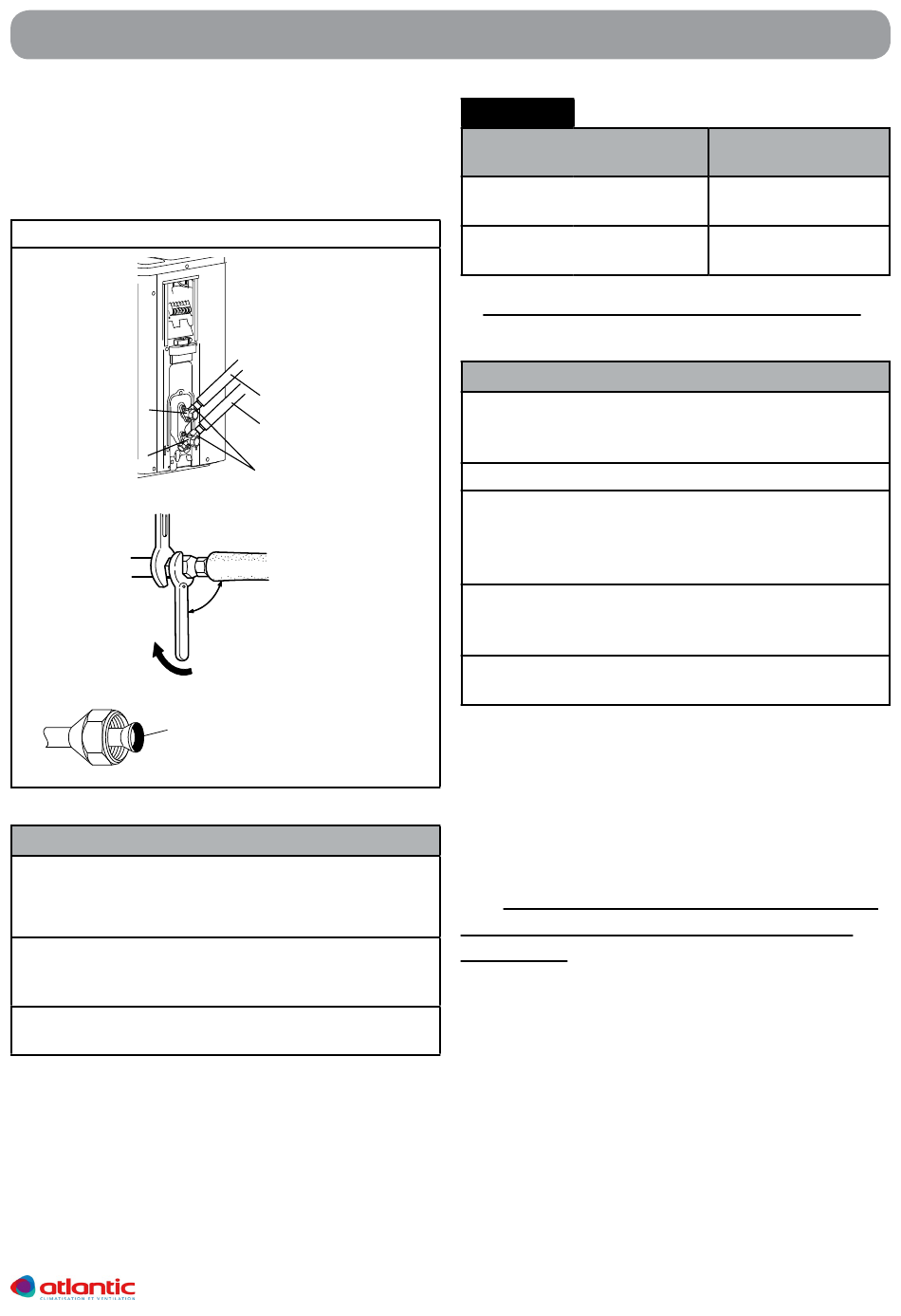

fig. 18
Vanne à 2 voies
(liquide)
Vanne à 3 voies
(gaz)
Côté unité
Pour éviter les risques de fuites de gaz
et assurer un serrage facile, huilez les portées
et les filetages à l'huile frigorifique POE.
N'utilisez pas d'huile minérale.
I ATTENTION
Pour une meilleure étanchéité effectuez un double
serrage (serrez une fois au couple puis desserrez
puis resserez de nouveau au couple).
Afin de ne pas déformer le panneau externe, po-
sitionnez les éléments principaux avec une clé et
serrez avec une clé dynamométrique.
Ne pas prendre appui sur le bouchon aveugle au
risque de causer une fuite.
UNITés exTérIeUres
Tuyau de raccordement
(liquide)
Tuyau de
raccordement (gaz)
Raccord conique
Clé de retenue
90°
Clé dynamomé-
trique
Tableau 5
Diamètre des écrous
flare
6,35 mm (1/4")
9,52 mm (3/8")

6. MISE EN SERVICE DE L'INSTALLATION

I ATTENTION
Cette opération est effectuée par un profession-
nel qualifié possédant une attestation de capacité
conformément au code de l'environnement.
L'utilisation d'une pompe à vide est impératif.
Utilisez une pompe à vide, des manomètres et des
flexibles n'ayant servi exclusivement qu'avec du
réfrigérant R32 afin de ne pas endommager l'ins-
tallation.
L'unité extérieure ne contient pas de réfrigérant
supplémentaire pouvant servir à purger l'installa-
tion ou à contrôler les fuites.
Une charge complémentaire est éventuellement
nécessaire (voir conditions).
NB : L'utilisation de flexibles avec vannes ¼ de
tour facilite les manipulations lors de la mise en
service (pas de purge des flexibles car possibilité
de les tirer au vide et de les isoler).
Les vannes sont à positionner à l'opposé du jeu
de manomètres.
6.1. Test d'étanchéité (mise en pression
des liaisons frigorifiques et de l'unité
intérieure)
1. Retirez le capuchon de protection de l'orifice
de charge (Schrader) situé sur la vanne «gaz»
(grosse) et raccordez dessus le flexible bleu (coté
muni d'un poussoir de valve en bon état), l'autre
coté du flexible bleu étant relié au robinet bleu du
manomètre BP.
2. Raccordez le flexible jaune sur une bouteille
d'azote munie de son détendeur, l'autre coté du
flexible jaune étant relié à la voie centrale du jeu
de manomètres. S'assurer que les robinets rouge
du manomètre HP et bleu du BP sont fermés.
Couple de serrage
16 à 18 N●m
