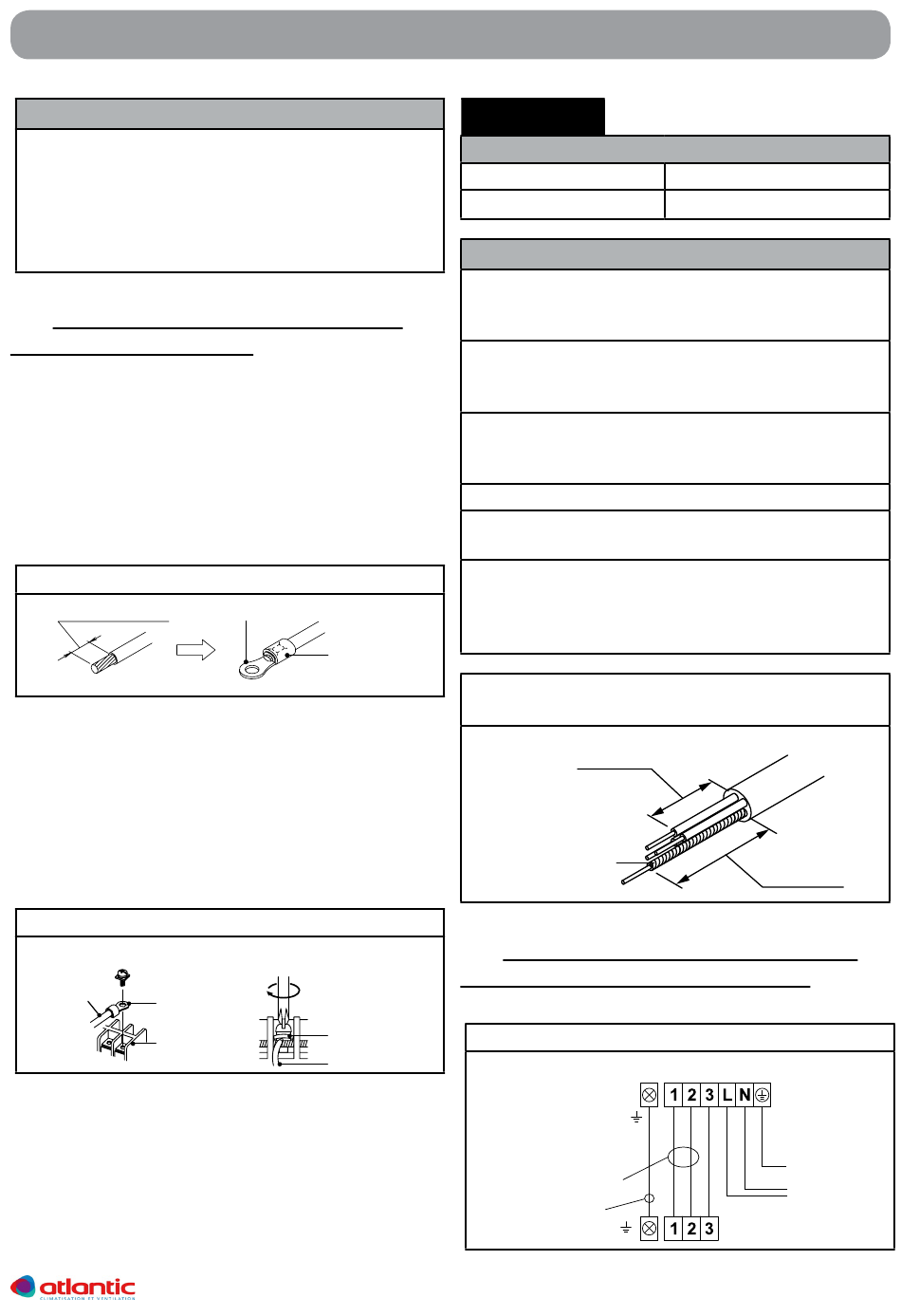

I ATTENTION
- Touchez la partie métallique (la boîte de com-
mande non peinte par exemple) de l'unité inté-
rieure ou extérieure pendant 10 secondes mini-
mum. Évacuez l'électricité statique de votre corps.
- Ne touchez jamais le bornier ou le motif de la
carte électronique.
7.3. Connexion des câbles et fils élec-
triques sur les borniers
Le fil souple type HO7RNF est utilisable moyennant
quelques précautions :
1. Dénudez l'extrémité des conducteurs sur environ
10 mm.
2. Avec une pince à sertir, posez en bout de fil une
cosse ronde à sertir du diamètre correspondant
aux vis du bornier.
fig. 21
Dénuder
: 10 mm
3. Ne serrez pas trop fermement la cosse sur le
bornier à l'aide d'un tournevis approprié afin de
ne pas endommager ou casser la vis.
4. L'utilisation de fils souples sans cosses rondes
serties est formellement déconseillée.
5. Respecter les couples de serrage indiqué Tableau
8.
6. Ne pas fixer deux câbles avec une vis sur la
même borne.
fig. 22
rondelle spéciale
Vis avec
Câble
Cosse ronde sertie
Bornier
7. Utilisez une cosse ronde sertie et serrez selon les
couples de serrage, sinon un échauffement peut
se produire et causer de lourds dégâts.
UNITés exTérIeUres
Cosse ronde sertie
Manchon
spéciale
Vis avec rondelle
Cosse ronde
sertie
Tableau 8
Couple de serrage N·m
Vis M4
Vis M5
ATTENTION
Faites correspondre les numéros du bornier, les
couleurs et les codes des câbles de connexion de
l'unité intérieure avec ceux de l'unité extérieure.
Connectez solidement les câbles de connexion au
bornier. Une installation imparfaite risque de cau-
ser un incendie.
Insérez fermement le câble de connexion dans le
bornier. Un câble mal inséré constitue un risque de
faux contact.
N'oubliez pas la mise à la terre de l'installation.
Utilisez le branchement de mise à la terre unique-
ment pour la connexion entre deux unités.
Ne pas attacher un fil rigide avec une cosse ronde
sertie. La pression sur la cosse peut provoquer
des dysfonctionnements et échauffer anormale-
ment le câble.
fig. 23 - Câble d'alimentation de l'unité
extérieure
60 mm
Fil de terre
7.4. Câblage de l'interconnexion et de
l'alimentation sur l'unité extérieur
fig. 24 - Diagramme de câblage
Bornier unité extérieure
Ligne électrique
Ligne de terre
Bornier unité intérieure
1,2 à 1,8
2,0 à 3,0
75 mm
TERRE
TERRE
Ligne de terre
Alimentation
