ATTENTION
Assurez-vous que les murs pourront supporter
le poids des unités intérieures, pour éviter leurs
chutes et des blessures éventuelles.
Ne pas installer l'unité intérieure dans les lieux
suivants :
Les bords de mers, où la forte concentration de sel
peut détériorer les parties métalliques provoquant
des chutes de pièces ou des fuites d'eau provenant
des unités.
Une pièce contenant de l'huile minérale et sujette
aux projections d'huile ou de vapeur (une cuisine
par exemple). Cela pourrait détériorer les parties
plastiques et provoquerait la chute de pièces ou
des fuites d'eau provenant des unités.
Ne pas installer l'unité près d'une source de cha-
leur, vapeur ou de gaz inflammable.
Lieu de production de substances qui compro-
mettent l'équipement, tel que le gaz sulfurique, le
gaz de chlore, l'acide, ou l'alcali. Il fera corroder
les tuyaux de cuivre et les joints causant la fuite de
liquide réfrigérant.
Un endroit avec des fuites de gaz combustible,
contenant les fibres de carbone ou des poussières
inflammables en suspension, ou des particules vo-
latiles inflammables tels que du diluant pour pein-
ture ou de l'essence. Si le gaz fuit et se répand
autour de l'unité, il peut s'enflammer.
Ne pas installer l'unité intérieure dans un endroit où
il y a un risque de fuite de gaz dangereux
Une zone où on produit de l'ammoniaque et où des
animaux peuvent uriner sur l'unité extérieure
Ne pas utiliser l'unité pour des cas spéciaux,
comme le stockage de nourriture, les plantes etc...
Cela peut dégrader la qualité des objets stockés
Installez l'appareil à un endroit où la vidange ne
pose aucun problème.
Installez l'unité intérieure, l'unité extérieure, les
câbles d'alimentation, les câbles d'interconnexion
et les câbles de la télécommande au minimum à 1
m d'une télévision ou d'un récepteur radio. Cette
précaution est destinée à éviter les interférences
sur le signal de réception de la télévision ou du
bruit sur le signal radio (Cependant, même à plus
d'1 m les signaux peuvent être encore perturbés)
Si des enfants de moins de 10 ans peuvent appro-
cher des unités, prenez toutes les mesures néces-
saires pour qu'ils ne puissent toucher à celles-ci.
22
installation de l'unité intérieure
Installez l'unité intérieure sur un mur où la hauteur
par rapport au sol est supérieure à 1,8 m.

3. INSTALLATION

ATTENTION
Ne pas heurter, ni bouger le détecteur de présence.
Ceci risque de causer des dommages ou un dys-
fonctionnement.
Ne pas toucher le détecteur. Toute rayure ou pous-
sière risque de conduire à une détection incorrecte.
Ne pas placer des objets à proximité du détecteur
de présence. Installer les unités en dehors de la
zone de détection du capteur.

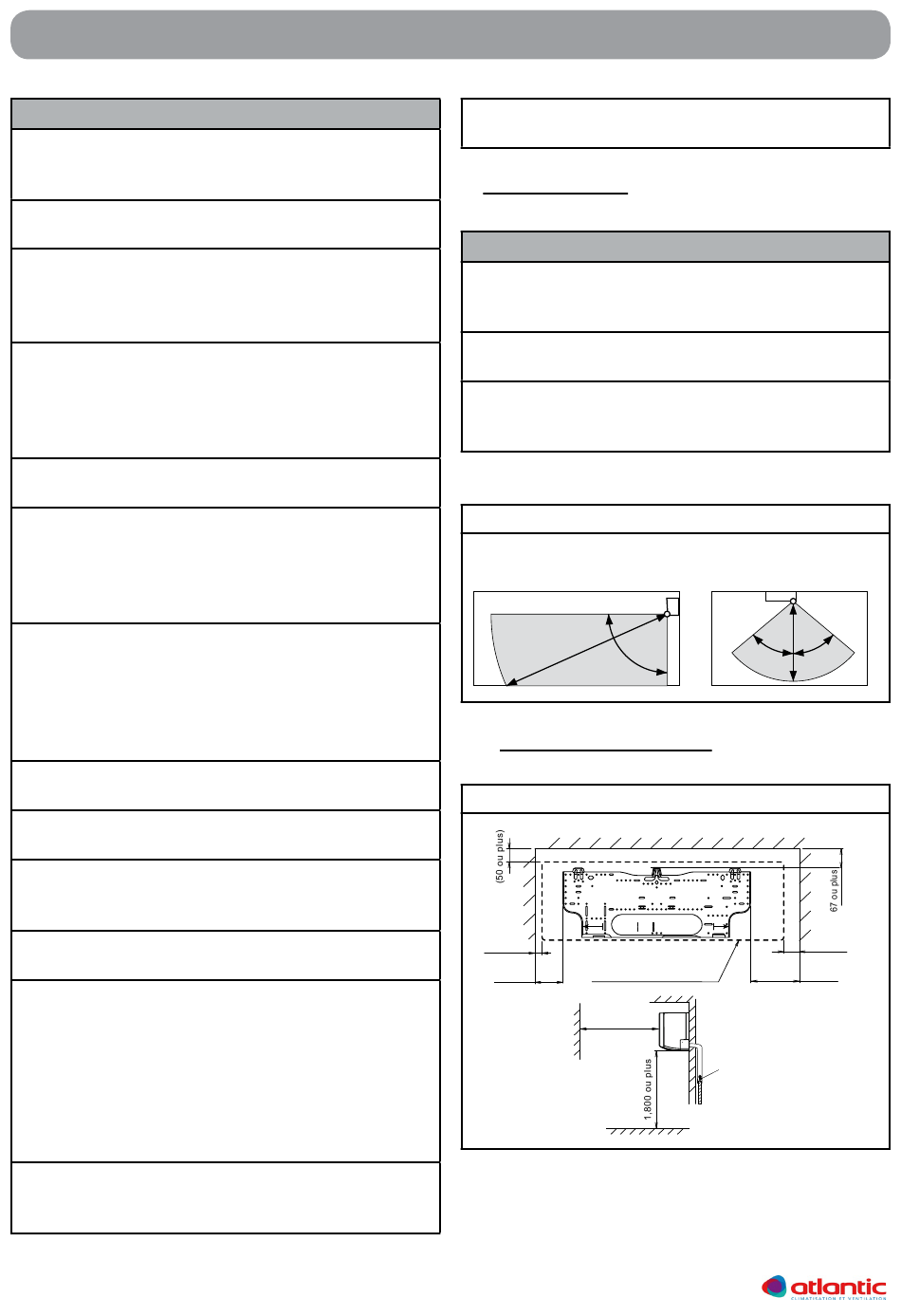

La plage de détection du détecteur de présence est
la suivante:
fig. 1
Angle vertical 90°
(vue latérale)
6 m

3.1. Espaces d'installation

fig. 2
(40 ou plus)
Support de crochet mural
107 ou plus
Description de l'unité intérieure
1,500 ou plus
* La distance entre le support mural et le plafond doit
être de 67 mm minimum.
** La distance entre le support mural et le mur latéral
doit être de 183 mm minimum.
Angle horizontal 100°
(vue de dessus)
6 m
90°
50°
Le raccordement des liaisons
doit être installé à l'extérieur.
50°
Unité : mm
(70 ou plus)
183 ou plus
