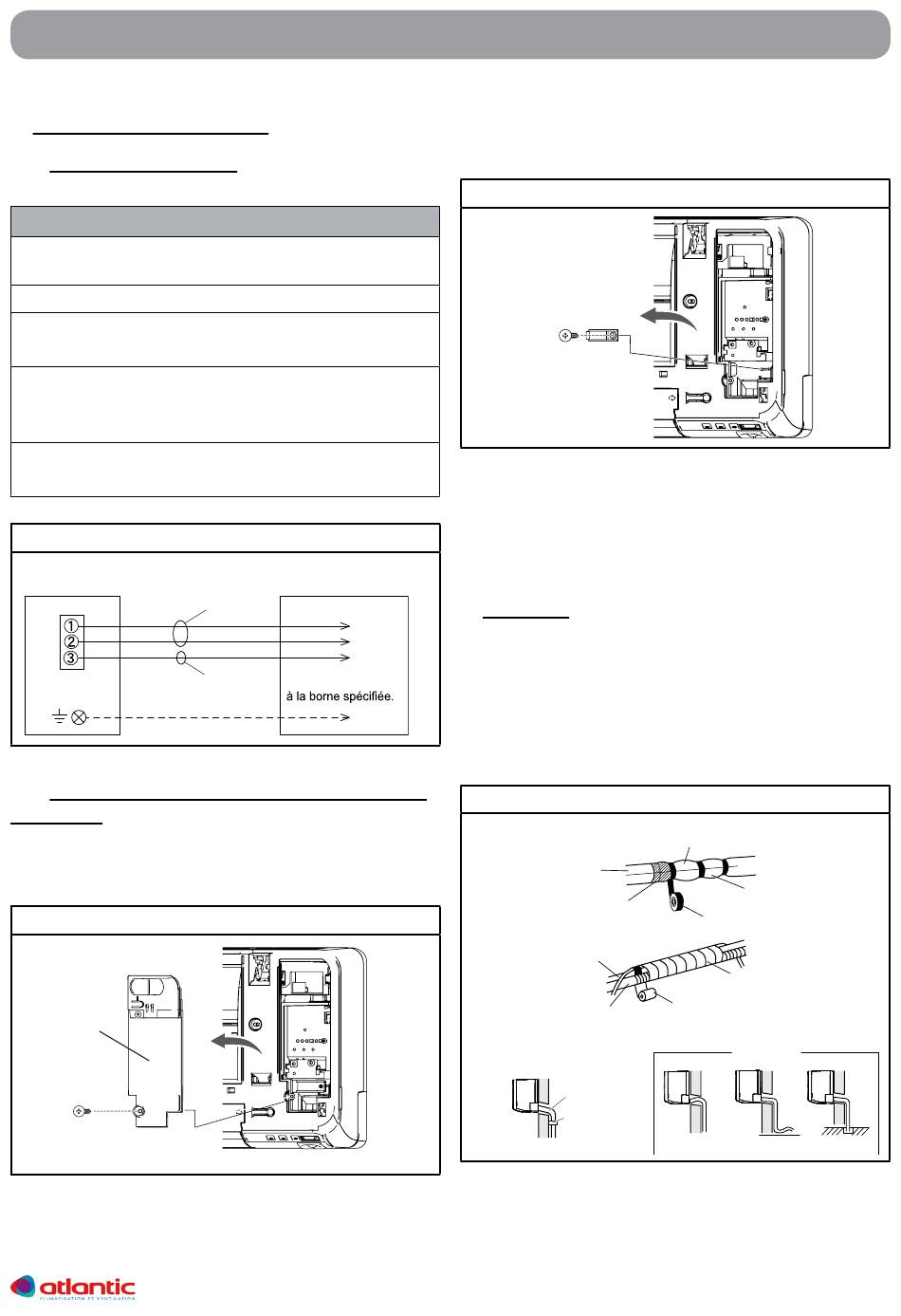

5. CâBLAGE ÉLECTRIqUE
5.1. Schéma de câblage
ATTENTION
Avant de brancher les fils, assurez-vous que l'ali-
mentation est coupée.
Chaque câble doit être connecté fermement.
Les câbles ne devront pas toucher les liaisons
frigorifiques.
Des câbles mal connectés au bornier peuvent
être à l'origine d'une surtension ou de dysfonction-
nements.
Les câbles connectés doivent correspondre
aux numéros des borniers.
fig. 8
Type 60245 IEC57
UNITÉ INTÉRIEURE
Taille du câble 1,5mm
(Inter-unités)
BORNIER
Ligne de mise à la terre
5.2. Câblage de l'interconnexion sur l'unité
intérieure
1. Ouvrir la grille d'entrée d'air. Retirez le cache
bornier (enlevez une vis).
fig. 9
Grillage
Vis
installation de l'unité intérieure
UNITÉ EXTÉRIEURE
2
Ligne
d'alimentation
Ligne de
Veuillez connecter
commande
2. Retirez le serre câble (enlevez une vis). Faire
attention au crochet du serre-câble.
fig. 10
Serre-câble
Vis
3. Préparez les câbles comme indiqué
4. Connectez complètement le câble dans le bor-
nier.
5. Fixez le câble avec le serre-câble et remettre le
cache bornier en place.

6. fINITION

1. Isolez entre les liaisons.
2. Isolez les liaisons d'aspiration et de refoulement
séparément.
3. Pour les deux sorties enveloppez les liaisons
avec de l'isolant. Fixez le tout avec du ruban
adhésif.
fig. 11
Tuyau de raccordement
(isolation thermique)
Attacher ensemble les tuyaux de
façon à ce qu'il n'y ait pas d'espace.
Tuyau
Tuyau d'évacuation
des condensats
CORRECT
Tuyau de vidange
Tuyau de vidange
Chevauchement de l'isolant
Tuyau d'unité intérieure
(isolation thermique)
Ruban vinyle*
Envelopper avec du ruban adhésif
Ruban adhésif (accessoire)
INTERDIT
Levée Onde Extrémité dans l'eau
