Câblage
1. Retirez le couvercle de service de l'unité exté-
rieure. Voir le chapitre 4 dépose du couvercle de
service.
2. Retirez le serre-câble de l'unité extérieure.
3. Branchez le câble d'alimentation et le câble de
raccordement sur la borne.
4. Fixez le câble d'alimentation et le câble de rac-
cordement à l'aide du serre-câble.
5. Poser le couvercle de service. Voir le chapitre "4.
Démontage et montage du couvercle de service",
page 13.

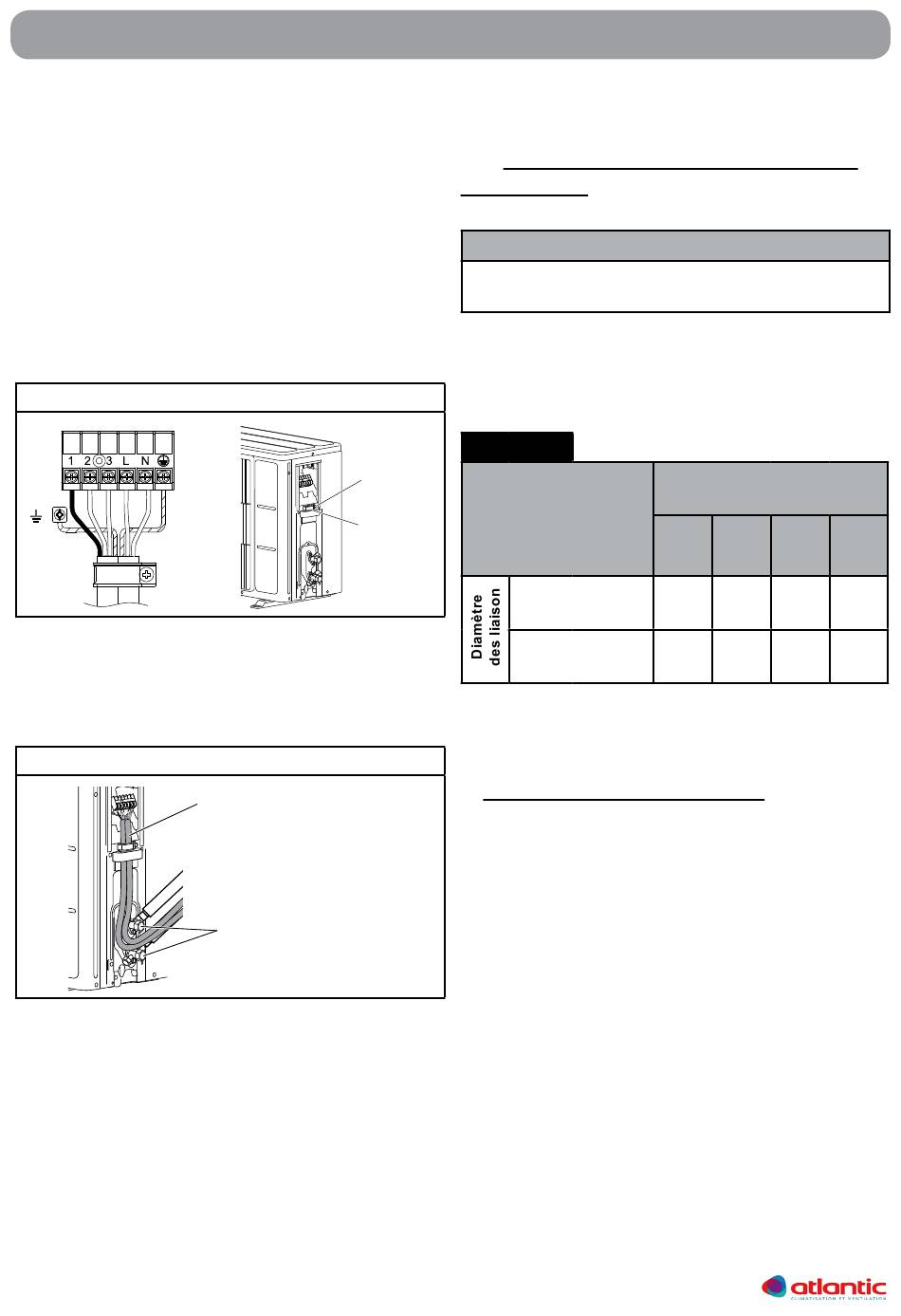

fig. 25
Acheminez le câble de raccordement et le câble d'alimen-
tation à l'arrière de l'unité extérieure entre les 2 vannes
comme indiqué dans la figure. (Pour faciliter l'installation
du cache vanne.)
fig. 26
20
UNITés exTérIeUres
Vis
Serre-câble
Câble de raccordement et
câble d'alimentation
Vannes
7.5. Isolation calorifique des raccords
frigorifiques
I ATTENTION
Placez l'isolant de sorte qu'il ne soit pas au contact
du compresseur.
Utilisez un isolant sur les liaisons frigorifiques pour
éviter la condensation et le suintement.
Déterminez l'épaisseur de l'isolant en vous référant
au Tableau 9
Tableau 9
Humidité relative
1/4" (6,35 mm)
3/8" (9,52 mm)
Si la température ambiante et l'humidité relative dé-
passe 32°C, augmentez l'épaisseur de l'isolant.
8. TEST DE fONCTIONNEMENT
Effectuez un TEST DE FONCTIONNEMENT (Voir
chapitre "6. ESSAIS DE FONCTIONNEMENT", page
36).
Epaisseur minimum
de l'isolant (mm)
70 %
75
80
ou
%ou
%ou
plus*
plus*
plus*
8
10
13
9
11
14
85
%ou
plus*
17
18
