6.4. Mise en gaz de l'installation

Retirez les capuchons d'accès aux commandes des
vannes de l'unité extérieure et les ouvrir à fond (sens
anti-horaire) avec une clé Allen de 4 mm sans forcer
sur la butée et en commençant par la vanne «liquide»
.
(petite)

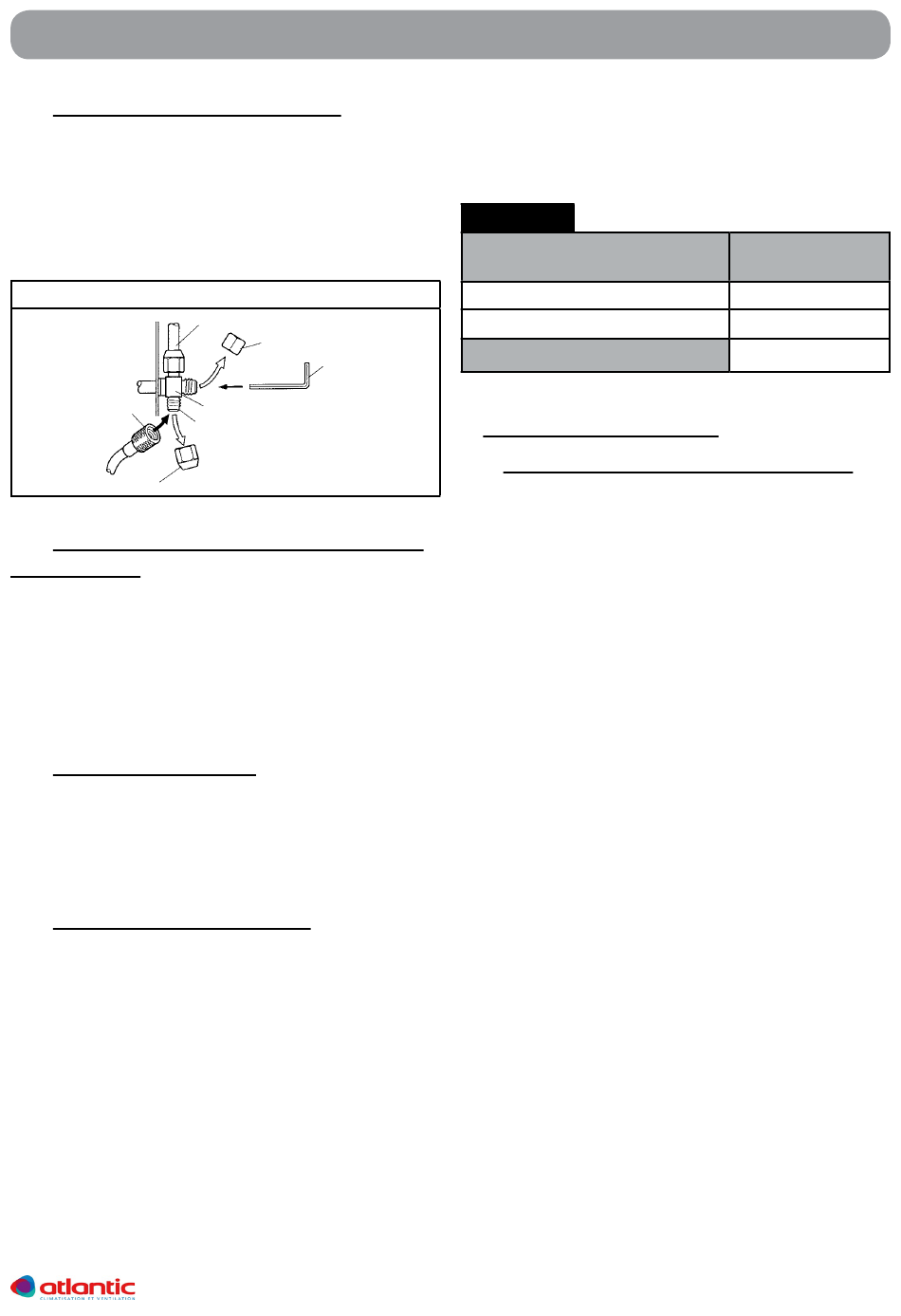

fig. 20
Appareil
extérieur
Flexible de service
Bouchon de port de charge
6.5. Vérifications de l'absence de fuites
sur le circuit
Une fois l'installation mise en gaz comme décrit pré-
cédemment, vérifier avec un détecteur de gaz ha-
logéné électronique, les raccords et les éventuelles
brasures sur les liaisons frigorifiques (si les dudgeons
ainsi que les étapes 5.1 et 5.2 ont été correctement
réalisés, il ne doit pas y avoir de fuite à cette étape).

6.6. Essais de l'appareil

Mettez l'appareil en FROID et en mode TEST puis
procédez aux essais et mesures nécessaires.
Mettre ensuite l'appareil en CHAUD et en mode TEST
puis procédez aux essais et mesures nécessaires.

6.7. fin de la mise en service

Remettez l'appareil en FROID et en mode TEST.
Procédez au rapatriement du fluide frigorifique dans
l'unité extérieure (PUMP DOWN) pour pouvoir dé-
brancher le flexible bleu et éventuellement la bou-
teille de fluide sans
ce cas, laisser ouvert le robinet du manomètre BP).
Arrêtez l'installation en prenant soin que la pression
ne descende pas en dessous de 0 bar , puis débran-
cher le flexible bleu.
Réouvrez les vannes de l'unité extérieure en com-
mençant par la vanne "liquide" (petite).
Remettez en place les capuchons des vannes et de
la prise de pression (Schrader) et les resserrer à la
clé selon les couples de serrage indiqués.
UNITés exTérIeUres
Liaison
Bouchon aveugle
Utilisez une clé
Allen de 4 mm.
Vanne à 3 voies
Port de charge
fuite de fluide frigorifique (dans
Remettez l'installation en fonctionnement.
Donnez les explications et laissez les documents
nécessaires au client.
Tableau 7
Diamètre des
bouchons aveugles
6,35 mm (1/4")
9,52 mm (3/8")
Bouchon du port de charge
7. CâBLAGE ÉLECTRIqUE
7.1. Caractéristiques de l'alimentation
L'alimentation sera prévue dans le respect des
normes en vigueur et en particulier de la NF C 15-
100.
L'appareil doit être alimenté par une ligne spéciale
protégée en tête par un disjoncteur omnipolaire
d'ouverture minimale entre contacts de 3 mm.
Le câble utilisé sera de type H07RNF.
Une protection différentielle de 30 mA sera par ail-
leurs prévue.
• Dans tous les cas, le respect de la norme française
NF C 15-100 est impératif.
• N'utilisez jamais de prise de courant pour l'alimen-
tation.
• Cet appareil est prévu pour fonctionner sous une
tension nominale de 230 Volts 50Hz.
• A aucun moment (y compris lors des phases de
démarrage), la tension ne doit passer en dessous de
198 V ou au-dessus de 264 V aux bornes de l'appa-
reil.
• La longueur maximale du câble, est fonction d'une
chute de tension qui doit être inférieure à 2%. Si la
longueur du câble est excessive vous devez utilisez
une section de câble supérieure.
Voir en page 7 les sections de câble.
Les sections de câble sont données à titre indicatif.
Il y a lieu pour l'installateur, qui est dans tous les cas
"l'homme de l'art", de vérifier qu'elles correspondent
aux besoins et aux normes en vigueur.
Couple de
serrage
20 à 25 N●m
20 à 25 N●m
12,5 à 16 N●m
