Invacare MyOn Active Manuel De L'utilisateur page 191

Réglage de la tension du dispositif de blocage de roues.

Pour cette procédure, veuillez consulter l' ILLUSTRATION 2.
1. Desserrez, mais NE retirez PAS les deux vis de pression (A) qui fixent le module de blocage de roues (B) au cadre du fauteuil (C).
2. Mesurez la distance entre le sabot du dispositif de blocage de roue (D) et la roue arrière (E).
3. Faites glisser le dispositif de blocage de roue le long du cadre du fauteuil jusqu'à ce qu'il se trouve à une distance de 5/32 à
4. Resserrez solidement les deux vis de pression.
5. Répétez les ÉTAPES 1 à 4 pour le dispositif de blocage de la roue opposée.
6. Engagez les dispositifs de blocage des roues et poussez sur le fauteuil roulant pour déterminer s'ils bloquent suffisamment les roues motrices
arrière pour empêcher le déplacement du fauteuil roulant.
7. Répétez les ÉTAPES 1 à 6 jusqu'à ce que le dispositif de blocage des roues s'enclenche suffisamment dans les roues motrices arrières pour
maintenir le fauteuil roulant.

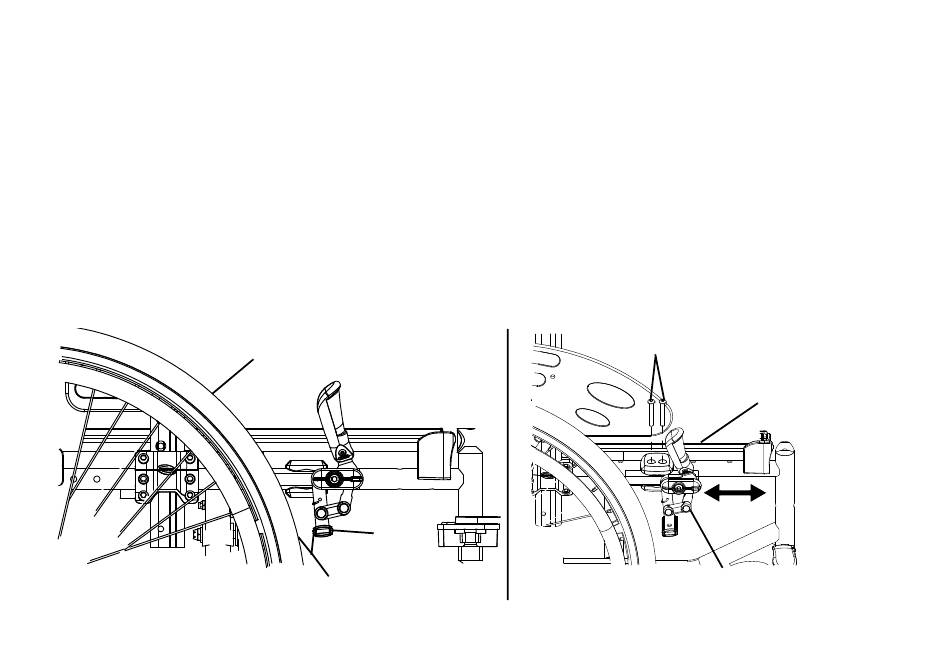

ILLUSTRATION 2 Réglage des dispositifs de blocage de roue- Réglage de la tension du dispositif de blocage de roues.
Part No 1167417
E
D
Mesurez cette distance
13 DISPOSITIF DE BLOCAGE DE ROUES
191
5
/
16
A
C
B
™
MyOn Active MyOn MyOn Jr
po de la roue.
