9.6 Exigences particulières
9.6.1 Objectif du déclassement
Le déclassement doit être pris en compte lorsque le
variateur de fréquence est utilisé en basse pression
atmosphérique (à haute altitude), à faible vitesse, avec des
câbles de moteur longs, des câbles de grande section ou à
température ambiante élevée. Les actions nécessaires sont
décrites dans ce chapitre.
9.6.2 Déclassement pour température
ambiante
Le courant de sortie du variateur de fréquence peut être
maintenu à 90 % jusqu'à une température ambiante max.
de 50 °C.
Avec un courant à pleine charge typique des moteurs IE2,
la puissance de sortie totale de l'arbre peut être maintenue
jusqu'à 50 °C.
Pour des données plus précises et des informations sur le
déclassement pour d'autres moteurs ou dans d'autres
conditions, merci de contacter Danfoss.
9.6.3 Déclassement pour température
ambiante, protection de type A
60° AVM - Modulation par largeur d'impulsion
I out (%)
110%
100%
80%
60%
40%
20%
0
10
0 2 4 6 8

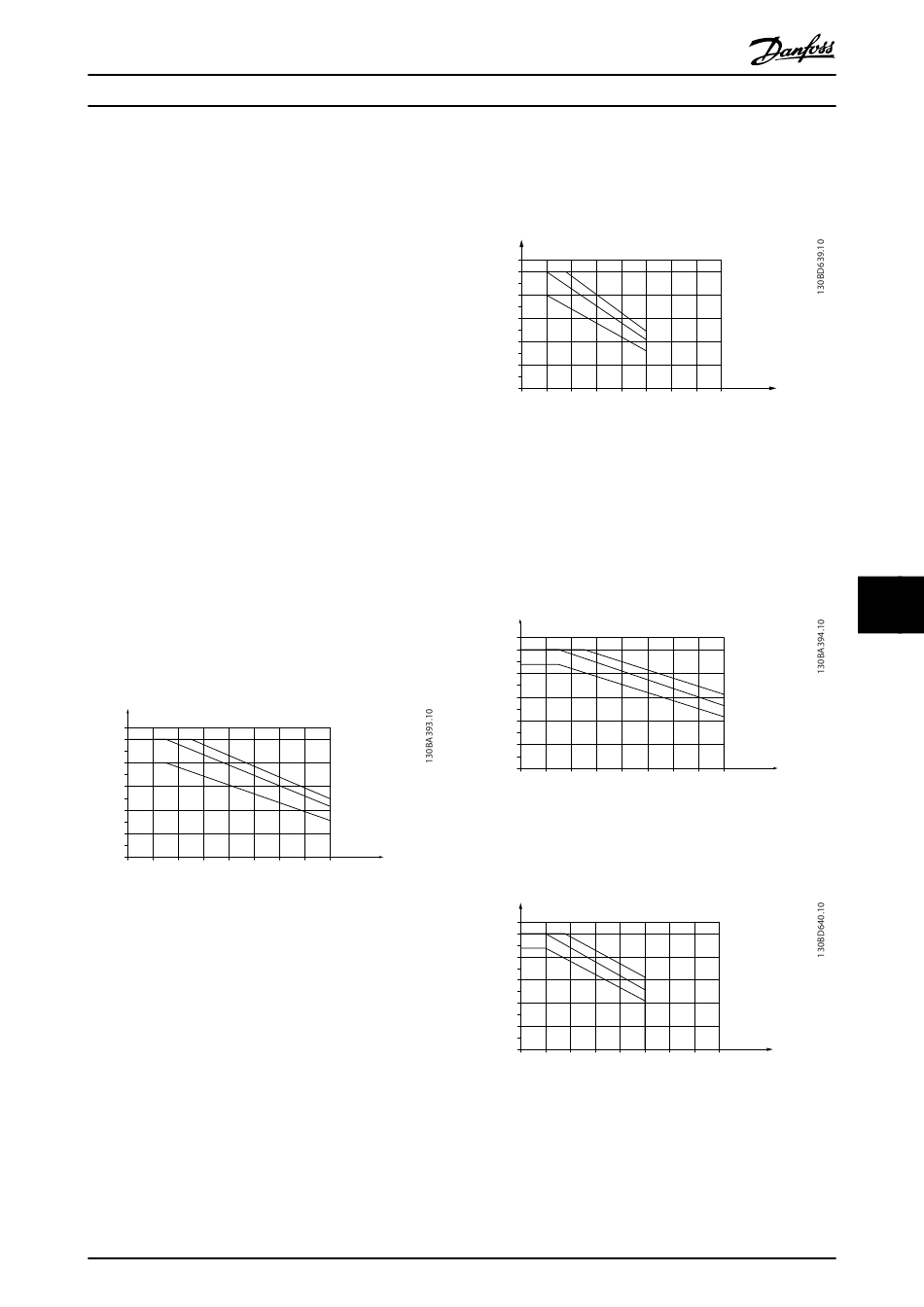

Illustration 9.3 Déclassement de I
pour protection de type A, utilisant 60° AVM
MAX
MG11BC04
Manuel de configuration
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
f sw (kHz)
12 14 16
pour différentes T
sortie AMB,
Danfoss A/S © Rév. 06/2014 Tous droits réservés.
SFAVM : Stator Frequency Asyncron Vector Modulation
(modulation vectorielle asynchrone à fréquence
statorique)
I (%)
out
110%
100%
80%
60%
40%
20%
0
0 2 4 6 8 10
Illustration 9.4 Déclassement de I
pour protections de type A, utilisant SFAVM
MAX
En cas d'utilisation de câble de moteur de 10 m ou moins
dans une protection de type A, un déclassement moindre
est nécessaire. Cela vient du fait que la longueur du câble
de moteur a une influence relativement importante sur le
déclassement recommandé.
60° AVM
I (%)
out
110%
100%
80%
60%
40%
20%
0
0 2 4 6 8 10
Illustration 9.5 Déclassement de I
pour protection de type A, utilisant 60° AVM et un câble
MAX
de moteur de 10 m maximum
SFAVM
I (%)
out
110%
100%
80%
60%
40%
20%
0
0 2 4 6 8 10
Illustration 9.6 Déclassement de I
pour protection de type A, utilisant SFAVM et un câble de
MAX
moteur de 10 m maximum
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
f sw (kHz)
12 14 16
pour différentes T
sortie AMB,
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
f sw (kHz)
12 14 16
pour différentes T
sortie AMB,
A1-A3 45°C, A4-A5 40°C
A1-A3 50°C, A4-A5 45°C
A1-A3 55°C, A4-A5 50°C
f sw (kHz)
12 14 16
pour différentes T
sortie AMB,
