Entretien Des Roues Pivotantes Et Des Roulements - Toro Groundsmaster 4000-D Manuel De L'utilisateur

1. Tube du bras pivotant
5. Graissez l'intérieur et l'extérieur des nouvelles
bagues. À l'aide d'un marteau et d'une plaque plate,
enfoncez les bagues dans le tube de montage.
6. Examinez l'état de l'axe de pivot et remplacez-le s'il
est endommagé.
7. Insérez l'axe de pivot dans les bagues et le tube de
montage. Glissez la rondelle de butée et la ou les
entretoise(s) sur l'axe de pivot. Replacez le chapeau
de tension sur l'axe de pivot pour maintenir les pièces
en position.

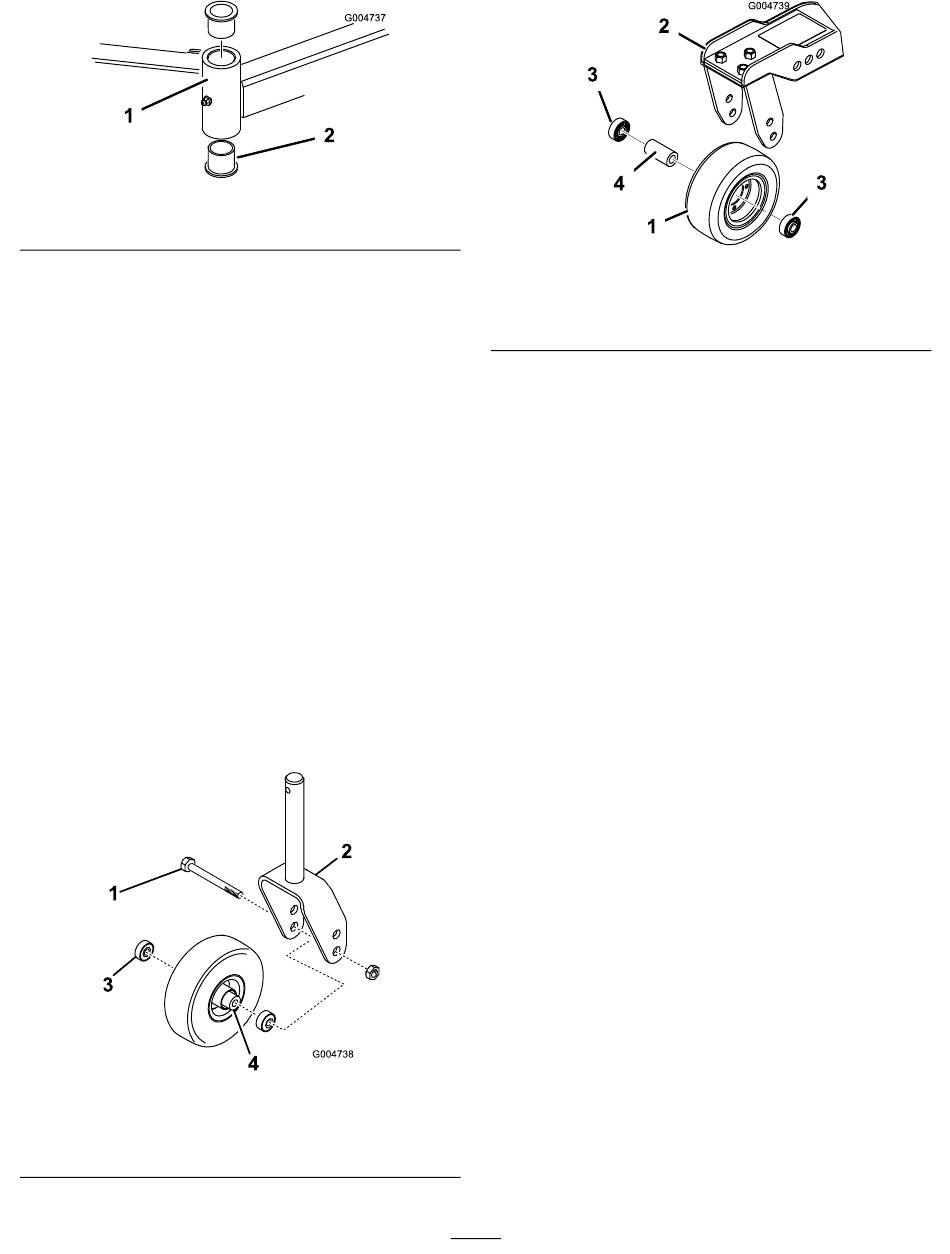

Entretien des roues pivotantes
et des roulements
Périodicité des entretiens: Toutes les 800 heures
1. Retirez le contre-écrou du boulon vis de fixation de
l'ensemble roue pivotante entre la fourche (Figure 89)
ou le bras pivotant (Figure 90). Maintenez la roue
pivotante et sortez le boulon de la fourche ou du
bras pivotant.
1. Roue pivotante
2. Fourche de roue pivotante 4. Douille d'écartement des
Figure 88
2. Bagues
Figure 89
3. Roulement
roulements
1. Roue pivotante
2. Bras pivotant
2. Enlevez le roulement du moyeu de la roue et laissez
tomber la douille d'écartement à l'extérieur (Figure 89
et Figure 90). Enlevez le roulement de l'autre côté
du moyeu.
3. Vérifiez l'usure des roulements, de la douille
d'écartement et de l'intérieur du moyeu, Remplacez
les pièces endommagées.
4. Pour assembler la roue pivotante, enfoncez le
roulement dans le moyeu. Lors de la pose des
roulements, appuyez sur la bague extérieure des
roulements.
5. Glissez la douille d'écartement dans le moyeu.
Insérez l'autre roulement dans le côté ouvert du
moyeu pour bloquer la douille d'écartement à
l'intérieur.
6. Montez l'ensemble roue pivotante entre la fourche
et fixez-le en place à l'aide du boulon et du
contre-écrou.
57
Figure 90
3. Roulement
4. Douille d'écartement des
roulements
