Toro Groundsmaster 4000-D Manuel De L'utilisateur page 26

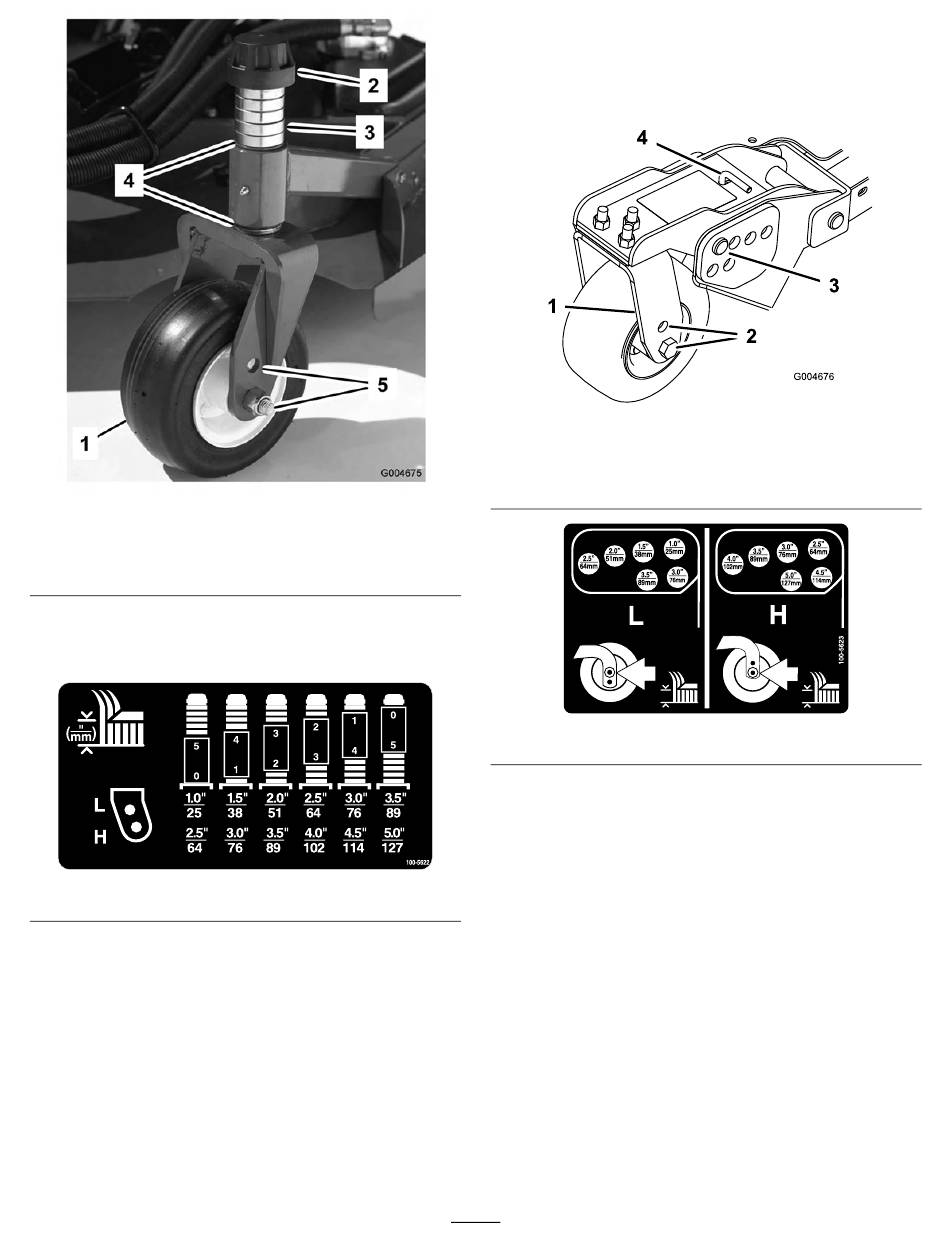

Figure 18
1. Roue pivotante
2. Chapeau de tension
3. Entretoises
Pour déterminer les combinaisons d'entretoises
requises pour les différentes hauteurs de coupe,
reportez-vous au tableau suivant.
Figure 19
3. Poussez l'axe de pivot dans le bras pivotant. Installez
les cales (comme à l'origine) et les entretoises
restantes sur l'axe de pivot. Fixez l'ensemble avec le
chapeau de tension.
4. Enlevez la goupille fendue et les axes de chape des
bras pivotant (Figure 20).
5. Tournez la tige de tension pour élever ou abaisser
le bras de pivot jusqu'à ce que les trous soient
en face de ceux du support de hauteur de coupe
sélectionnés dans le bâti du plateau de coupe
(Figure 20 et Figure 21).
4. Cales
5. Trous de montage d'axe
6. Insérez les axes de chape et posez les goupilles
fendues.
7. Tournez la tige de tension dans le sens anti-horaire
(à la main) pour tendre le réglage.
1. Bras pivotant
2. Trous de montage d'axe
8. Enlevez les goupilles fendues et les axes de chape
qui fixent les biellettes d'amortisseurs aux supports
du plateau de coupe (Figure 22). Alignez les trous
de la biellette d'amortisseur avec ceux du support
de hauteur de coupe sélectionnés dans le bâti des
plateaux de coupe (Figure 23), puis insérez les axes
de chape et posez les goupilles fendues.
Important: Ne modifiez jamais la longueur de
la biellette. La longueur entre les centres des
trous doit être de 13,7 cm.
26
Figure 20
3. Goupille fendue et axe de
chape
4. Tige de tension
Figure 21
