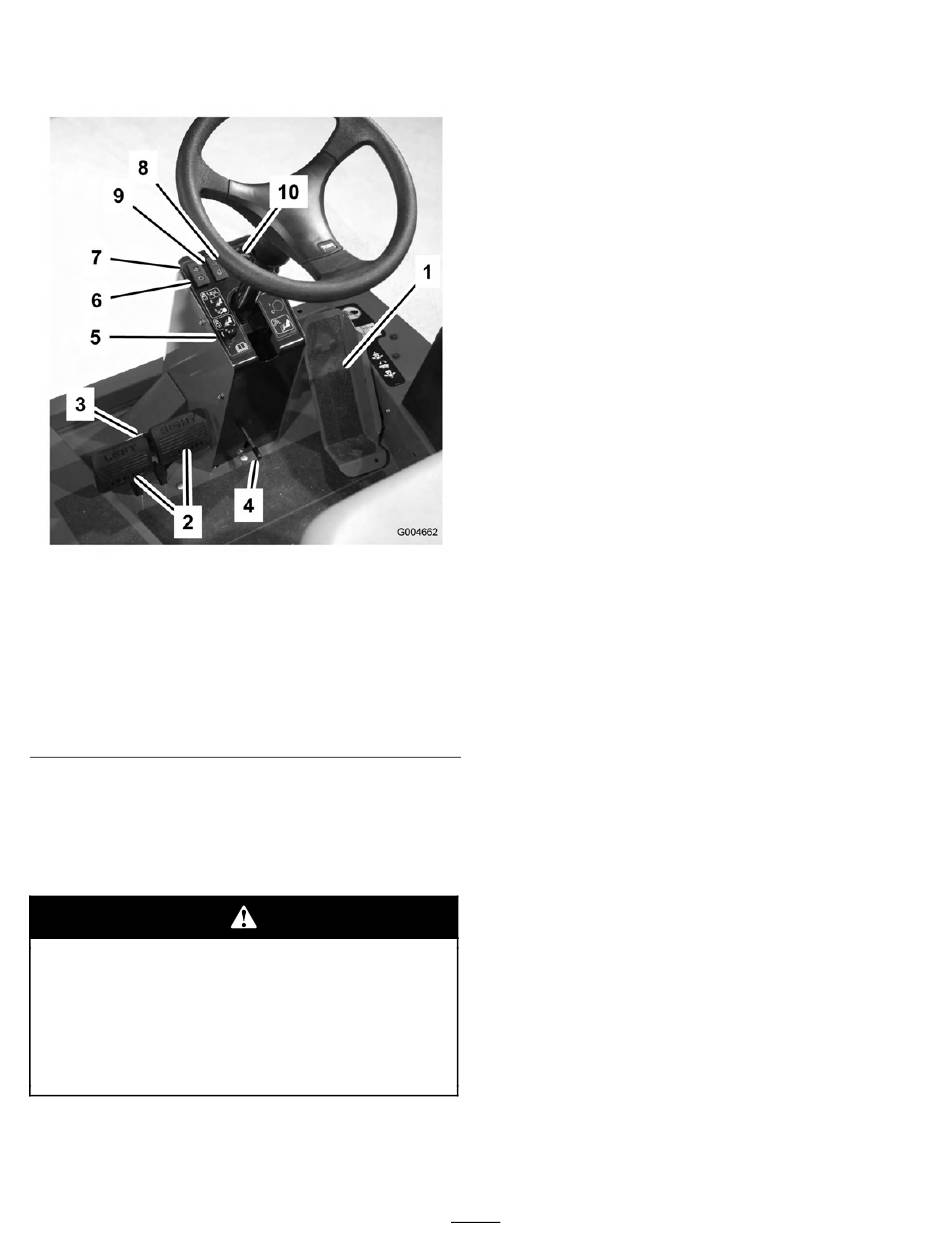

Vue d'ensemble du
produit
1. Pédale de déplacement
2. Pédales de frein
3. Verrou de blocage des
pédales
4. Levier de réglage de
l'inclinaison du volant
5. Verrou du frein de
stationnement

Commandes

Remarque: Les côtés gauche et droit de la machine
sont déterminés d'après la position de conduite.
Cette machine produit au niveau de l'oreille
de l'utilisateur un niveau sonore de plus de
85 dBA, susceptible d'entraîner des déficiences
auditives en cas d'exposition prolongée.
Portez des protège-oreilles pour utiliser la
machine.
Figure 2
6. Témoin de charge
7. Témoin de pression d'huile
moteur
8. Témoin de surchauffe du
liquide de refroidissement
9. Témoin de préchauffage
10. Thermomètre
Pédale de déplacement
La pédale de déplacement (Figure 2) commande le
déplacement en marche avant et arrière. Appuyez sur le
haut de la pédale pour avancer et sur le bas pour faire
marche arrière. La vitesse de déplacement varie selon
que la pédale est plus ou moins enfoncée. Pour vous
déplacer à la vitesse maximale à vide, appuyez sur la
pédale après avoir placé la manette d'accélérateur en
position haut régime.
Pour vous immobiliser, relâchez la pédale de
déplacement et laissez-la revenir à la position centrale.
Important: La vis du limiteur de vitesse doit arrêter
la pédale de déplacement avant que la pompe soit
arrivée en bout de course, sinon la pompe risque
d'être endommagée.
Pédales de frein
Deux pédales au pied (Figure 2) commandent les
freins de roues individuels pour faciliter le braquage, le
stationnement et l'adhérence sur les flancs des pentes.
Un système de verrouillage relie les pédales entre elles
pour serrer le frein de stationnement et pour le transport.
Verrou de blocage des pédales
Le verrou de blocage (Figure 2) relie les pédales entre
elles pour serrer le frein de stationnement.
Levier de réglage de l'inclinaison du
volant
Abaissez le levier (Figure 2) pour incliner le volant à la
position voulue, puis relâchez-le pour bloquer le réglage.
Verrou du frein de stationnement
Le bouton situé à gauche de la console actionne le verrou
du frein de stationnement (Figure 2). Pour serrer le frein
de stationnement, reliez les pédales de frein ensemble
à l'aide de la goupille de blocage, appuyez sur les deux
pédales et tirez sur le verrou du frein de stationnement.
Pour desserrer le frein de stationnement, appuyez sur les
deux pédales jusqu'à ce que le verrou se rétracte.
Témoin de charge
Ce témoin (Figure 2) s'allume pour indiquer une
défaillance du circuit de charge.
Témoin de pression d'huile moteur
Ce témoin (Figure 2) s'allume pour indiquer une baisse
de pression dangereuse de l'huile moteur.
17
