3. Enlevez le chapeau de tension de l'axe de pivot
(Figure 14) et sortez l'axe du bras pivotant. Replacez
les 2 cales (3 mm) sur l'axe de pivot comme à
l'origine. Elles sont requises pour que les plateaux
de coupe soient parfaitement de niveau sur toute
la largeur. Placez le nombre requis d'entretoises
de 13 mm (voir la table ci-dessous) sur l'axe de
pivot pour obtenir la hauteur de coupe voulue, puis
ajoutez la rondelle.

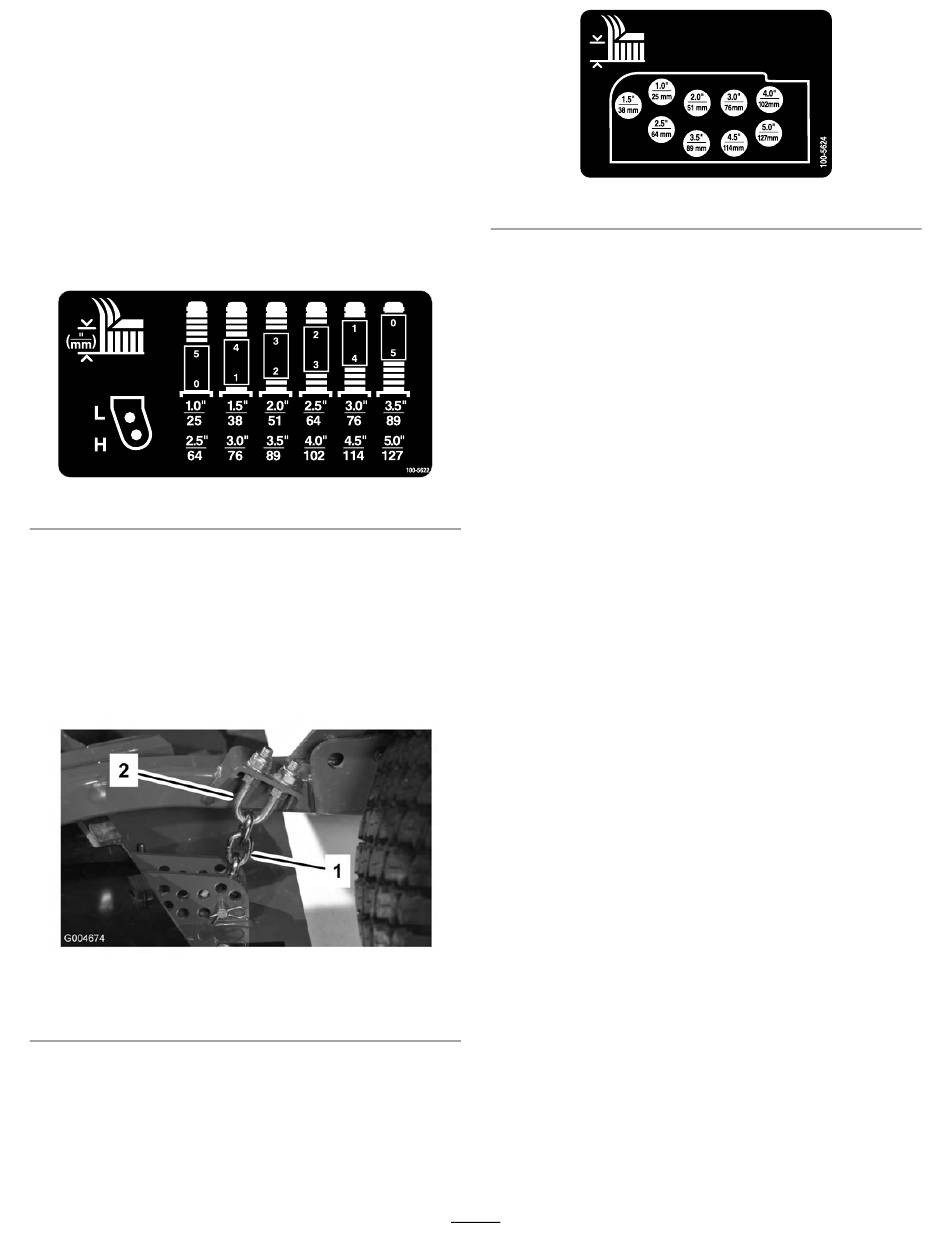

Pour déterminer les combinaisons d'entretoises
requises pour les différentes hauteurs de coupe,
reportez-vous au tableau suivant.
Figure 15
4. Poussez l'axe de pivot dans le bras pivotant
avant. Installez les cales (comme à l'origine) et
les entretoises restantes sur l'axe de pivot. Fixez
l'ensemble avec le chapeau de tension.
5. Enlevez la goupille fendue et l'axe de chape qui
fixent les chaînes de hauteur de coupe à l'arrière du
plateau de coupe (Figure 16).
Figure 16
1. Chaîne de hauteur de
coupe
6. Montez les chaînes de hauteur de coupe dans le
trou correspondant à la hauteur de coupe voulue
(Figure 17) à l'aide de l'axe de chape et de la goupille
fendue.
2. Étrier fileté
Remarque: Lorsque vous utilisez les hauteurs de
coupe 25 mm, 38 mm ou parfois 51 mm, montez
les patins et les roues de jauge dans les trous les
plus élevés.
Plateaux de coupe latéraux
Pour régler la hauteur de coupe des plateaux latéraux,
ajoutez ou enlevez un nombre égal d'entretoises sur les
fourches des roues pivotantes, placez les essieux des
roues pivotantes dans les trous de hauteur de coupe
supérieurs ou inférieurs des fourches et fixez les bras de
pivot dans les trous du support de la hauteur de coupe
sélectionnée.
1. Placez les essieux des roues pivotantes dans les
mêmes trous sur toutes les fourches (Figure 18 et
Figure 20). Pour choisir les trous corrects pour la
hauteur de coupe requise, reportez-vous au tableau
suivant.
2. Enlevez le chapeau de tension de l'axe de pivot
(Figure 18) et sortez l'axe du bras pivotant. Replacez
les 2 cales (3 mm) sur l'axe de pivot comme à
l'origine. Elles sont requises pour que les plateaux
de coupe soient parfaitement de niveau sur toute la
largeur. Placez le nombre requis d'entretoises de
13 mm sur l'axe de pivot pour obtenir la hauteur de
coupe voulue, puis ajoutez la rondelle.
25
Figure 17
