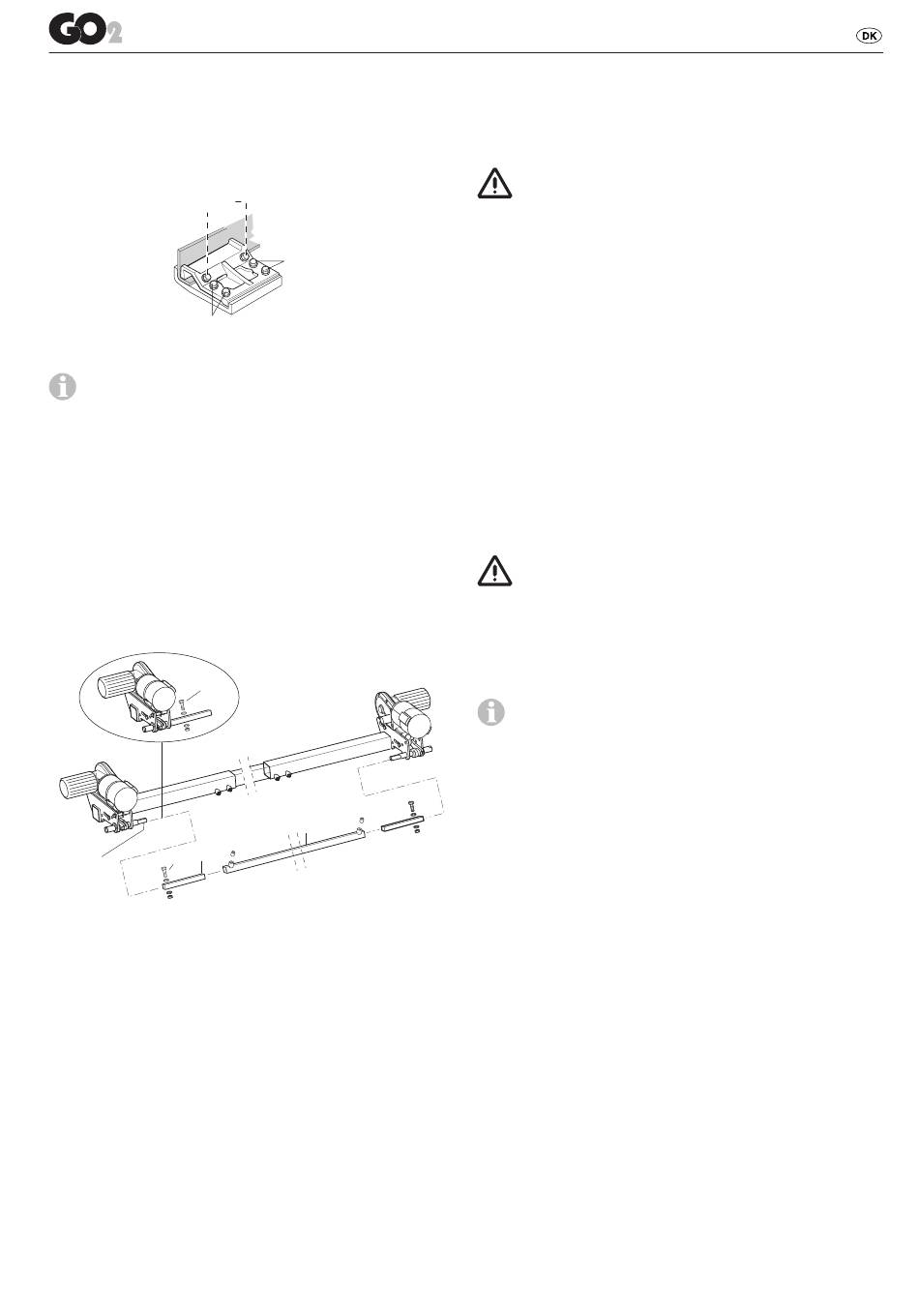

Kontroller igen afstanden på 20 mm til dækket (med belastede
hjul) og spænd derefter fastgørelsessættets 2 skruer (M8) med
24 Nm og skruerne (M10) med 48 Nm.
Rækkefølgen for hvornår skruerne spændes, skal altid overhol-
des for at garantere en problemfri fastgørelse.
24 Nm
48 Nm
Fig. 27
Kontroller igen, at alle 6 skruer har det rigtige
tilspændingsmoment!
Montering af enkeltsidet styring
Kontrollér, at rullerne ikke berører dækkene (på begge sider)!
Skub forbindelsesrørene (1) med hullerne udvendigt ind i mid-
terrøret (2).
Skub forbindelsesrørene (1) på styreboltene (a). Stik skruerne (5)
gennem styreboltene og skru dem fast.
Placer midterrøret (2) i midten, mål evt. efter. I denne position
skal de 2 gevindstifter (3 + 4) skrues i (15 Nm). Kontroller der-
efter alle skrueforbindelser igen.
5
1
5
a
Fig. 28
Drej rullerne ind med det vedlagte håndtag. Rullerne skal nu
ligge tæt til i begge sider. Kontroller også den anden side. Fra-
kobl rullerne igen.
Gentag denne procedure på modsatte side.
48 Nm
4
2
3
Elektrisk ledningsføring og styring
Rangerhjælpen er kun egnet til tilslutning ved 12 V batterier
(jævnspænding)!
Inden arbejdet påbegyndes, frakobles batteriet og al
ekstern strømforsyning. Ved usikkerheder mht. den elek-
triske tilslutning skal du få en sagkyndig til at foretage denne.
Den elektriske installation skal ske i overensstemmelse med
de tekniske og administrative bestemmelser i det pågældende
anvendelsesland (f.eks. EN 1648-1). Nationale forskrifter og
direktiver skal overholdes.
Ved hver motor er der formonteret to kabler med høj effekt til
køremotoren (6 mm²). Marker det pågældende motortilslut-
ningskabel (motor A eller B – se også tilslutningsskemaet) og
træk det provisorisk på campingvognens undervogn til det
monteringssted, der er beregnet til styringen. Et velegnet sted
til montering af styringen er f.eks. et magasin i umiddelbar
nærhed af rangersystemet med en min. afstand på 40 cm til
batteriet.
Isæt styringen i magasinet og fastgør med de medleverede
klempladeskruer (5 x 16).
I en afstand på ca. 150 mm fra styringens tilslutningsliste mar-
keres et hul Ø 25 mm til gennemføringen af kabelstrenge på
gulvet i campingvognen.
Før der bores, skal du være opmærksom på rammedele,
gasledninger og elektriske ledninger nedenunder!
Bor et hul, før kablerne gennem campingvognens gulv hen til
styringen og træk dem på en sådan måde, at disse (specielt
ved gennemføringer ved metalvægge) ikke kan skurre. An-
vend de medfølgende beskyttelsesrør for at undgå skader på
kablerne.
Køremotorerne bevæger sig under driften. For at ud-
ligne dette fastgøres kablerne i dette område løst med
en smule spillerum for at undgå, at kablerne udvider sig. Der
må ikke trækkes et kabel over styringen!
Fastgør kablerne vha. de medfølgende klemmer og skruer på
chassiset eller undervognen.
Tætn hullet i køretøjets bund med plastisk karosseritætnings-
middel.
Rangerhjælp RH 1
65
