Configuration, affichages et éléments de commande
7.3 Port de diagnostic XR-300
7.2
Localisation du partenaire (Show location)
Localisation d'un commutateur IE X-300
Pour pouvoir identifier un commutateur IE X-300 sans équivoque sur site, vous pouvez
adresser ce partenaire via le réseau à partir d'un automate programmable et le faire clignoter
(Show location). Vous pouvez vous assurer ainsi, avant l'attribution d'une adresse p. ex., que
vous attribuer bien cette adresse au partenaire voulu. Toutes les LED de port du partenaire
adressé clignotent alors de manière synchrone, en vert, à une fréquence de 2 fois par seconde.
L'utilitaire PST Tool V3.0 permet de déclencher cette fonction dans le menu "Module \
Clignotement".
7.3
Port de diagnostic XR-300
Description
Les appareils en rack sont dotés d'un port de diagnostic au dos de l'appareil. Ce port est conçu
pour recevoir un connecteur RJ11 mâle. Un câble adéquat, équipé d'un connecteur RJ11 mâle
et d'un connecteur SUB-D femelle à 9 points pour la connexion à l'interface série du PC est
fourni avec le SCALANCE XR-300.

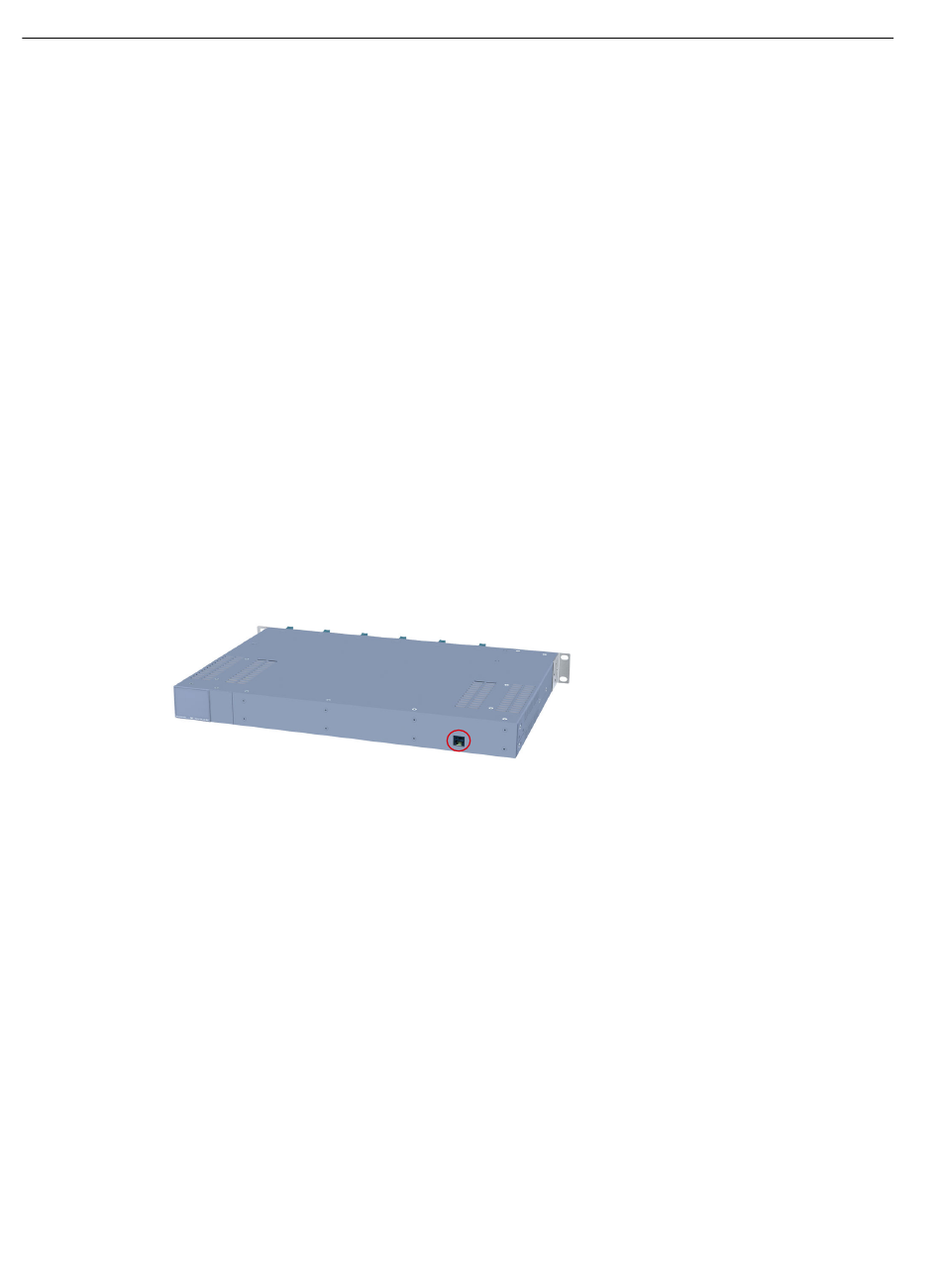

Port de diagnostic sur la face arrière de l'appareil
150
Instructions de service, 11/2019, A5E01113043-24
SCALANCE X-300
