Variantes d'appareil
Il existe des appareils à un et à deux blocs d'alimentation. Selon la variante, le départ de câble
de données peut se trouver en face avant ou en face arrière de l'appareil.
Connexion de la très basse tension de sécurité 24 V (TBTS)
● La connexion de l'alimentation s'effectue au moyen d'un bornier enfichable à 4 bornes.
● Il est possible de connecter une alimentation redondante. Les deux entrées sont
découplées. La charge n'est pas répartie. En cas d'alimentation redondante, le bloc
d'alimentation délivrant la tension de sortie la plus élevée, alimente seul le
commutateur IE X‑300.
● L'alimentation est reliée au boîtier par une connexion à haute impédance afin d'autoriser
une installation sans mise à la terre. Les deux entrées de tension sont reliées par une liaison
d'équipotentialité.

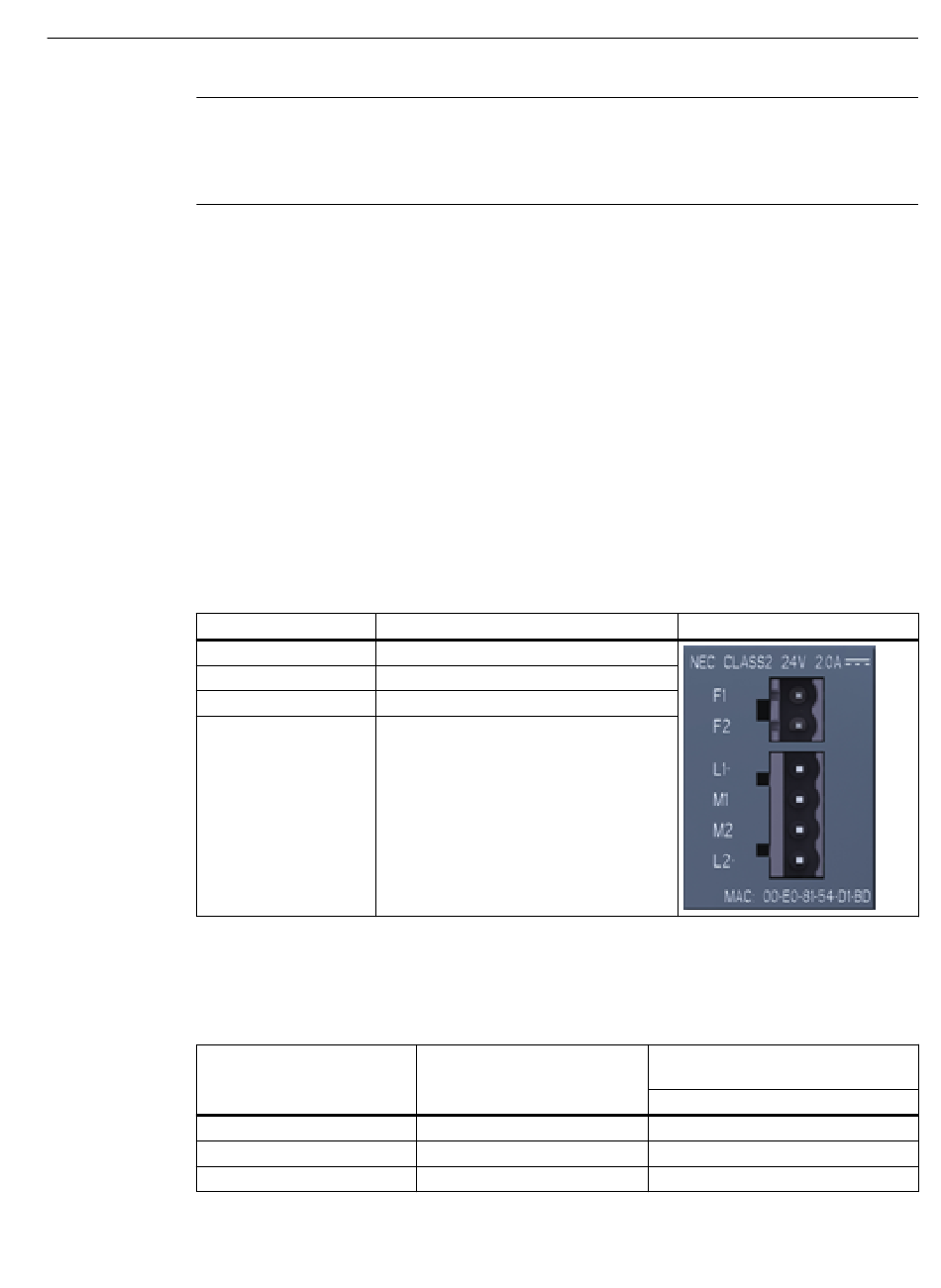

Brochage du bornier (à 4 points)
Tableau 6-1 Brochage de l'alimentation 24 V (TBTS)
Numéro de broche
Broche 1
Broche 2
Broche 3
Broche 4
6.6.1.2
Groupe de produits X-300
Tableau 6-2 Récapitulatif très basse tension de sécurité DC 24 ... 48 V
Appareil
X304-2FE
X306-1LD FE
X307-3
SCALANCE X-300
Instructions de service, 11/2019, A5E01113043-24
Brochage
L1+ 24 V DC
M1
M2
L2+ 24 V DC
Version
(alimentation)
1 x DC 24V
1 x DC 24V
1 x DC 24V
Raccordement
6.6 Alimentation
Marquage (exemple)
Très basse tension de sécurité 24 V
(TBTS)
possibilité de connexion redondante
●
●
●
135
