Montage
5.4 Montage d'un switch

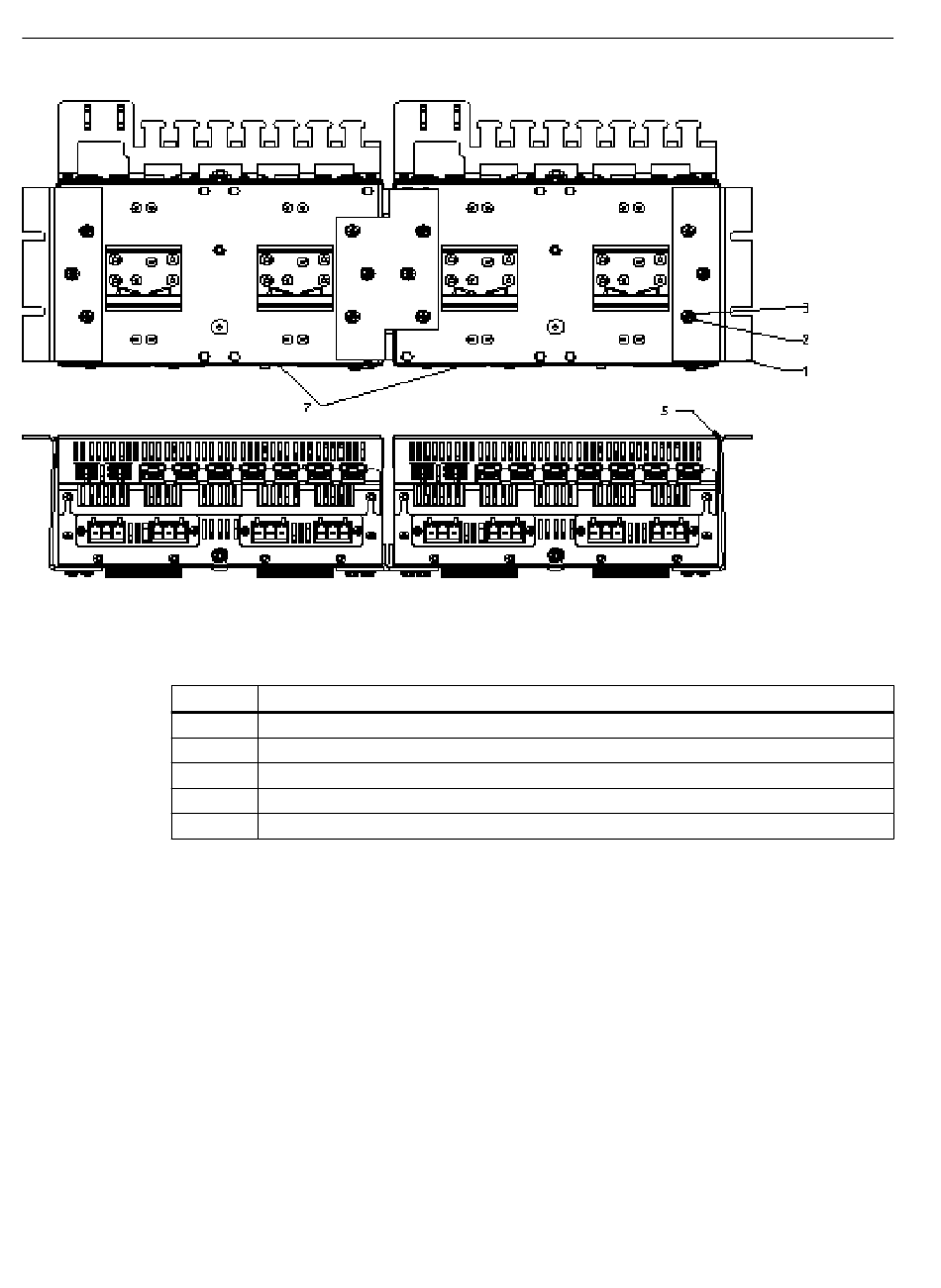

Figure 5-3 Montage en rack de 2 switches IE X-300EEC accouplésFig. du haut : Switch vu de dosFig. du bas : Vue de
dessous
Tableau 5-3 Légende du montage en rack de 2 switches IE X-300EEC accouplés
114
N° Désignation
1 Tôle pour pièce latérale
2 Rondelle élastique
3 Ecrou six pans
5 Pièce latérale (les pièces latérales doivent être légèrement sous contraintes)
7 Switch IE X-300EEC
