6.6 Alimentation
F1
Figure 6-6
● Une défaillance de la tension aux bornes L1/M1 est signalée par la LED L1.
● Une défaillance de la tension aux bornes L2/M2 est signalée par la LED L2.
Connexion d'une alimentation redondante à 2 blocs d'alimentation
Connectez les alimentations aux bornes L1/M1 du bornier gauche "PS1" et aux bornes L2/M2
du bornier droit "PS2".
F1
Figure 6-7
● Une défaillance de la tension aux bornes L1/M1 est signalée par la LED L1.
● Une défaillance de la tension aux bornes L2/M2 est signalée par la LED L2.
D'une manière générale, il serait également possible d'utiliser les bornes L1/M1 du bornier
droit. Il ne serait cependant plus possible de savoir quel bornier est défaillant lorsque la LED
signale une coupure de courant.
140
L1 L2
L1 L2
F2
L1 M1
L1 M1
M2
M2
L2
L2
PS1

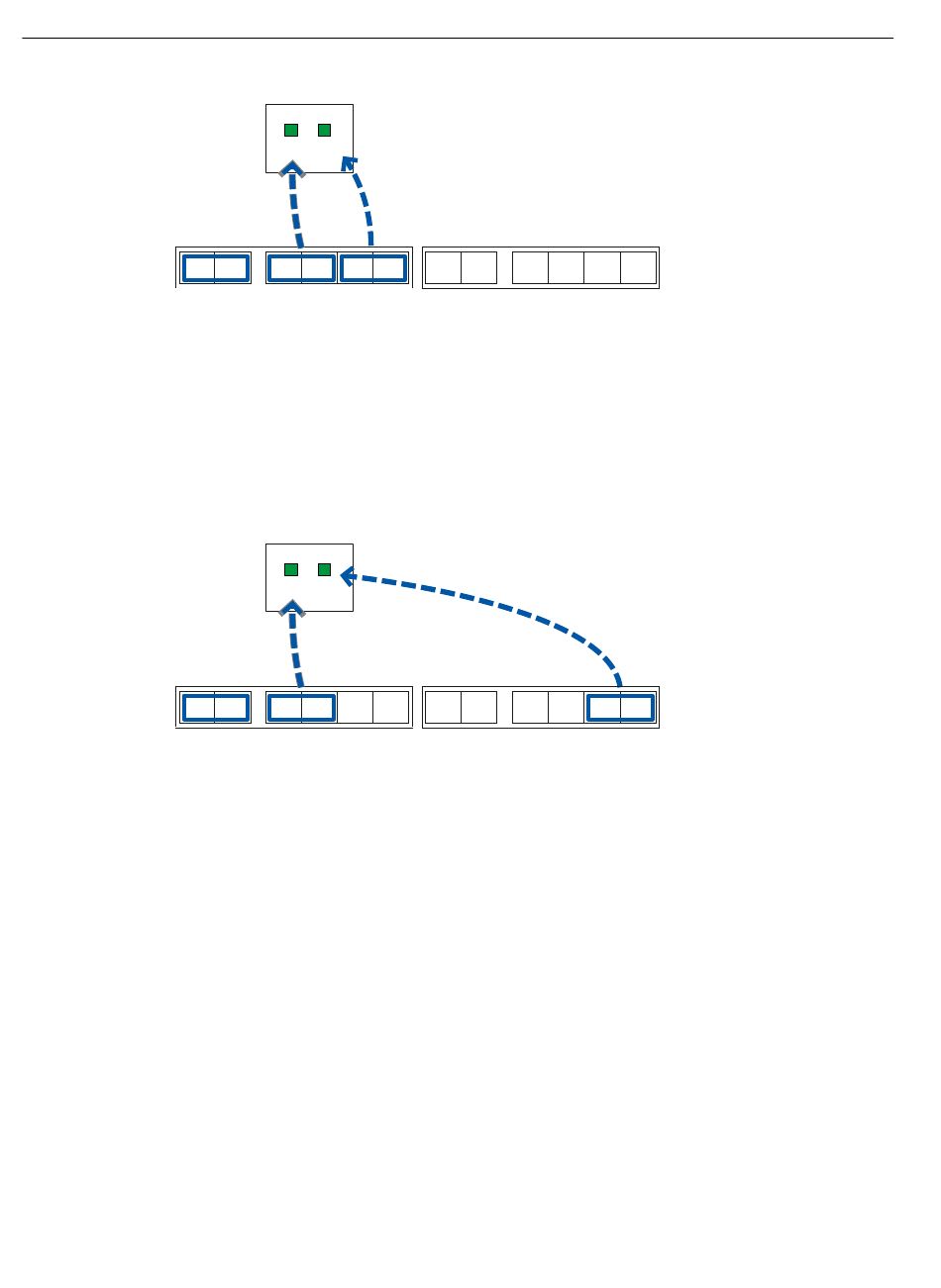

Correspondance des LED témoins et des connexions de l'alimentation redondante sur
appareils à deux blocs d'alimentation
L1 L2
L1 L2
F2
L1 M1
L1 M1
M2
M2
L2
L2
PS1
Correspondance des LED témoins et des connexions de l'alimentation redondante sur
appareils à deux blocs d'alimentation.
F1
F2
L1 M1
L1 M1
M2
M2
PS2
F1
F2
L1 M1
L1 M1
M2
M2
PS2
Instructions de service, 11/2019, A5E01113043-24
L2
L2
L2
L2
SCALANCE X-300
